方形外装式拉手

图片仅供参考

方形外装式拉手

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理/颜色	类型
JT-TBXSD	ABS	见选型参数表	斜角型
JT-TBXSU	ABS	黑色	斜角型
JT-TBXSQ	ABS	质感油(橙色)	斜角型
JT-TBXSF	ABS	质感油(黑色)	斜角型
JT-TBXQD	PA	黑色	斜角型
JT-TBXOD	PA6+GF30	黑色	斜角型
JT-TBXOX	ADC12	喷砂纹黑	斜角型
JT-TBXOL	ADC12	镀铬	斜角型
JT-TBXOM	ADC12	喷塑(黑色)	斜角型
JT-TBXOG	ADC12	磨砂电泳	斜角型
JT-TBXXS	SUS304	镜面抛光	斜角型
JT-TBXXD	ZDC	喷塑无光黑	斜角型

选型参数

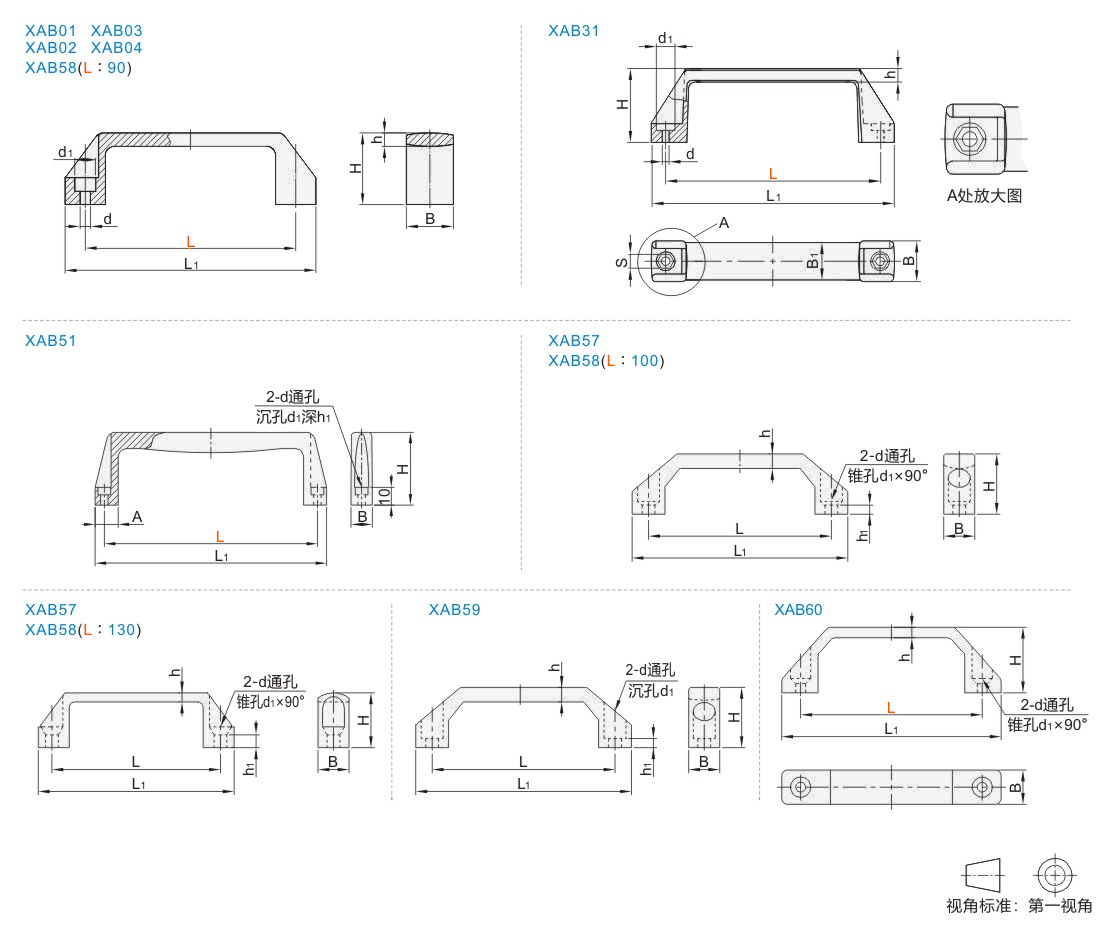

型号		拉手颜色	L1	d	d1	H	B	h	参考重量 (kg/pcs)
代码	L	拉手颜色	L1	d	d1	H	B	h	参考重量 (kg/pcs)
JT-TBXSD	90	无指定(橙色) A(元气橘) B(元气黄) C(薄荷绿) D(湖水蓝) E(超藏蓝) F(醒紫蓝) G(破格红) M(深邃灰)	110	6.4	13.09	36	21	6	0.02
										120	140	8.5	14	39	26	7	0.04
																		180	200	49	28	7.5	0.JT-VMPSLCSFZMPNZFZ

型号		L1	d	d1	H	B	h	参考重量 (kg/pcs)
代码	L	L1	d	d1	H	B	h	参考重量 (kg/pcs)
JT-TBXSU JT-TBXSQ JT-TBXSF	90	110	6.4	13.09	36	21	6	0.02
	120	140	8.5	14	39	26	7	0.04
	180	200	8.5	14	49	28	7.5	0.JT-VMPSLCSFZMPNZFZ
JT-TBXSU JT-TBXSF	150	170	8.5	14.5	44	28	7.5	0.06

JT-TBXQD

型号		L1	d	d1	S	H	B	B1	h	参考重量 (kg/pcs)
代码	L	L1	d	d1	S	H	B	B1	h	参考重量 (kg/pcs)
JT-TBXQD	122	142	6.2	13	10	40	26	24	8	0.04
JT-TBXQD	150	170	6.2	13	10	52	28	26	10	0.JT-VMPSLCSFZMPNZFZ

型号		H	A	B	L1	d	d1	h1	参考重量 (kg/pcs)
代码	L	H	A	B	L1	d	d1	h1	参考重量 (kg/pcs)
JT-TBXOD	120	41	13	12	130	4.2	7.2	4.2	0.03

型号		参考重量 (kg/pcs)
代码	L	参考重量 (kg/pcs)
JT-TBXOX	180	0.16
JT-TBXXD	239	0.30

JT-TBXOL-60

型号		L1	B	H	h	h1	d	d1	参考重量 (kg/pcs)
代码	L	L1	B	H	h	h1	d	d1	参考重量 (kg/pcs)
JT-TBXOM	90	106	19.5	36	6	—	7	13.09	0.10
JT-TBXOL JT-TBXOM	100	118	17	33	8	5		12	0.11
JT-TBXOL JT-TBXOM	130	145		30	5	7			0.12
JT-TBXOG	100	118		33	8	5			0.11

型号		L1	B	H	h	d	d1	参考重量 (kg/pcs)
代码	L	L1	B	H	h	d	d1	参考重量 (kg/pcs)
JT-TBXXS	100	120	18.5	36	6	5.3	11.5	0.16
	120	140	21	40	6	5.3	11	0.22
	150	170	25.5	50	8	6.5	13.5	0.36
	180	200	28	49	8	8.3	15	0.48
