齿数 *

带轮类型 *

图片仅供参考

同步轮惰轮单轴承型/中心双轴承型/两侧双轴承型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	齿距	材质 / 本体	材质 / 法兰	材质 / 轴承	表面处理 / 带轮	表面处理 / 法兰	类型
JT-VKNSD	MXL	2.032	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	单轴承型
JT-VKNSD	XL	5.08	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	单轴承型
JT-VKNSD	L	9.525	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	单轴承型/中心轴承型
JT-VKNSD	H	12.7	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	单轴承型/中心轴承型
JT-VKNSD	T5	5	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	单轴承型/中心轴承型
JT-VKNSD	T10	10	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	单轴承型/中心轴承型
JT-VKNSD	AT5	5	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	单轴承型/中心轴承型
JT-VKNSD	AT10	10	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	单轴承型/中心轴承型
JT-VKNSD	S2M	2	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	单轴承型
JT-VKNSD	S3M	3	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	单轴承型/中心轴承型
JT-VKNSD	S5M	5	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	单轴承型/中心轴承型
JT-VKNSD	S8M	8	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	单轴承型/中心轴承型
JT-VKNSD	H3M	3	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	单轴承型/中心轴承型
JT-VKNSD	H5M	5	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	单轴承型/中心轴承型
JT-VKNSD	H8M	8	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	单轴承型/中心轴承型
JT-VKNSU	MXL	2.032	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	单轴承型
JT-VKNSU	XL	5.08	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	单轴承型
JT-VKNSU	L	9.525	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	单轴承型/中心轴承型
JT-VKNSU	H	12.7	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	中心轴承型
JT-VKNSU	T5	5	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	单轴承型/中心轴承型
JT-VKNSU	T10	10	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	单轴承型/中心轴承型
JT-VKNSU	AT5	5	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	单轴承型/中心轴承型
JT-VKNSU	AT10	10	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	单轴承型/中心轴承型
JT-VKNSU	S2M	2	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	单轴承型
JT-VKNSU	S3M	3	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	单轴承型/中心轴承型
JT-VKNSU	S5M	5	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	单轴承型/中心轴承型
JT-VKNSU	S8M	8	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	单轴承型/中心轴承型
JT-VKNSU	H3M	3	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	单轴承型/中心轴承型
JT-VKNSU	H5M	5	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	单轴承型/中心轴承型
JT-VKNSU	H8M	8	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	单轴承型/中心轴承型
JT-VKNDD●	L	9.525	S45C	SPCC	钢	发黑	发黑	单轴承型/中心轴承型
JT-VKNDD●	H	12.7	S45C	SPCC	钢	发黑	发黑	中心轴承型
JT-VKNDD●	S5M	5	S45C	SPCC	钢	发黑	发黑	单轴承型/中心轴承型
JT-VKNDD●	S8M	8	S45C	SPCC	钢	发黑	发黑	单轴承型/中心轴承型
JT-VKNDU●	L	9.525	S45C	SPCC	钢	喷砂镀镍	喷砂镀镍	单轴承型/中心轴承型
JT-VKNDU●	H	12.7	S45C	SPCC	钢	喷砂镀镍	喷砂镀镍	中心轴承型
JT-VKNDU●	S5M	5	S45C	SPCC	钢	喷砂镀镍	喷砂镀镍	单轴承型/中心轴承型
JT-VKNDU●	S8M	8	S45C	SPCC	钢	喷砂镀镍	喷砂镀镍	单轴承型/中心轴承型
JT-VKNDF	MXL	2.032	SUS304	SUS304	不锈钢	—	—	单轴承型
JT-VKNDF	XL	5.08	SUS304	SUS304	不锈钢	—	—
JT-VKNDF	L	9.525	SUS304	SUS304	不锈钢	—	—	单轴承型/中心轴承型
JT-VKNDF	H	12.7	SUS304	SUS304	不锈钢	—	—	中心轴承型
JT-VKNDF	T5	5	SUS304	SUS304	不锈钢	—	—	单轴承型
JT-VKNDF	T10	10	SUS304	SUS304	不锈钢	—	—	单轴承型
JT-VKNDF	AT5	5	SUS304	SUS304	不锈钢	—	—	单轴承型
JT-VKNDF	AT10	10	SUS304	SUS304	不锈钢	—	—	单轴承型
JT-VKNDF	S2M	2	SUS304	SUS304	不锈钢	—	—	单轴承型
JT-VKNDF	S3M	3	SUS304	SUS304	不锈钢	—	—	单轴承型/中心轴承型
JT-VKNDF	S5M	5	SUS304	SUS304	不锈钢	—	—	单轴承型/中心轴承型
JT-VKNDF	S8M	8	SUS304	SUS304	不锈钢	—	—	单轴承型/中心轴承型
JT-VKNDF	H3M	3	SUS304	SUS304	不锈钢	—	—	单轴承型/中心轴承型
JT-VKNDF	H5M	5	SUS304	SUS304	不锈钢	—	—	单轴承型/中心轴承型
JT-VKNDF	H8M	8	SUS304	SUS304	不锈钢	—	—	单轴承型/中心轴承型
JT-VKNUD●	MXL	2.032	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VKNUD●	XL	5.08	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VKNUD●	L	9.525	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VKNUD●	H	12.7	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VKNUD●	T5	5	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VKNUD●	T10	10	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VKNUD●	T20	20	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VKNUD●	AT5	5	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VKNUD●	AT10	10	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VKNUD●	AT20	20	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VKNUD●	S2M	2	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VKNUD●	S3M	3	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VKNUD●	S5M	5	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VKNUD●	S8M	8	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VKNUD●	H3M	3	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VKNUD●	H5M	5	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VKNUD●	H8M	8	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VKNUD●	H14M	14	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VKNUD●	S14M	14	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-VKNUU	MXL	2.032	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VKNUU	XL	5.08	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VKNUU	L	9.525	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VKNUU	H	12.7	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VKNUU	T5	5	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VKNUU	T10	10	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VKNUU	T20	20	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VKNUU	AT5	5	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VKNUU	AT10	10	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VKNUU	AT20	20	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VKNUU	S2M	2	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VKNUU	S3M	3	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VKNUU	S5M	5	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VKNUU	S8M	8	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VKNUU	S14M	14	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VKNUU	H3M	3	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VKNUU	H5M	5	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VKNUU	H8M	8	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VKNUU	H14M	14	铝合金	铝合金	钢	黑色阳极氧化	黑色阳极氧化	双轴承型
JT-VKNUX●	L	9.525	S45C	SPCC	钢	发黑	发黑	双轴承型
JT-VKNUX●	H	12.7	S45C	SPCC	钢	发黑	发黑	双轴承型
JT-VKNUX●	T20	20	S45C	SPCC	钢	发黑	发黑	双轴承型
JT-VKNUX●	AT20	20	S45C	SPCC	钢	发黑	发黑	双轴承型
JT-VKNUX●	S5M	5	S45C	SPCC	钢	发黑	发黑	双轴承型
JT-VKNUX●	S8M	8	S45C	SPCC	钢	发黑	发黑	双轴承型
JT-VKNUX●	H14M	14	S45C	SPCC	钢	发黑	发黑	双轴承型
JT-VKNUX●	S14M	14	S45C	SPCC	钢	发黑	发黑	双轴承型
JT-VKNUL●	L	9.525	S45C	SPCC	钢	喷砂镀镍	喷砂镀镍	双轴承型
JT-VKNUL●	H	12.7	S45C	SPCC	钢	喷砂镀镍	喷砂镀镍	双轴承型
JT-VKNUL●	T20	20	S45C	SPCC	钢	喷砂镀镍	喷砂镀镍	双轴承型
JT-VKNUL●	AT20	20	S45C	SPCC	钢	喷砂镀镍	喷砂镀镍	双轴承型
JT-VKNUL●	S5M	5	S45C	SPCC	钢	喷砂镀镍	喷砂镀镍	双轴承型
JT-VKNUL●	S8M	8	S45C	SPCC	钢	喷砂镀镍	喷砂镀镍	双轴承型
JT-VKNUL●	H14M	14	S45C	SPCC	钢	喷砂镀镍	喷砂镀镍	双轴承型
JT-VKNUL●	S14M	14	S45C	SPCC	钢	喷砂镀镍	喷砂镀镍	双轴承型
JT-VKNUG	MXL	2.032	SUS304	SUS304	不锈钢	—	—	双轴承型
JT-VKNUG	XL	5.08	SUS304	SUS304	不锈钢	—	—	双轴承型
JT-VKNUG	L	9.525	SUS304	SUS304	不锈钢	—	—	双轴承型
JT-VKNUG	H	12.7	SUS304	SUS304	不锈钢	—	—	双轴承型
JT-VKNUG	T5	5	SUS304	SUS304	不锈钢	—	—	双轴承型
JT-VKNUG	T10	10	SUS304	SUS304	不锈钢	—	—	双轴承型
JT-VKNUG	T20	20	SUS304	SUS304	不锈钢	—	—	双轴承型
JT-VKNUG	AT5	5	SUS304	SUS304	不锈钢	—	—	双轴承型
JT-VKNUG	AT10	10	SUS304	SUS304	不锈钢	—	—	双轴承型
JT-VKNUG	AT20	20	SUS304	SUS304	不锈钢	—	—	双轴承型
JT-VKNUG	S2M	2	SUS304	SUS304	不锈钢	—	—	双轴承型
JT-VKNUG	S3M	3	SUS304	SUS304	不锈钢	—	—	双轴承型
JT-VKNUG	S5M	5	SUS304	SUS304	不锈钢	—	—	双轴承型
JT-VKNUG	S8M	8	SUS304	SUS304	不锈钢	—	—	双轴承型
JT-VKNUG	S14M	14	SUS304	SUS304	不锈钢	—	—	双轴承型
JT-VKNUG	H3M	3	SUS304	SUS304	不锈钢	—	—	双轴承型
JT-VKNUG	H5M	5	SUS304	SUS304	不锈钢	—	—	双轴承型
JT-VKNUG	H8M	8	SUS304	SUS304	不锈钢	—	—	双轴承型
JT-VKNUG	H14M	14	SUS304	SUS304	不锈钢	—	—	双轴承型

轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级

轴承为压入式。

"可选加工"见同步轮产品简介(适用WC/WD/WE/FC/ZC/PA/MK可选加工)。

选型参数

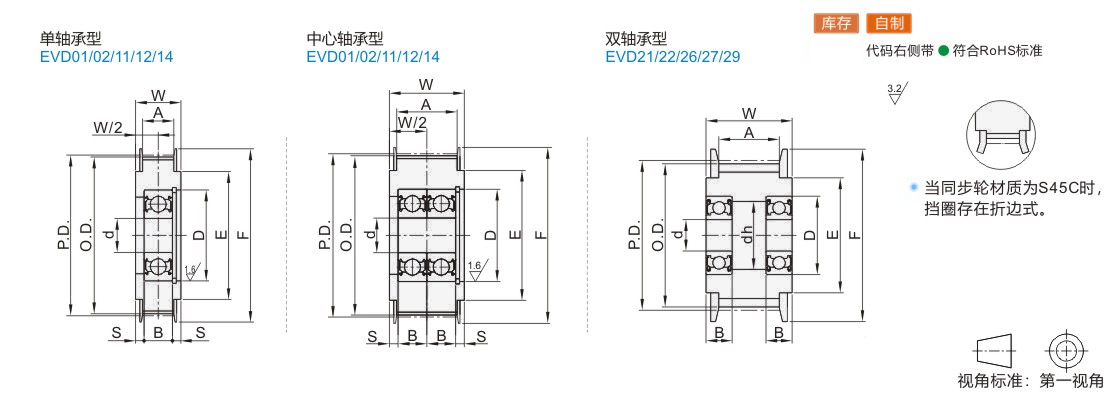

MXL型-单轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	S	轴承型号×数量	d	D	B
JT-VKNSD JT-VKNSU JT-VKNDF	20	MXL013	12.94	12.43	18	11	4.5	8.5	2.25	BAF693ZZ×1	3	8	4
	20	MXL019	12.94	12.43	18	11	6	10	3	BAF693ZZ×1	3	8	4
	22	MXL013	14.23	13.72	18	11	4.5	8.5	2.25	BAF693ZZ×1	3	8	4
	22	MXL019	14.23	13.72	18	11	6	10	3	BAF693ZZ×1	3	8	4
	24	MXL019	15.52	15.02	20	13	6	10	3	BAF693ZZ×1	3	8	4
	30		19.40	18.90	25	16				BAF695ZZ×1	5	13	4
	36		23.29	22.78	28	18				BAF695ZZ×1	5	13	4
	40	MXL019	25.87	25.36	30	20	6	10	2.5	BAF696ZZ×1	6	15	5
		MXL025					7.5	11.5	3.25
		MXL037					11	15	5
	48	MXL025	31.05	30.54	35	25	7.5	11.5	2.75	BAF626ZZ×1	6	19	6
	48A	MXL025	31.05	30.54	35	25	7.5	11.5	2.75	BAF698ZZ×1	8	19	6
	50	MXL019	32.34	31.84	35	25	6	10	2	BAF698ZZ×1	8	19	6
		MXL025					7.5	11.5	2.75
		MXL037					11	15	4.5
	60	MXL019	38.81	38.30	44	32	6	10	2	BAY6900ZZ×1	10	22	6
		MXL025					7.5	11.5	2.75
		MXL037					11	15	4.5

MXL型-双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	dh	轴承型号×数量	d	D	B
JT-VKNUD JT-VKNUU JT-VKNUG	16	MXL019	10.35	9.84	14	8	6	10	5	BAF673ZZ×2	3	6	2.5
	20	MXL013	12.94	12.43	18	11	4.5	8.5	5	BAF673ZZ×2	3	6	2.5
		MXL019					6	10
		MXL025					7.5	11.5
		MXL037					11	15
		MXL050					14	18
	22	MXL013	14.23	13.72	18	11	4.5	8.5	5	BAF673ZZ×2	3	6	2.5
		MXL019					6	10
		MXL025					7.5	11.5
		MXL037					11	15
		MXL050					14	18
	24	MXL013	15.52	15.02	20	13	4.5	8.5	6	BAF674ZZ×2	4	7	2.5
		MXL019					6	10
		MXL025					7.5	11.5
		MXL037					11	15
		MXL050					14	18
	25	MXL013	16.17	15.66	20	13	4.5	8.5	7	BAF675ZZ×2	5	8	2.5
		MXL019					6	10
		MXL025					7.5	11.5
	30	MXL013	19.4	18.9	25	16	4.5	8.5	6	BAF674ZZ×2	4	7	2.5
		MXL019					6	10
		MXL025					7.5	11.5
		MXL037					11	15
		MXL050					14	18
	30A	MXL019	19.4	18.9	25	16	6	10	8	BAF676ZZ×2	6	10	3
		MXL025					7.5	11.5
		MXL037					11	15
	36	MXL025	23.29	22.78	28	18	7.5	11.5	11	BAF695ZZ×2	5	13	4
		MXL037					11	15
		MXL050					14	18
	36A	MXL019	23.29	22.78	28	18	6	10	8	BAF676ZZ×2	6	10	3
		MXL025					7.5	11.5	8	BAF676ZZ×2		10	3
		MXL037					11	15	11	BAF686ZZ×2		13	5
		MXL050					14	18	11	BAF686ZZ×2		13	5
	40	MXL025	25.87	25.36	30	20	7.5	11.5	11	BAF695ZZ×2	5	13	4
		MXL037					11	15	13	BAF696ZZ×2	6	15	5
		MXL050					14	18	13	BAF696ZZ×2	6	15	5
	40A	MXL037	25.87	25.36	30	20	11	15	11	BAF695ZZ×2	5	13	4
	40A	MXL050	25.87	25.36	30	20	14	18	11	BAF695ZZ×2	5	13	4
	44	MXL037	28.46	27.95	32	23	11	15	13	BAF696ZZ×2	6	15	5
	44	MXL050	28.46	27.95	32	23	14	18	13	BAF696ZZ×2	6	15	5
	44A	MXL037	28.46	27.95	32	23	11	15	14	BAF688ZZ×2	8	16	5
	44A	MXL050	28.46	27.95	32	23	14	18	14	BAF688ZZ×2	8	16	5
	48	MXL037	31.05	30.54	35	25	11	15	13	BAF696ZZ×2	6	15	5
	48	MXL050	31.05	30.54	35	25	14	18	13	BAF696ZZ×2	6	15	5
	48A	MXL037	31.05	30.54	35	25	11	15	16.5	BAF698ZZ×2	8	19	6
	48A	MXL050	31.05	30.54	35	25	14	18	16.5	BAF698ZZ×2	8	19	6
	50	MXL025	32.34	31.84	35	25	7.5	11.5	11	BAF695ZZ×2	5	13	4
		MXL037					11	15	16	BAF698ZZ×2	8	19	6
		MXL050					14	18	16	BAF698ZZ×2	8	19	6
	60	MXL025	38.81	38.3	44	32	7.5	11.5	11	BAF695ZZ×2	5	13	4
		MXL037					11	15	19.5	BAY6900ZZ×2	10	22	6
		MXL050					14	18	19.5	BAY6900ZZ×2	10	22	6

XL型-单轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	S	轴承型号×数量	d	D	B
JT-VKNSD JT-VKNSU JT-VKNDF	18	XL025	29.11	28.6	36	24	7.5	12.5	3.25	BAF626ZZ×1	6	19	6
		XL031					9	14	4
		XL037					11	16	5
	18A	XL025	29.11	28.6	36	24	7.5	12.5	3.25	BAF698ZZ×1	8	19	6
		XL031					9	14	4
		XL037					11	16	5
	20	XL025	32.34	31.83	40	27	7.5	12.5	3.25	BAF626ZZ×1	6	19	6
		XL031					9	14	4
		XL037					11	16	5
	20A	XL025	32.34	31.83	40	27	7.5	12.5	2.75	BAF608ZZ×1	8	22	7
		XL031					9	14	3.5
		XL037					11	16	4.5
	22	XL025	35.57	35.JT-VMPSLCSFZMPNZFZ	45	30	7.5	12.5	2.25	BAF628ZZ×1	8	24	8
		XL031					9	14	3
		XL037					11	16	4
		XL050					14	19	5.5
	22A	XL025	35.57	35.JT-VMPSLCSFZMPNZFZ	45	30	7.5	12.5	3.25	BAY6901ZZ×1	12	24	6
		XL031					9	14	4
		XL037					11	16	5
	25	XL025	40.43	39.92	48	35	7.5	12.5	2.25	BAY6000ZZ×1	10	26	8
		XL031					9	14	3
		XL037					11	16	4
		XL050					14	19	5.5
	25A	XL031	40.43	39.92	48	35	9	14	3	BAY6001ZZ×1	12	28	8
		XL037					11	16	4
		XL050					14	19	5.5
	28	XL025	45.28	44.77	55	40	7.5	12.5	2.25	BAY6000ZZ×1	10	26	8
		XL031					9	14	2.5	BAY6200ZZ×1		30	9
		XL037					11	16	3.5
		XL050					14	19	5
	28A	XL037	45.28	44.77	55	40	11	16	3	BAY6201ZZ×1	12	32	10
	28A	XL050	45.28	44.77	55	40	14	19	4.5	BAY6201ZZ×1	12	32	10
	30	XL025	48.51	48	55	40	7.5	12.5	2.25	BAY6000ZZ×1	10	26	8
		XL031					9	14	2.5	BAY6200ZZ×1		30	9
		XL037					11	16	3.5
		XL050					14	19	5
	30A	XL037	48.51	48	55	40	11	16	3	BAY6201ZZ×1	12	32	10
	30A	XL050	48.51	48	55	40	14	19	4.5	BAY6201ZZ×1		32	10
	36	XL025	58.21	57.7	67	50	7.5	12.5	2.25	BAY6001ZZ×1		28	8
		XL031					9	14	2	BAY6201ZZ×1		32	10
		XL037					11	16	3
		XL050					14	19	4.5
	36A	XL037	58.21	57.7	67	50	11	16	3.5	BAF6002ZZ×1	15	32	9
	36A	XL050	58.21	57.7	67	50	14	19	5	BAF6002ZZ×1	15	32	9

XL型-双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	dh	轴承型号×数量	d	D	B
JT-VKNUD JT-VKNUU JT-VKNUG	10	XL025	16.17	15.66	24	12	7.5	12.5	5	BAF674ZZ×2	4	7	2.5
	12	XL025	19.4	18.9	25	15	7.5	12.5	8	BAF676ZZ×2	6	10	3
	12	XL031	19.4	18.9	25	15	9	14	8		6	10	3
	14	XL025	22.64	22.13	28	18	7.5	12.5	8		6	10	3
		XL031					9	14	11	BAF686ZZ×2		13	5
		XL037					11	16
		XL050					14	19
	14A	XL025	22.64	22.13	28	18	7.5	12.5	10	BAF678ZZ×2	8	12	3.5
		XL031					9	14
		XL037					11	16
	16	XL025	25.87	25.36	32	20	7.5	12.5	11	BAF695ZZ×2	5	13	4
		XL031					9	14
		XL037					11	16
		XL050					14	19
	18	XL031	29.11	28.6	36	24	9	14	13	BAF696ZZ×2	6	15	5
		XL037					11	16	13
		XL050					14	19	13
	18A	XL037					11	16	14	BAF688ZZ×2	8	16	5
	18A	XL050					14	19	14		8	16	5
	20	XL031	32.34	31.83	40	27	9	14	14		8	16	5
		XL037					11	16	16	BAF698ZZ×2	8	19	6
		XL050					14	19	16	BAF698ZZ×2	8	19	6
	22	XL037	35.57	35.JT-VMPSLCSFZMPNZFZ	45	30	11	16	16	BAF698ZZ×2	8	19	6
	22	XL050					14	19	16	BAF698ZZ×2	8	19	6
	22A	XL037					11	16	19.5	BAY6900ZZ×2	10	22	6
	22A	XL050					14	19	19.5	BAY6900ZZ×2	10	22	6
	25	XL037	40.43	39.92	48	35	11	16	19	BAY6900ZZ×2	10	22	6
	25	XL050					14	19	19	BAY6900ZZ×2	10	22	6
	25A	XL037					11	16	22	BAY6901ZZ×2	12	24	6
	25A	XL050					14	19	22	BAY6901ZZ×2	12	24	6
	28	XL037	45.28	44.77	55	40	11	16	19.5	BAY6900ZZ×2	10	22	6
	28	XL050					14	19	25	BAY6001ZZ×2	12	28	8
	28A	XL037					11	16	22	BAY6901ZZ×2	12	24	6
	28A	XL050					14	19	19.5	BAY6900ZZ×2	10	22	6
	30	XL037	48.51	48	55	40	11	16	19.5	BAY6900ZZ×2	10	22	6
	30	XL050					14	19	25	BAY6001ZZ×2	12	28	8
	30A	XL037					11	16	22	BAY6901ZZ×2	12	24	6
	30A	XL050					14	19	19.5	BAY6900ZZ×2	10	22	6
	36	XL037	58.21	57.7	67	50	11	16	19	BAY6900ZZ×2	10	22	6
	36	XL050	58.21	57.7	67	50	14	19	25	BAY6001ZZ×2	12	28	8

L型-单轴承型/中心轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	S	轴承型号×数量	d	D	B
JT-VKNSD JT-VKNSU JT-VKNDD JT-VKNDU JT-VKNDF	12	L050	36.38	35.62	45	30	14	19	5.5	BAF628ZZ×1	8	24	8
	12	L075	36.38	35.62	45	30	21	26	5	BAF628ZZ×2	8	24	8
	16	L050	48.51	47.75	55	40	14	19	5	BAY6200ZZ×1	10	30	9
		L075					21	26	8.5	BAY6200ZZ×1
		L100					27	32	了	BAY6200ZZ×2
	16A	L050	48.51	47.75	55	40	14	19	4.5	BAY6201ZZ×1	12	32	10
		L075					21	26	8	BAY6201ZZ×1
		L100					27	32	6	BAY6201ZZ×2
		L150					40	45	12.5	BAY6201ZZ×2
	18	L050	54.57	53.81	61	45	14	19	4.5	BAY6201ZZ×1	12	32	10
		L075					21	26	8	BAY6201ZZ×1
		L100					27	32	6	BAY6201ZZ×2
	18A	L050	54.57	53.81	61	45	14	19	5	BAY6002ZZ×1	15	32	9
		L075					21	26	4	BAY6002ZZ×2		32	9
		L100					27	32	5	BAY6202ZZ×2		35	11
	20	L050	60.64	59.88	67	50	14	19	4.5	BAY6201ZZ×1	12	32	10
		L075					21	26	8	BAY6201ZZ×1
		L100					27	32	6	BAY6201ZZ×2
	20A	L050	60.64	59.88	67	50	14	19	4	BAY6202ZZ×1	15	35	11
		L075					21	26	4	BAY6002ZZ×2		32	9
		L100					27	32	5	BAY6202ZZ×2		35	11
	22	L050	66.7	65.94	80	60	14	19	4	BAY6202ZZ×1	15	35	11
		L075					21	26	7.5	BAY6202ZZ×1
		L100					27	32	5	BAY6202ZZ×2
	24	L050	72.77	72	87	67	14	19	4	BAY6202ZZ×1	15	35	11
	24	L100	72.77	72	87	67	27	32	5	BAY6202ZZ×2	15	35	11
	30	L050	90.96	90.2	99	80	14	19	4	BAY6202ZZ×1	15	35	11
	30	L075	90.96	90.2	99	80	21	26	7.5	BAY6202ZZ×1	15	35	11

L型-双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	dh	轴承型号×数量	d	D	B
JT-VKNUD JT-VKNUU JT-VKNUX JT-VKNUL JT-VKNUG	12	L050	36.38	35.62	45	30	14	19	16	BAF698ZZ×2	8	19	6
	12	L075	36.38	35.62	45	30	21	26	16	BAF698ZZ×2	8	19	6
	14	L050	42.45	41.68	48	35	14	19	16	BAF698ZZ×2	8	19	6
		L075					21	26
		L100					27	32
		L150					40	45
	15	L050	45.48	44.72	48	35	14	19	16	BAF698ZZ×2	8	19	6
		L075					21	26
		L100					27	32
		L150					40	45
	16	L050	48.51	47.75	55	40	14	19	19	BAY6900ZZ×2	10	22	6
		L075					21	26
		L100					27	32
		L150					40	45
	16A	L050	48.51	47.75	55	40	14	19	22	BAY6901ZZ×2	12	24	6
		L075					21	26	22	BAY6901ZZ×2		24	6
		L100					27	32	25	BAY6001ZZ×2		28	8
		L150					40	45	25	BAY6001ZZ×2		28	8
	18	L050	54.57	53.81	61	45	14	19	25	BAY6001ZZ×2	12	28	8
		L075					21	26
		L100					27	32
		L150					40	45
	18A	L050	54.57	53.81	61	45	14	19	25	BAY6902ZZ×2	15	28	7
		L075					21	26	29	BAY6002ZZ×2		32	9
		L100					27	32	30	BAY6202ZZ×2		35	11
		L150					40	45	30	BAY6202ZZ×2		35	11
	20	L050	60.64	59.88	67	50	14	19	25	BAY6902ZZ×2	15	28
		L075					21	26	29	BAY6002ZZ×2	15	32	9
		L100					27	32
		L150					40	45
	22	L075	66.7	65.94	80	60	21	26	29	BAY6002ZZ×2	15	32	9
		L100					27	32	37	BAY6004ZZ×2	20	42	12
		L150					40	45	37	BAY6004ZZ×2	20	42	12
	22A	L050	66.7	65.94	80	60	14	19	25	BAY6902ZZ×2	15	28	7
		L075					21	26	32	BAY6904ZZ×2	20	37	9
		L100					27	32	30	BAY6902ZZ×2	15	35	11
		L150					40	45	30	BAY6902ZZ×2	15	35	11
	24	L075	72.77	72	87	67	21	26	25	BAY6001ZZ×2	12	28	8
		L100					27	32	27	BAY6201ZZ×2		32	10
		L150					40	45	27	BAY6201ZZ×2		32	10
	24A	L050	72.77	72	87	67	14	19	25	BAY6902ZZ×2	15	28	7
		L075					21	26	29	BAY6002ZZ×2		32	9
		L100					27	32	30	BAY6202ZZ×2		35	11
		L150					40	45	30	BAY6202ZZ×2		35	11
	30	L050	90.96	90.2	99	80	14	19	22	BAY6901ZZ×2	12	24	6
		L075					21	26	29	BAY6002ZZ×2	15	32	9
		L100					27	32	37	BAY6004ZZ×2	20	42	12
		L150					40	45	37	BAY6004ZZ×2	20	42	12
	30A	L100					27	32	27	BAY6201ZZ×2	12	32	10
	30A	L150					40	45	27	BAY6201ZZ×2	12	32	10

H型-中心轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	S	轴承型号×数量	d	D	B
JT-VKNSD JT-VKNSU JT-VKNDD JT-VKNDU JT-VKNDF	14	H075	56.6	55.22	61	45	21	26	3	BAY6201ZZ×2	12	32	10
		H100					27	32	6	BAY6201ZZ×2	12	32	10
		H150					40	45	11.5	BAY6202ZZ×2	15	35	11
		H200					54	59	18.5	BAY6202ZZ×2	15	35	11
	14A	H100	56.6	55.22	61	45	27	32	5	BAY6202ZZ×2	15	35	11
	16	H075	64.68	63.31	70	56	21	26	3	BAY6201ZZ×2	12	32	10
		H100					27	32	6	BAY6201ZZ×2	12	32	10
		H150					40	45	11.5	BAY6202ZZ×2	15	35	11
		H200					54	59	18.5	BAY6202ZZ×2	15	35	11
	18	H075	72.77	71.39	80	60	21	26	4	BAY6002ZZ×2	15	32	9
	18	H100	72.77	71.39	80	60	27	32	5	BAY6202ZZ×2	15	35	11
	18A	H075	72.77	71.39	80	60	21	26	3	BAY6201ZZ×2	12	32	10
	18A	H100	72.77	71.39	80	60	27	32	6	BAY6201ZZ×2	12	32	10
	20	H075	80.85	79.48	87	67	21	26	4	BAY6002ZZ×2	15	32	9
		H100					27	32	5	BAY6202ZZ×2	15	35	11
		H150					40	45	8.5	BAY6204ZZ×2	20	47	14
	22	H075	88.94	87.56	95	75	21	26	4	BAY6002ZZ×2	15	32	9
		H100					27	32	5	BAY6202ZZ×2	15	35	11
		H150					40	45	8.5	BAY6204ZZ×2	20	47	14
	24	H075	97.02	95.65	104	84	21	26	4	BAY6002ZZ×2	15	32	9
		H100					27	32	5	BAY6202ZZ×2	15	35	11
		H150					40	45	8.5	BAY6204ZZ×2	20	47	14
	25	H075	101.06	99.69	111	90	21	26	4	BAY6002ZZ×2	15	32	9
		H100					27	32	5	BAY6202ZZ×2	15	35	11
		H150					40	45	8.5	BAY6204ZZ×2	20	47	14
	25A	H075	101.06	99.69	111	90	21	26	5.5	BAY6205ZZ×1	25	52	15
	25A	H150	101.06	99.69	111	90	40	45	7.5	BAY6205ZZ×2	25	52	15
	28	H075	113.19	111.82	123	102	21	26	4	BAY6002ZZ×2	15	32	9
	28	H100	113.19	111.82	123	102	27	32	5	BAY6202ZZ×2	15	35	11

H型-双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	dh	轴承型号×数量	d	D	B
JT-VKNUD JT-VKNUU JT-VKNUX JT-VKNUL JT-VKNUG	14	H075	56.6	55.22	61	45	21	26	27	BAY6201ZZ×2	12	32	10
		H100					27	32	27	BAY6201ZZ×2	12	32	10
		H150					40	45	30	BAY6202ZZ×2	15	35	11
		H200					54	59	30		15	35	11
	14A	H075	56.6	55.22	61	45	21	26	30		15	35	11
		H100					27	32	30		15	35	11
		H150					40	45	27	BAY6201ZZ×2	12	32	10
	15	H075	60.64	59.27	67	50	21	26	27		12	32	10
		H100					27	32	27		12	32	10
		H150					40	45	30	BAY6202ZZ×2	15	35	11
		H200					54	59	30		15	35	11
	15A	H075	60.64	59.27	67	50	21	26	30		15	35	11
		H100					27	32	30		15	35	11
		H150					40	45	27	BAY6201ZZ×2	12	32	10
	16	H075	64.68	63.31	70	56	21	26	30	BAY6202ZZ×2	15	35	11
		H100					27	32	29	BAY6002ZZ×2		32	9
		H150					40	45	29	BAY6002ZZ×2		32	9
		H200					54	59	30	BAY6202ZZ×2		35	11
	16A	H075	64.68	63.31	70	56	21	26	27	BAY6201ZZ×2	12	32	10
		H100					27	32	25	BAY6001ZZ×2		28	8
		H150					40	45	25	BAY6001ZZ×2		28	8
		H200					54	59	27	BAY6201ZZ×2		32	10
	18	H100	72.77	71.39	80	60	27	32	37	BAY6004ZZ×2	20	42	12
		H150					40	45	37	BAY6004ZZ×2		42	12
		H200					54	59	41	BAY6204ZZ×2		47	14
	18A	H075	72.77	72.77	72.77	72.77	21	26	30	BAY6202ZZ×2	15	35	11
		H100					27	32
		H150					40	45
		H200					54	59
	20	H100	80.85	79.48	87	67	27	32	37	BAY6004ZZ×2	20	42	12
		H150					40	45	41	BAY6204ZZ×2		47	14
		H200					54	59	41	BAY6204ZZ×2		47	14
	20A	H075	80.85	79.48	87	67	21	26	30	BAY6202ZZ×2	15	35	11
		H100					27	32
		H150					40	45
	22	H100	88.94	87.56	95	75	27	32	37	BAY6004ZZ×2	20	42	12
		H150					40	45	41	BAY6204ZZ×2		47	14
		H200					54	59	41	BAY6204ZZ×2		47	14
	24	H100	97.02	95.65	104	84	27	32	42	BAY6005ZZ×2	25	47	12
		H150					40	45	46	BAY6205ZZ×2		52	15
		H200					54	59	46	BAY6205ZZ×2		52	15
	24A	H100	97.02	95.65	104	84	27	32	41	BAY6204ZZ×2	20	47	14
		H150					40	45
		H200					54	59
	25	H100	101.1	99.69	111	90	27	32	42	BAY6005ZZ×2	25	47	12
		H150					40	45	46	BAY6205ZZ×2		52	15
		H200					54	59	46	BAY6205ZZ×2		52	15
	25A	H100	101.1	99.69	111	90	27	32	41	BAY6204ZZ×2	20	47	14
		H150					40	45
		H200					54	59
	28	H100	113.19	111.82	123	102	27	32	42	BAY6005ZZ×2	25	47	12
		H150					40	45	56	BAY6206ZZ×2	30	62	16
		H200					54	59	56	BAY6206ZZ×2	30	62	16
	28A	H150	113.19	111.82	123	102	40	45	46	BAY6205ZZ×2	25	52	15
	28A	H200	113.19	111.82	123	102	54	59	46	BAY6205ZZ×2	25	52	15
	30	H150	121.28	119.9	127	105	40	45	56	BAY6206ZZ×2	30	62	16
	30	H200	121.28	119.9	127	105	54	59	56	BAY6206ZZ×2	30	62	16
	32	H150	129.36	127.99	135	115	40	45	56	BAY6206ZZ×2	30	62	16
	32	H200	129.36	127.99	135	115	54	59	56	BAY6206ZZ×2	30	62	16
	36	H150	145.53	144.16	152	130	40	45	73.5	BAY6208ZZ×2	40	80	18
	36	H200	145.53	144.16	152	130	54	59	73.5	BAY6208ZZ×2	40	80	18

T5型-单轴承型/中心轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	S	轴承型号×数量	d	D	B
JT-VKNSD JT-VKNSU JT-VKNDF	18	T5100	28.65	27.8	33	22	11	16	5	BAF698ZZ×1	8	19	6
	20	T5100	31.83	31	36	24	11	16	5	BAF698ZZ×1
	20	T5150	31.83	31	36	24	17	22	5	BAF698ZZ×2
	22	T5100	35.01	34.25	40	27	11	16	5	BAY6900ZZ×1	10	22	6
	22A		35.01	34.25	40	27	11	16	5	BAY6901ZZ×1	12	24	6
	24		38.2	37.4	45	30	11	16	4	BAY6000ZZ×1	10	26	8
	24A		38.2	37.4	45	30	11	16	5	BAY6901ZZ×1	12	24	6
	25		39.79	39	45	30	11	16	4	BAY6000ZZ×1	10	26	8
	25A		39.79	39	45	30	11	16	5	BAY6901ZZ×1	12	24	6
	28	T5100	4,456	43.75	48	35	11	16	3.5	BAY6200ZZ×1	10	30	9
	28	T5150					17	22	6.5	BAY6200ZZ×1	10	30	9
	28A	T5100					11	16	4	BAY6001ZZ×1	12	28	8
	30	T5100	47.75	46.95	52	36	11	16	3	BAY6201ZZ×1	12	32	10
	30	T5150					17	22	6	BAY6201ZZ×1	12	32	10
	30A	T5100					11	16	4.5	BAY6902ZZ×1	15	28	7

T5型-双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	dh	轴承型号×数量	d	D	B
JT-VKNUD JT-VKNUU JT-VKNUG	16	T5100	25.46	24.6	32	20	11	16	13	BAF696ZZ×2	6	15	5
	16	T5150	25.46	24.6	32	20	17	22	13	BAF696ZZ×2	6	15	5
	18	T5100	28.65	27.8	33	22	11	16	13	BAF696ZZ×2	6	15	5
		T5150					17	22	13	BAF696ZZ×2	6	15	5
		T5200					22	27	17	BAF698ZZ×2	8	19	6
		T5250					27	32	17	BAF698ZZ×2	8	19	6
	20	T5100	31.83	31	36	24	11	16	17	BAF698ZZ×2	8	19	6
		T5150					17	22
		T5200					22	27
		T5250					27	32
	22	T5150	35.01	34.25	40	27	17	22	19.5	BAY6900ZZ×2	10	22	6
		T5200					22	27
		T5250					27	32
	24	T5100	38.2	37.4	45	30	11	16	19.5	BAY6900ZZ×2	10	22	6
		T5150					17	22	19.5	BAY6900ZZ×2		22	6
		T5200					22	27	23	BAY6000ZZ×2		26	8
		T5250					27	32	23	BAY6000ZZ×2		26	8
	25	T5150	39.79	39			17	22	23	BAY6000ZZ×2	10	26	8
		T5200					22	27
		T5250					27	32
	28	T5150	44.56	43.75	48	35	17	22	25	BAY6200ZZ×2	10	30	9
		T5200					22	27
		T5250					27	32
	30	T5150	47.75	46.95	52	36	17	22	25	BAY6001ZZ×2	12	28	8
		T5200					22	27	27	BAY6201ZZ×2		32	10
		T5250					27	32	27	BAY6201ZZ×2		32	10
	32	T5100	50.93	50.1	55	40	11	16	22	BAY6901ZZ×2	12	24	6
		T5150					17	22	22	BAY6901ZZ×2		24	6
		T5200					22	27	25	BAY6001ZZ×2		28	8
		T5250					27	32	27	BAY6201ZZ×2		32	10

T10型-单轴承型/中心轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	S	轴承型号×数量	d	D	B
JT-VKNSD JT-VKNSU JT-VKNDF	14	T10150	44.56	42.7	48	35	17	22	7	BAY6000ZZ×1	10	26	8
	14	T10200	44.56	42.7	48	35	22	27	9	BAY6200ZZ×1	10	30	9
	16	T10150	50.93	49.05	58	40	17	22	6	BAY6201ZZ×1	12	32	10
	16	T10250	50.93	49.05	58	40	27	32	5	BAY6202ZZ×2	15	35	11
	16A	T10150	50.93	49.05	58	40	17	22	5.5	BAY6202ZZ×1	15	35	11
	16A	T10200	50.93	49.05	58	40	22	27	8	BAY6202ZZ×1	15	35	11
	18	T10150	57.3	55.45	61	45	17	22	6	BAY6201ZZ×1	12	32	10
	18A	T10150					17	22	5.5	BAY6202ZZ×1	15	35	11
		T10200					22	27	8
		T10250					27	32	10.5
	20	T10150	63.66	61.8	67	50	17	22	6	BAY6201ZZ×1	12	32	10
		T10200					22	27	8	BAY6202ZZ×1	15	35	11
		T10250					27	32	5	BAY6202ZZ×2	15	35	11
	20A	T10150	63.66	61.8	67	50	17	22	5.5	BAY6202ZZ×1	15	35	11
	22	T10150	70.03	68.15	80	60	17	22	5.5	BAY6202ZZ×1	15	35	11
	24		76.39	74.55	87	67
	26		82.76	80.9	87	67

T10型-双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	dh	轴承型号×数量	d	D	B
JT-VKNUD JT-VKNUU JT-VKNUG	14	T10150	44.56	42.7	48	35	17	22	23	BAY6000ZZ×2	10	26	8
		T10200					22	27		BAY6200ZZ×2		30	9
		T10250					27	32		BAY6200ZZ×2		30	9
	14A	T10150					17	22	25	BAY6001ZZ×2	12	28	8
		T10200					22	27
		T10250					27	32
		T10300					32	37	27	BAY6201ZZ×2		32	10
	16	T10150	50.93	49.05	58	40	17	22	25	BAY6001ZZ×2	12	28	8
		T10200					22	27
		T10250					27	32
		T10300					32	37	27	BAY6201ZZ×2		32	10
	16A	T10150	50.93	49.05	58	40	17	22	29	BAY6002ZZ×2	15	32	9
		T10200					22	27
		T10250					27	32
		T10300					32	37	30	BAY6202ZZ×2		35	11
		T10400					43	48
		T10500					53	58
	18	T10200	57.3	55.45	61	45	22	27	29	BAY6002ZZ×2	15	32	9
		T10250					27	32	30	BAY6202ZZ×2		35	11
		T10300					32	37	30	BAY6202ZZ×2		35	11
	20	T10200	63.66	61.8	67	50	22	27	29	BAY6002ZZ×2	15	32	9
		T10250					27	32	30	BAY6202ZZ×2		35	11
		T10300					32	37
		T10400					43	48
		T10500					53	58
	22	T10200	70.03	68.15	80	60	22	27	37	BAY6004ZZ×2	20	42	12
		T10250					27	32	37	BAY6004ZZ×2		42	12
		T10300					32	37	41	BAY6204ZZ×2		47	14
	24	T10200	76.39	74.55	87	67	22	27	37	BAY6004ZZ×2		42	12
		T10250					27	32	41	BAY6204ZZ×2		47	14
		T10300					32	37	41	BAY6204ZZ×2		47	14
	26	T10200	82.76	80.9	87	67	22	27	37	BAY6004ZZ×2		42	12
		T10250					27	32	41	BAY6204ZZ×2		47	14
		T10300					32	37	41	BAY6204ZZ×2		47	14
	30	T10300	95.49	93.65	104	84	32	37	47	BAY6205ZZ×2	25	52	15
		T10400					43	48
		T10500					53	58

T20型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	dh	轴承型号×数量	d	D	B
JT-VKNUD JT-VKNUU JT-VKNUX JT-VKNUL JT-VKNUG	15	T20250	95.49	92.64	107	72	30	37	43	BAY6005ZZ×2	25	47	12
		T20320					37	44
		T20500					56	63
		T20750					81	88	56	BAY6206ZZ×2	30	62	16
		T201000					106	113	56	BAY6206ZZ×2	30	62	16
	16	T20250	101.86	99.01	113	78	30	37	43	BAY6005ZZ×2	25	47	12
		T20320					37	44
		T20500					56	63
		T20750					81	88	56	BAY6206ZZ×2	30	62	16
		T201000					106	113	56	BAY6206ZZ×2	30	62	16
	18	T20320	114.59	111.74	126	90	37	44	43	BAY6005ZZ×2	25	47	12
		T20500					56	63	43	BAY6005ZZ×2	25	47	12
		T20750					81	88	56	BAY6206ZZ×2	30	62	16
		T201000					106	113	56	BAY6206ZZ×2	30	62	16
	20	T20320	127.32	124.47	136	101	37	44	43	BAY6005ZZ×2	25	47	12
		T20500					56	63	43	BAY6005ZZ×2	25	47	12
		T20750					81	88	56	BAY6206ZZ×2	30	62	16
		T201000					106	113
	22	T20500	140.06	137.21	152	121	56	63
		T20750					81	88	73.5	BAY6208ZZ×2	40	80	18
		T201000					106	113
	28	T20500	178.25	175.4	190	160	56	63
		T20750					81	88
		T201000					106	113
	32	T20500	203.72	200.87	210	180	56	63
		T20750					81	88
		T201000					106	113
	36	T20500	229.18	226.33	235	205	56	63
		T20750					81	88
		T201000					106	113
	40	T20500	254.65	251.8	260	230	56	63
		T20750					81	88
		T201000					106	113

AT5型-单轴承型/中心轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	S	轴承型号×数量	d	D	B
JT-VKNSD JT-VKNSU JT-VKNDF	18	AT5100	28.65	27.4	33	22	11.6	16.5	5.25	BAF698ZZ×1	8	19	6
	20	AT5100	31.83	30.6	36	24	11.6	16.5	5.25	BAF698ZZ×1	8	19	6
	20	AT5150	31.83	30.6	36	24	16.6	21.5	4.75	BAF698ZZ×2	8	19	6
	22		35.01	33.85	40	27	11.6	16.5	5.25	BAY6900ZZ×1	10	22	6
	24	AT5100	38.2	37	45	30	11.6	16.5	4.25	BAY6000ZZ×1	10	26	8
	25	AT5100	39.79	38.6	45	30	11.6	16.5	4.25	BAY6000ZZ×1	10	26	8
	28	AT5100	44.56	43.35	48	35	11.6	16.5	3.75	BAY6200ZZ×1	10	30	9
	28	AT5150	44.56	43.35	48	35	16.6	21.5	6.25	BAY6200ZZ×1	10	30	9
	30	AT5100	47.75	46.55	55	40	11.6	16.5	3.25	BAY6201ZZ×1	12	32	10
	30	AT5150	47.75	46.55	55	40	16.6	21.5	5.75		12	32	10
	32	AT5100	50.93	47.9	55	40	11.6	16.5	3.25		12	32	10
	32A	AT5100	50.93	47.9	55	40	11.6	16.5	3.75	BAY6002ZZ×1	15	32	9
	36	AT5100	57.30	56.05	61	45	11.6	16.5	3.75	BAY6002ZZ×1	15	32	9

AT5型-双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	dh	轴承型号×数量	d	D	B
JT-VKNUD JT-VKNUU JT-VKNUG	18	AT5100	28.65	27.4	33	22	11.6	16.5	13	BAF696ZZ×2	6	15	5
		AT5150					16.6	21.5	13	BAF696ZZ×2	6	15	5
		AT5200					21.6	26.5	17	BAF698ZZ×2	8	19	6
		AT5250					26.6	31.5	17	BAF698ZZ×2	8	19	6
	20	AT5100	31.83	30.6	36	24	11.6	16.5	17	BAF698ZZ×2	8	19	6
		AT5150					16.6	21.5
		AT5200					21.6	26.5
		AT5250					26.6	31.5
	22	AT5150	35.01	33.85	40	27	16.6	21.5	20	BAY6900ZZ×2	10	22	6
		AT5200					21.6	26.5
		AT5250					26.6	31.5
	24	AT5100	38.2	37	45	30	11.6	16.5	20	BAY6900ZZ×2	10	22	6
		AT5150					16.6	21.5	20	BAY6900ZZ×2		22	6
		AT5200					21.6	26.5	23	BAY6000ZZ×2		26	8
		AT5250					26.6	31.5	23	BAY6000ZZ×2		26	8
	24A	AT5100					11.6	16.5	22	BAY6901ZZ×2	12	24	6
	25	AT5100	39.79	38.6	45	30	11.6	16.5	22	BAY6901ZZ×2	12	24	6
		AT5150					16.6	21.5		BAY6000ZZ×2	10	26	8
		AT5200					21.6	26.5
		AT5250					26.6	31.5
	28	AT5150	44.56	43.35	48	35	16.6	21.5	25	BAY6200ZZ×2	10	30	9
		AT5200					21.6	26.5
		AT5250					26.6	31.5
	30	AT5150	47.75	46.55	55	40	16.6	21.5	25	BAY6001ZZ×2	12	28	8
		AT5200					21.6	26.5	27	BAY6201ZZ×2		32	10
		AT5250					26.6	31.5	27	BAY6201ZZ×2		32	10
	32	AT5150	50.93	49.7	55	40	16.6	21.5	25	BAY6001ZZ×2	12	28	8
	32A	AT5150	50.93	49.7	55	40				BAY6902ZZ×2	15		7
	36	AT5150	57.3	56.05	61	45				BAY6902ZZ×2	15		7

AT10型-单轴承型/中心轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	S	轴承型号×数量	d	D	B
JT-VKNSD JT-VKNSU JT-VKNDF	16	AT10150	50.93	49.05	58	40	16.5	22.5	6.25	BAY6201ZZ×1	12	32	10
	16	AT10250					26.5	32.5	5.25	BAY6202ZZ×2	15	35	11
	16A	AT10150					16.5	22.5	5.75	BAY6202ZZ×1	15	35	11
	18	AT10150	57.3	55.45	61	45	16.5	22.5	6.25	BAY6201ZZ×1	12	32	10
	20	AT10150	63.66	61.8	67	50	16.5	22.5	6.25	BAY6201ZZ×1	12	32	10
	20	AT10250					26.5	32.5	5.25	BAY6202ZZ×2	15	35	11
	20A	AT10150					16.5	22.5	5.75	BAY6202ZZ×1	15	35	11
	22	AT10150	70.03	68.15	80	60
	24	AT10150	76.39	75.44	87	67
	25	AT10150	79.58	77.7	87	67
	26	AT10150	82.76	80.9	87	67

AT10型-双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	dh	轴承型号×数量	d	D	B
JT-VKNUD JT-VKNUU JT-VKNUG	16	AT10150	50.93	49.05	58	40	16.5	22.5	25	BAY6001ZZ×2	12	28	8
		AT10200					21.5	27.5
		AT10250					26.5	32.5
		AT10300					32	37	27	BAY6201ZZ×2		32	10
	18	AT10200	57.30	55.45	61	45	21.5	27.5	29	BAY6002ZZ×2	15	32	9
		AT10250					26.5	32.5	30	BAY6202ZZ×2		35	11
		AT10300					32	37	30	BAY6202ZZ×2		35	11
	20	AT10200	63.66	61.80	67	50	21.5	27.5	29	BAY6002ZZ×2	15	32	9
		AT10250					26.5	32.5	30	BAY6202ZZ×2		35	11
		AT10300					32	37
		AT10400					43	48
		AT10500					53	58
	22	AT10200	70.03	68.15	80	60	21.5	27.5	37	BAY6004ZZ×2	20	42	12
		AT10250					26.5	32.5	37	BAY6004ZZ×2		42	12
		AT10300					32	37	41	BAY6204ZZ×2		47	14
	24	AT10200	76.39	74.55	87	67	21.5	27.5	37	BAY6004ZZ×2	20	42	12
		AT10250					26.5	32.5	41	BAY6204ZZ×2		47	14
		AT10300					32	37	41	BAY6204ZZ×2		47	14
	26	AT10200	82.76	80.90	87	67	21.5	27.5	37	BAY6004ZZ×2	20	42	12
		AT10250					26.5	32.5	41	BAY6204ZZ×2		47	14
		AT10300					32	37	41	BAY6204ZZ×2		47	14

AT20型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	dh	轴承型号×数量	d	D	B
JT-VKNUD JT-VKNUU JT-VKNUX JT-VKNUL JT-VKNUG	18	AT20250	114.59	111.77	126	90	30	37	43	BAY6005ZZ×2	25	47	12
		AT20320					37	44
		AT20500					56	63
		AT20750					81	88	56	BAY6206ZZ×2	30	62	16
		AT201000					106	113	56	BAY6206ZZ×2	30	62	16
	20	AT20250	127.32	124.50	136	101	30	37	43	BAY6005ZZ×2	25	47	12
		AT20320					37	44
		AT20500					56	63
		AT20750					81	88	56	BAY6206ZZ×2	30	62	16
		AT201000					106	113
	22	AT20500	140.06	137.24	152	121	56	63
		AT20750					81	88	73.5	BAY6208ZZ×2	40	80	18
		AT201000					106	113
	28	AT20500	178.25	175.43	190	160	56	63
		AT20750					81	88
		AT201000					106	113
	32	AT20500	203.72	20090	210	180	56	63
		AT20750					81	88
		AT201000					106	113
	36	AT20500	229.18	226.36	235	205	56	63
		AT20750					81	88
		AT201000					106	113
	40	AT20500	254.65	251.83	260	230	56	63
		AT20750					81	88
		AT201000					106	113

可选加工参数

暂未上传文档资料

同步轮惰轮 单轴承型/中心双轴承型/两侧双轴承型

同步轮惰轮单轴承型/中心双轴承型/两侧双轴承型
