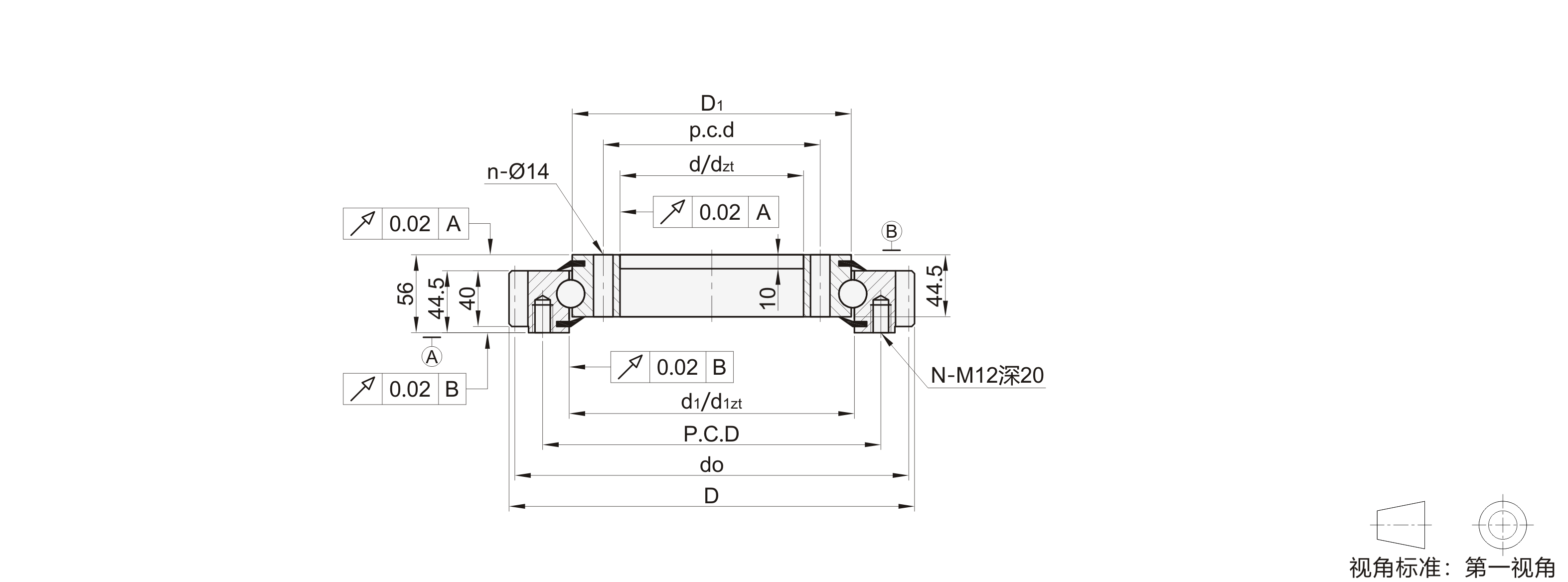

外齿型回转支撑轴承

图片仅供参考

外齿型回转支撑轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴承精度	轴承材质	型号解析	类型
BEA	P5	SUJ2	V：四点接触球 A：外齿型	外齿型

选型参数

选型表

型号		基本尺寸									齿轮参数			安装尺寸				基本额定负载(KN)				游隙(mm)
代码	轴承型号	外径 D	内径 d		内圈止口 dzt	外圈内径 d1		外圈内径止口 d1zt	内圈外径 D1		分度圆 do	模数 M	齿数	外圈		内圈		轴向		径向		径向	轴向
代码	轴承型号	外径 D	内径 d		内圈止口 dzt	外圈内径 d1		外圈内径止口 d1zt	内圈外径 D1		分度圆 do	模数 M	齿数	P.C.D	安装孔数量N	p.c.d	安装孔数量n	Ca	Coa	Cr	Cor	径向	轴向
BEA	VSA200414	503.3	342	+0.5 0	344	415.5	+0.5 0	417	412.5	+0.5 0	495	5	99	455	20	368	24	169	560	111	248	0～0.05	0～0.08
	VSA200544	640.3	472	+0.5 0	474	545.5	+0.5 0	547	542.5	+0.5 0	630	6	105	585	28	498	32	188	740	123	325
	VSA200644	742.3	572	+0.6 0	574	645.5	+0.6 0	647	642.5	+0.6 0	732		122	685	32	598	36	200	880	131	385
	VSA200744	838.1	672	+0.6 0	674	745.5	+0.6 0	747	742.5	+0.6 0	828		138	785	36	698	40	211	1010	138	445
	VSA200844	950.1	772	+0.6 0	774	845.5	+0.6 0	847	842.5	+0.6 0	936	8	117	885	36	798	40	222	1150	145	510
	VSA200944	1046.1	872	+0.7 0	874	945.5	+0.7 0	947	942.5	+0.7 0	1032		129	985	40	898	44	231	1280	151	570
	VSA201094	1198.1	1022	+0.7 0	1024	1095.5	+0.7 0	1097	1092.5	+0.7 0	1184		148	1135	44	1048	48	244	1490	160	660
