分度销拉环复位型螺纹安装平头粗牙

图片仅供参考

分度销拉环复位型螺纹安装平头粗牙

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	销头形状	螺纹	主体 / 材质	主体 / 表面处理	销 / 材质	销 / 硬度	弹簧 / 材质	锁紧螺帽 / 有无锁紧螺帽	锁紧螺帽 / 材质	锁紧螺帽 / 表面处理	类型
JT-WBMFS	平头型	粗牙	S45C	发黑	SUS303	一	SUS303	无	一	一	拉环型 ● 螺纹型
JT-WBMFQ	平头型	粗牙	S45C	发黑	SUS303	一	SUS303	有	S45C	发黑	拉环型 ● 螺纹型
JT-WBMFD	平头型	粗牙	S45C	蓝白锌	SUS303	一	SUS303	无	一	一	拉环型 ● 螺纹型
JT-WBMFF	平头型	粗牙	S45C	蓝白锌	SUS303	一	SUS303	有	S45C	蓝白锌	拉环型 ● 螺纹型
JT-WBMFU	平头型	粗牙	SUS303	—	SUS303	一	SUS304	无	一	一	拉环型 ● 螺纹型
JT-WBMFO	平头型	粗牙	SUS303	—	SUS303	一	SUS304	有	SUS303	一	拉环型 ● 螺纹型

选型参数

选型表

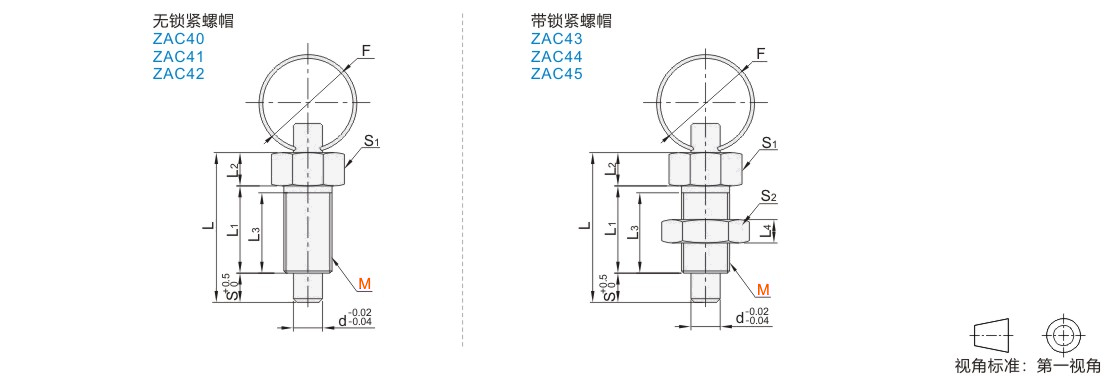

型号		螺距 (粗牙)	d	S	L	L1	L2	L3	L4	S1	S2	F	负载(N)
代码	M	螺距 (粗牙)	d	S	L	L1	L2	L3	L4	S1	S2	F	min.	max.
无锁紧螺帽带锁紧螺帽 JT-WBMFS JT-WBMFQ JT-WBMFD JT-WBMFF JT-WBMFU JT-WBMFO	6	1	4	4	20.5	12	4.5	10	3.2	6	10	14	3	12
	8	1.25	5	5	27	16	6	14	4	8	13	18	5	21
	10	1.5	6	6	33.5	20	7.5	18	5	10	16	24	5	22
	12	1.75	8	8	41	24	9	22	6	12	18	30	6	24

Kgf=N×0.101972
