凸轮轴承随动器全滚针型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	油脂类型	类型
JT-VXFAFL	SUJ2	普通油脂	特惠型 ● 内六角孔型 ● 圆柱型
JT-VXFAFM	SUS440C	普通油脂	特惠型 ● 内六角孔型 ● 圆柱型
JT-VXFAXL	SUJ2	普通油脂	特惠型 ● 内六角孔型 ● 球面型
JT-VXFAXM	SUS440C	普通油脂	特惠型 ● 内六角孔型 ● 球面型

JT-VXFAFM/JT-VXFAXM的滚针材质为SUJ2。
出厂前已封入润滑脂，无注油结构，无法二次注油。
球面型由于圆弧半径较大，实物肉眼无法观察到弧面，非产品不良。
带密封型工作温度-20~80℃，连续使用建议60℃以下；不带密封型工作温度-20~120℃，连续使用建议100℃以下。

圆柱型D公差：

D	公差
10~16	0 -0.008
19~30	0 -0.009
32~47	0 -0.011
52~80	0 -0.013
85~90	0 -0.015

球面型D公差：	0 -0.05

选型参数

选型表

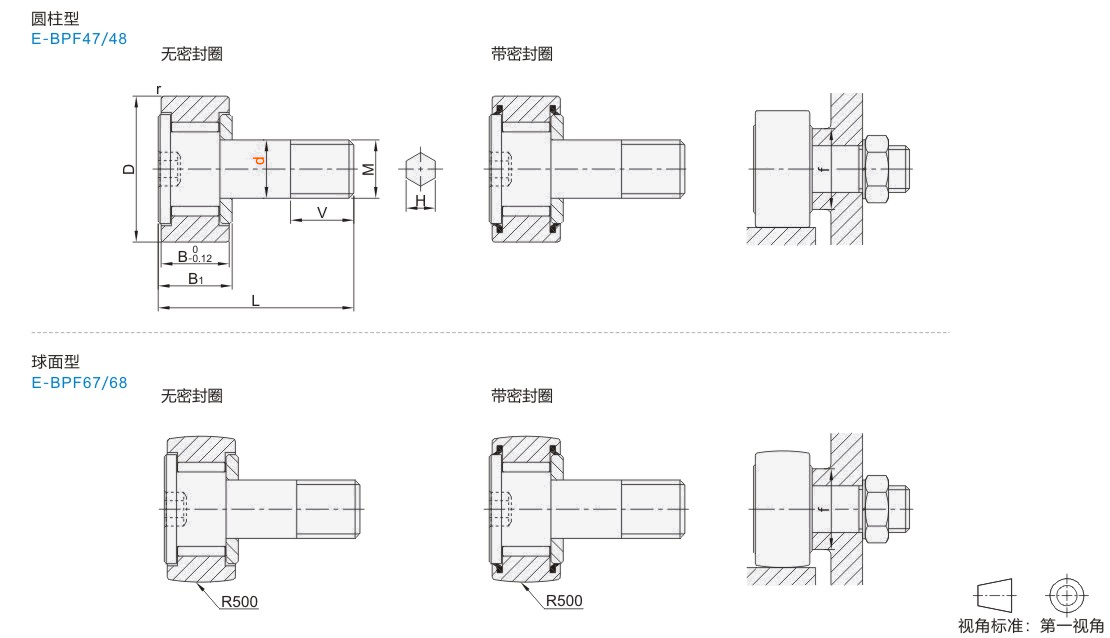

型号			密封圈	D	M×螺距	B	B1	L	V	H		r	f (min)	基本额定负载(KN)				最大静态容许负载(KN)		极限转速 (rpm)	最大紧固扭矩 (N·m)	重量 (g)
代码	dh7									H				Cr(动)		Cor(静)		最大静态容许负载(KN)
代码	dh7									钢	不锈钢			钢	不锈钢	钢	不锈钢	钢	不锈钢
圆柱型 JT-VXFAFL JT-VXFAFM 球面型 JT-VXFAXL JT-VXFAXM	3	0 -0.012	PP (带密封圈) — (无密封圈)	10	M3×0.5	7	8	17	5	2	2	0.2	6.8	1.08	0.86	0.74	0.59	0.27	0.27	6720	0.34	4.3
	4			12	M4×0.7	8	9	20	6	2.5	2.5	0.3	8.3	1.49	1.19	1.14	0.92	0.59	0.59	5040	0.78	7.4
	5			13	M5×0.8	9	10	23	7.5	3	3		9.3	1.82	1.39	1.54	1.24	0.91	0.91	4032	1.6	10.3
	6			16	M6×1.0	11	12	28	8	3	3		11	3.35	2.68	4.08	3.26	0.94	0.75	3360	2.7	18.5
	8	0 -0.015		19	M8×1.25	11	12	32	10	4	4		13	3.92	3.14	5.38	4.3	2.22	1.78	2520	6.5	28.5
	10			22	M10×1.25	12	13	36	12	5	5		16	4.6	3.68	6.96	5.57	4.15	3.32	2016	13.8	45
	10C			22	M10×1.0																	45
	10A			26	M10×1.25																	60
	10D			26	M10×1.0																	60
	12	0 -0.018		30	M12×1.5	14	15	40	13	6	6	0.6	21	6.48	5.18	9.46	7.57	6.34	5.JT-VMPSLCSFZMPNZFZ	1680	21.9	95
	12A			32	M12×1.5	14	15	40	13	6			21	6.48	5.18	9.46	7.57	6.34	5.JT-VMPSLCSFZMPNZFZ	1680	21.9	105
	16			35	M16×1.5	18	19.5	52	17	8			26	9.94	7.95	18.05	14.44	11.14	8.91	1260	58.5	170
	18			40	M18×1.5	20	21.5	58	19	8		1	29	12.14	9.71	24.62	19.7	14.93	11.94	1116	86.2	250
	20	0 -0.021		52	M20×1.5	24	25.5	66	21	10	8		34	15.94	12.75	30.96	24.77	18	14.4	1008	119	460
	20A			47	M20×1.5	24	25.5	66	21	10			34	15.94	12.75	30.96	24.77	18	14.4	1008	119	385
	24			62	M24×1.5	29	30.5	80	25	14			40	22.37	17.89	44.16	35.33	24.96	19.97	840	215	815
	24A			72	M24×1.5	29	30.5	80	25				40	22.37	17.89	44.16	35.33	24.96	19.97	840	215	1140
	30			80	M30×1.5	35	37	100	32				49	32.5	26	69.12	55.3	41.23	32.99	672	438	1870
	30A			85																		2030
	30B			90																		2220

上表中极限转速数值仅适用润滑脂型号，若采用油润滑的型号极限转速为上述数值的160%左右。
