肩部特征

选型参数

传动配合部外径D(mm) *

传动配合部长度L(mm) *

15~220/0.1

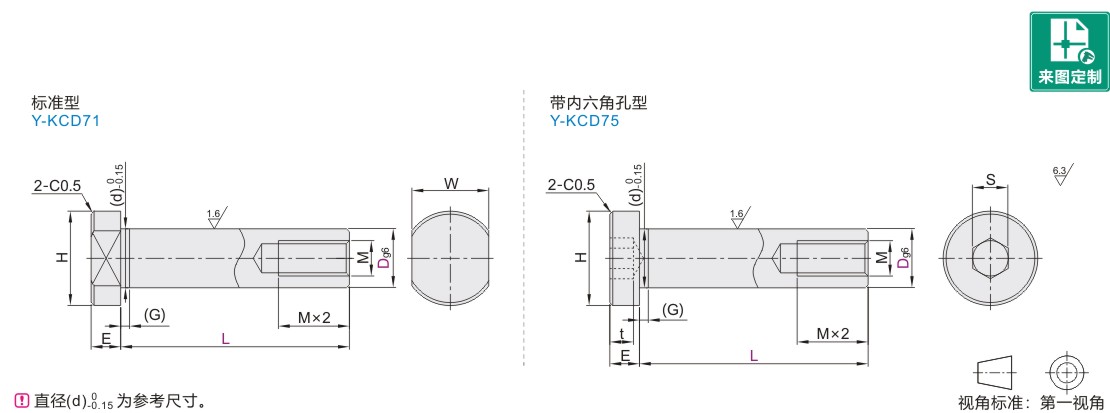

带肩铰链销内螺纹型

图片仅供参考

带肩铰链销内螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质
JT-ROMNLD	标准型	SUS304
JT-ROMNLO	带内六角孔型	SUS304

选型参数

选型表

标准型

型号			L 最小单位0.1	H	W	(d)	(G)	E	M
代码	Dg6		L 最小单位0.1	H	W	(d)	(G)	E	M
JT-ROMNLD	6	-0.004 -0.012	15.0~110.0	10	8	5.8	1.5	5	M3
	8	-0.005 -0.014	15.0~110.0	13	10	7.8			M5
	10	-0.005 -0.014	20.0~110.0	16	13	9.8			M6
	12	-0.006 -0.017	20.0~220.0	18	14	11.8			M6
	13		25.0~220.0	24	21	12.8			M8
	14					13.8
	15					14.8
	16		30.0~220.0			15.8			M10
	17					16.8			M12
	18					17.8
	20	-0.007 -0.020	35.0~220.0	27	23	19.8
	22			27	23	21.8			M16
	25			30	27	24.8			M16

带内六角孔型

型号			L 最小单位0.1	H	E	S	t	(d)	(G)	M
代码	Dg6		L 最小单位0.1	H	E	S	t	(d)	(G)	M
JT-ROMNLO	6	-0.004 -0.012	15.0~110.0	10	5	3	2	5.8	1.5	M3
	8	-0.005 -0.014	20.0~110.0	13		5	3	7.8		M5
	10	-0.005 -0.014	25.0~110.0	16		6	4	9.8		M6
	12	-0.006 -0.017	25.0~220.0	18				11.8		M6
	13		30.0~220.0	24				12.8		M8
	14					8	5	13.8
	15							14.8
	16		35.0~220.0					15.8		M10
	17							16.8		M12
	18							17.8
	20	-0.007 -0.020	40.0~220.0	27		10	6	19.8
	22		40.0~220.0	27		10	6	21.8		M16
	25		55.0~220.0	30		12	8	24.8		M16
