梯形齿同步轮 L型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	表面处理
Y-EAB01	L050	12.7 (1/2inch)	9.525	铝合金	铝金合	本色阳极氧化
Y-EAB02	L050	12.7 (1/2inch)	9.525	铝合金	铝金合	黑色阳极氧化
Y-EAB03	L050	12.7 (1/2inch)	9.525	铝合金	铝金合	喷砂镀镍
Y-EAB01	L075	19.1 (3/4inch)	9.525	铝合金	铝金合	本色阳极氧化
Y-EAB02	L075	19.1 (3/4inch)	9.525	铝合金	铝金合	黑色阳极氧化
Y-EAB03	L075	19.1 (3/4inch)	9.525	铝合金	铝金合	喷砂镀镍
Y-EAB01	L100	25.4 (1inch)	9.525	铝合金	铝金合	本色阳极氧化
Y-EAB02	L100	25.4 (1inch)	9.525	铝合金	铝金合	黑色阳极氧化
Y-EAB03	L100	25.4 (1inch)	9.525	铝合金	铝金合	喷砂镀镍
Y-EAB01	L150	38.1 (1.5inch)	9.525	铝合金	铝金合	本色阳极氧化
Y-EAB02	L150	38.1 (1.5inch)	9.525	铝合金	铝金合	黑色阳极氧化
Y-EAB03	L150	38.1 (1.5inch)	9.525	铝合金	铝金合	喷砂镀镍

外形尺寸公差表

A/W/L/D尺寸						公差
3<X≤6						±0.1
6<X≤30						±0.2
30<X≤120						±0.3
120<X≤400						±0.5

X为尺寸A/W/L/D。

齿面跳动

带轮齿顶圆直径	跳动公差
带轮齿顶圆直径	跳动公差	O.D.<50	0.05
O.D.≥50	0.JT-VMPSLCSFZMPNZFZ

轴孔P·N·C螺孔尺寸表

轴孔内径 dH7	M	附件紧定螺钉
8~12	M4	M4×3
12.7~17	M5	M5×4
18~30	M6	M6×5
31~45	M8	M8×6
46~70	M10	M10×8

*1 为避免破坏齿的完整，因此螺孔选择加工在齿底，所以在齿数不能三等分时，螺孔会打在相近齿的齿底，此时螺孔角度略有偏差，非120 °。

选型参数

选型表

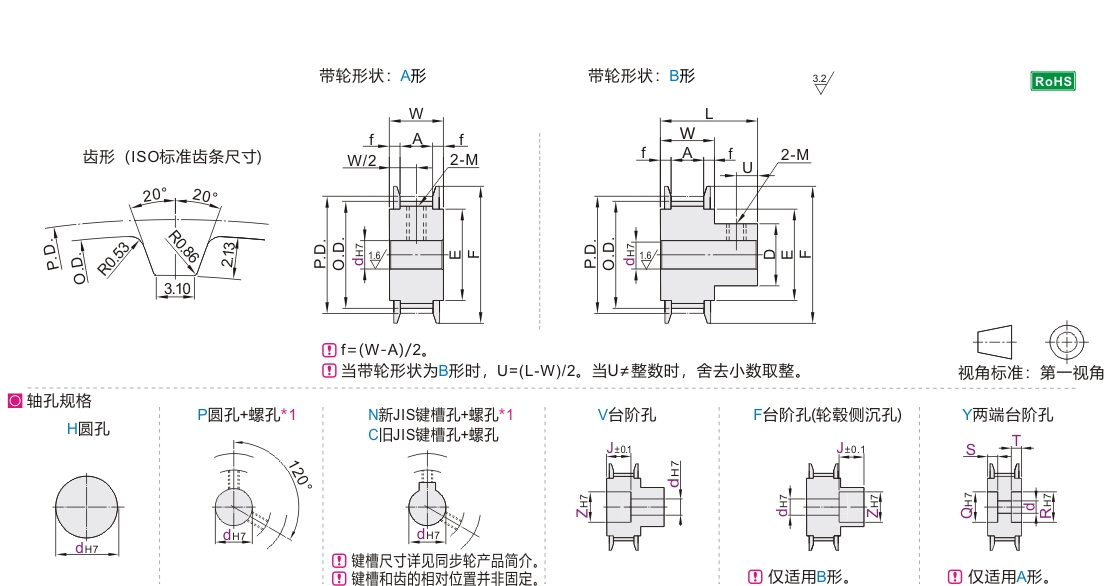

型号		带轮形状	轴孔规格	轴孔规格dH7(最小单位1)									轴孔V、F			轴孔Y (最小单位1)		P.D.	O.D.	D	F	带轮公称宽度
				轴孔规格dH7(最小单位1)									轴孔V、F												A形					B形	Z(最小单位1)	J (最小单位0.1)
				代码	齿数	H	P	N∙C	V	Y	H	P	N∙C	V∙F	A形										B形	Q∙R	S∙T	A	W	L		J (最小单位0.1)
JT-RVBXSD-L050 JT-RVBXSU-L050 JT-RVBXSQ-L050 JT-RVBXSD-L075 JT-RVBXSU-L075 JT-RVBXSQ-L075 JT-RVBXSD-L100 JT-RVBXSU-L100 JT-RVBXSQ-L100 JT-RVBXSD-L150 JT-RVBXSU-L150 JT-RVBXSQ-L150	12			A B	H P N C V F Y	8~26	8~18	8~16	8~24	8~24	8~23	8~18	8~18	8~20	10~26	10~23	A形时 3.0≤J≤W-3.0 B形时 3.0≤J≤L-3.0					10~26	3~21 S+T≤W-3	36.38	35.62	27	45	30	皮带宽度12.7 L050 A:14 W:19 L:31(39)★ 皮带宽度19.1 L075 A:21 W:26 L:38(46)★ 皮带宽度25.4 L100 A:27 W:32 L:44(53)★ 皮带宽度38.1 L150 A:40 W:45 L:57 ★当齿数为60、72时，L取()内数值。
	14	8~31	8~23			8~21	8~29	8~29	8~26	8~20	8~20	8~24	10~31	10~26	10~31	42.45		41.68	30	48	35
	15	8~31	8~23			8~23	8~29	8~29	8~26	8~20	8~20	8~24	10~31	10~26	10~31	45.48		44.72	30	48	35
	16	10~36	10~28			10~23	10~34	10~34	10~28	10~22	10~22	10~26	12~36	12~28	12~36	48.51		47.75	32	55	40
	17	10~36	10~28			10~26	10~34	10~34	10~30	10~24	10~23	10~28	12~36	12~30	12~36	51.54		50.78	34	55	40
	18	10~41	10~33			10~34	10~39	10~39	10~32	10~26	10~23	10~30	12~41	12~32	12~41	54.57		53.81	36	61	45
	19	12~46	12~34			12~35	12~44	12~44	12~34	12~28	12~25	12~32	14~46	14~34	14~46	57.61		56.84	38	67	50
	20	12~46	12~34			12~35	12~44	12~44	12~36	12~30	12~26	12~34	14~46	14~36	14~46	60.64		59.88	40	67	50
	21	12~52	12~40			12~37	12~50	12~50	12~38	12~30	12~26	12~36	14~52	14~38	14~52	63.67		62.91	42	70	56
	22	12~53	12~44			12~38	12~51	12~51	12~41	12~33	12~30	12~39	14~53	14~41	14~53	66.7		65.94	45	80	60
	24	12~63	12~49			12~44	12~61	12~61	12~46	12~38	12~30	12~44	14~63	14~46	14~63	72.77		72	50	87	67
	25	12~63	12~49			12~45	12~61	12~61	12~46	12~38	12~30	12~44	14~63	14~46	14~63	75.8		75.04
	26	12~63	12~49			12~45	12~61	12~61	12~46	12~38	12~30	12~44	14~63	14~46	14~63	78.83		78.JT-VMPSLCSFZMPNZFZ
	28	12~71	12~57			12~50	12~69	12~69	12~46	12~38	12~30	12~44	14~71	14~46	14~71	84.89		84.13		95	75
	30	12~72	12~62			12~55	12~70	12~70	12~52	12~42	12~34	12~50	14~72	14~52	14~72	90.96		90.2	56	99	80
	32	14~76	14~65			14~55	14~74	14~74	14~52	14~42	14~34	14~50	16~76	16~52	16~76	97.02		96.26	56	104	84
	34	14~83	14~70			14~55	14~81	14~81	15~59	15~49	15~41	15~57	16~83	16~59	16~83	103.08		102.32	63	111	90
	36	14~85	14~70			14~55	14~83	14~83	15~59	15~49	15~41	15~57	16~94	16~59	16~85	109.15		108.39		123	102
	38	15~85	15~70			15~55	15~83	15~83	16~59	16~49	16~41	16~57	17~95	17~59	17~85	115.21		114.45		127	105
	40	15~85	15~70			15~55	15~83	15~83	16~59	16~49	16~41	16~57	17~95	17~59	17~85	121.28		120.51		131	110
	42	16~85	16~70			16~55	16~83	16~83	16~67	16~57	16~49	16~65	18~95	18~67	18~85	127.34		126.58	71	135	115
	44	16~85	16~70			16~55	16~83	16~83	16~67	16~57	16~49	16~65	18~95	18~67	18~85	133.4		132.64		140	120
	46	16~85	16~70			16~55	16~83	16~83	16~67	16~57	16~49	16~65	18~95	18~67	18~85	139.47		138.71		144	125
	48	16~85	16~70			16~55	16~83	16~83	16~67	16~57	16~49	16~65	18~95	18~67	18~85	145.53		144.77		152	130
	50	16~85	16~70			16~55	16~83	16~83	16~67	16~57	16~49	16~65	18~95	18~67	18~85	151.6		150.83		160	140
	60	16~85	16~70			16~55	16~83	16~83	16~67	16~57	16~49	—	18~125	—	18~125	181.91		181.15		190	160
	72	16~85	16~70			16~55	16~83	16~83	16~67	16~57	16~49	—	18~125	—	18~125	218.3		217.53		225	194

轴孔规格H、V、F、Y时，无螺孔。孔径9不适用轴孔规格N。孔径8、9、10K、11、13、14、17、21~29、31、32、46~49/51~55不适用轴孔规格C。

“可选加工”见同步轮产品简介。带轮类型L150的齿数不超过50。孔径9.525仅适用轴孔规格H、P、V、F。

选购新JIS键槽孔+螺孔的轴孔直径10时，键槽尺寸可选择N-d10或N-d10K(请参阅同步轮产品简介)。

键槽尺寸

C：旧JIS键槽尺寸表

dH7 轴孔径·符号	bF7		t公差
C-d10	4	+0.022 +0.010	1.5	+0.1 0
C-d12	4		1.5
C-d15	5		2
C-d16
C-d18
C-d19
C-d20
C-d30	7	+0.028 +0.013	3
C-d33	10		3.5
C-d34
C-d35
C-d36
C-d37
C-d38
C-d39
C-d40
C-d41	12	+0.034 +0.016
C-d42
C-d43
C-d44
C-d45
C-d50

N：新JIS（B1301）键槽尺寸表

公称型号	dH7		bJS9		t公差
N-d8	8	+0.015 0	3	±0.0125	1.4	+0.1 0
N-d10	10		3	±0.0125	1.4
N-d10K	10		4	±0.015	1.8
N-d11	11	+0.018 0
N-d12	12
N-d12.7	12.7		5		2.3
N-d13	13
N-d14	14
N-d15	15
N-d16	16
N-d17	17
N-d18	18		6		2.8
N-d19	19	+0.021 0
N-d20	20
N-d21	21
N-d22	22
N-d23	23		8	±0.018	3.3	+0.2 0
N-d24	24
N-d25	25
N-d26	26
N-d27	27
N-d28	28
N-d29	29
N-d30	30
N-d31	31	+0.025 0	10
N-d32	32
N-d33	33
N-d34	34
N-d35	35
N-d36	36
N-d37	37
N-d38	38
N-d39	39		12	±0.021	3.3
N-d40	40
N-d41	41
N-d42	42
N-d43	43
N-d44	44
N-d45	45		14		3.8
N-d46	46
N-d47	47
N-d48	48
N-d49	49
N-d50	50
N-d51	51	+0.030 0	16		4.3
N-d52	52
N-d53	53
N-d54	54
N-d55	55
N-d56	56
N-d57	57
N-d58	58
N-d59	59		18		4.4
N-d60	60
N-d61	61
N-d62	62
N-d63	63
N-d64	64
N-d65	65
N-d66	66		20	±0.025	4.9
N-d67	67
N-d68	68
N-d69	69
N-d70	70
N-d71	71
N-d72	72
N-d73	73
N-d74	74
N-d75	75
N-d76	76		22		5.4
N-d77	77
N-d78	78
N-d79	79
N-d80	80
