大头锥角定位销 n6公差
图片仅供参考
收藏 分享

大头锥角定位销 n6公差

产品属性： 形状 大头形 硬度 淬火硬度58HRC~ 公差等级 Dn6 尺寸选择 P.B尺寸选择型 安装侧端面形状 直杆形 导入侧端面形状 无 导入头部形状 锥角形 导入表面形状 多棱形 肩部 无肩形 种类筛选 定位销
产品型号： 请点击左侧选项进行选型
代码代码分类材质硬度表面处理
JT-RXPGUP.B尺寸选择型 / Dn6SKS3淬火硬度58HRC~镀硬铬，镀层厚度3~5μm
JT-RXPGLP.B尺寸选择型 / Dn6SKD11淬火硬度58HRC~一

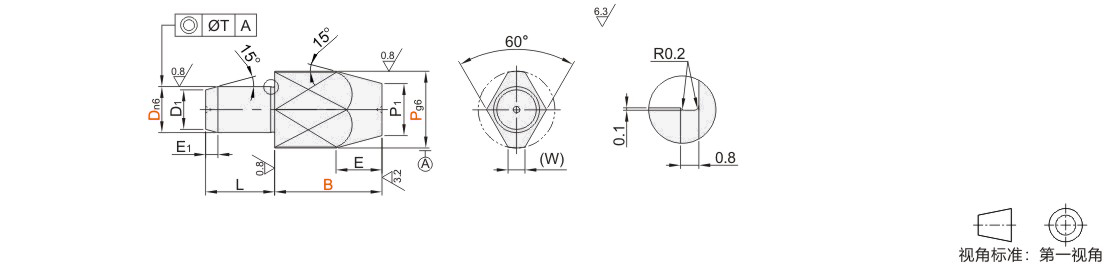

D1=D-E1*tan15*2;P1=P-E*tan15*2
工艺孔加工条件： D≠P 且(D ·P ·L ·B)≥4。(工艺孔详细尺寸见产品简介)

B尺寸公差表

B公差
7·10+0.046
+0.010
12~18+0.055
+0.012
22·25+0.067
+0.015




选型参数


选型表

型号Pg6BLEE1T(W)
代码Dn6
JT-RXPGU
JT-RXPGL		4 +0.016
+0.008		6 -0.004
-0.012		 7 12 641.20.021
6 8 -0.005
-0.014		10 16 961.61.6
10 10 18 2.5
12 -0.006
-0.017		10 18
8 +0.019
+0.010		16 -0.006
-0.017		13 22 12820.043.5
12 +0.023
+0.012		20 -0.007
-0.020		15 25 18925
25 2.5
