膜片式联轴器螺钉夹紧型双膜片

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 膜片	表面处理 / 主体	附件	类型
JT-NXUDD	铝合金	不锈钢	阳极氧化	内六角圆柱头螺钉	螺钉夹紧型 ● 单膜片
JT-NXUDX	铝合金	不锈钢	阳极氧化	内六角圆柱头螺钉	螺钉夹紧型 ● 双膜片

特点：即使在有径向偏差的状态下反冲力也很小，相对位移和转矩不变化。
部分产品表面处理为镀珍珠镍，具体请咨询我司工作人员。

偏心、偏角轴向位移如果同时出现多种偏差时，则各种偏差值为容许值会降低。

选型参数

尺寸性能表

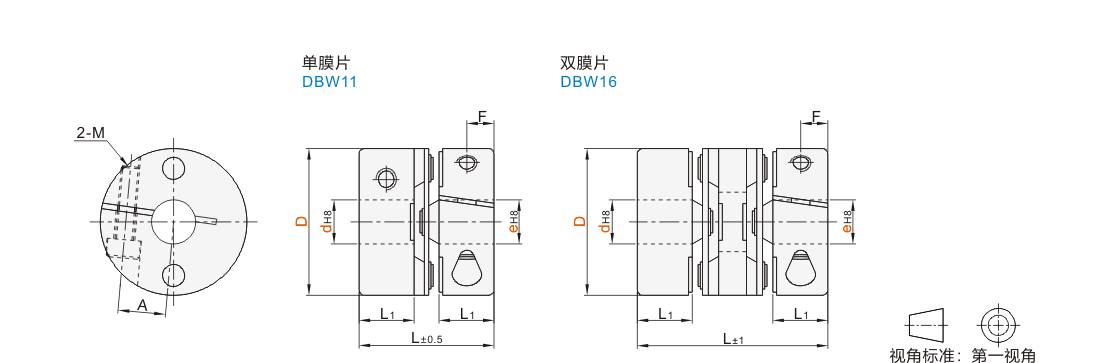

型号		L		L1	A	F	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	容许安装偏差						静态扭转刚性 (N·m/rad)		最高转速 (r/min)	惯性力矩 (kg·m²)		重量(g)
代码	D	JT-NXUDD	JT-NXUDX							角向(°)		径向(mm)		轴向(mm)		静态扭转刚性 (N·m/rad)			惯性力矩 (kg·m²)		重量(g)
代码	D	JT-NXUDD	JT-NXUDX							JT-NXUDD	JT-NXUDX	JT-NXUDD	JT-NXUDX	JT-NXUDD	JT-NXUDX	JT-NXUDD	JT-NXUDX		JT-NXUDD	JT-NXUDX	JT-NXUDD	JT-NXUDX
单膜片 JT-NXUDD 双膜片 JT-NXUDX	16	17.7	23.8	7	5	3	M2.5	1	0.4	2	3.5	0.1	0.3	±0.1	±0.3	90	70	9000	2.0×10^⁻⁷	2.4×10^⁻⁷	7	9
	20	18.4	26	7.5	6.5	3.7		1.7	0.6					±0.1	±0.4	170	130	7600	6.0×10^⁻⁷	7.2×10^⁻⁷	11	14
	25	21.6	30.2	9	8.5	4			1.4					±0.2	±0.5	300	240	6000	1.8×10^⁻⁶	2.2×10^⁻⁶	22	27
	32	29	41	12.4	10	6	M3		2.6					±0.3	±0.5	700	560	4800	5.2×10^⁻⁶	6.0×10^⁻⁶	50	60
	40	35	47	15.5	13.1	7.8	M4	2.5	4.4			0.15	0.4		±0.6	1200	980	4000	1.3×10^⁻⁵	1.7×10^⁻⁵	85	104
	50	40.5	57	18	16.7	9	M5	7	7			0.15	0.4		±0.6	1450	1100	3500	3.6×10^⁻⁵	4.6×10⁻⁵	170	210

惯性力矩和重量按最大孔径计算。此款联轴器锁紧螺丝会突出联轴器边缘直径位置，具体以实物为准！

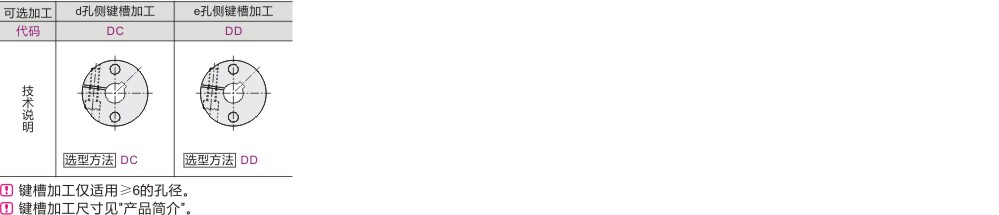

可选加工参数

暂未上传文档资料

膜片式联轴器 螺钉夹紧型 双膜片
