40系列链轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

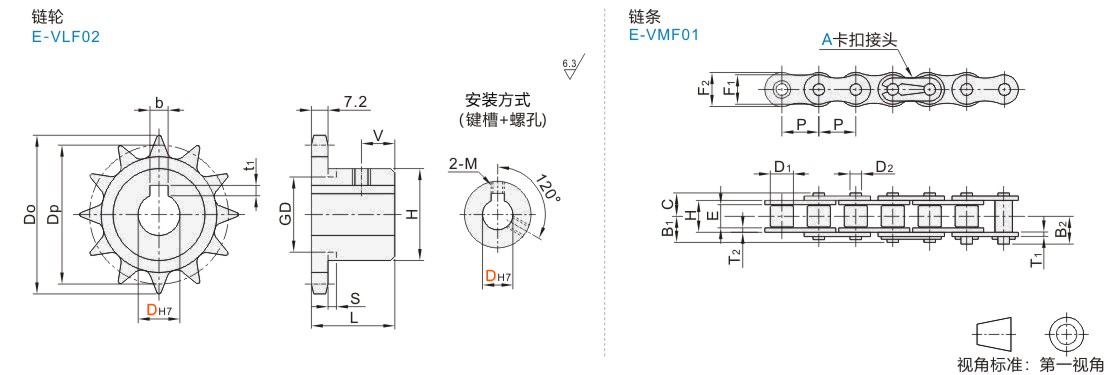

链轮

代码	材质	热处理	表面处理	类型
E-VLF02	S45C	齿顶高频	发黑	40系列（08A）

链条

代码	类型	节距（P）	材质
E-VMF01	40系列	12.7	钢

40系列链轮请勿与08B系列链轮配合。
工艺问题，无法保证多数个产品齿顶与键槽一致重合。

键槽尺寸

D	键槽 b×t1	M
D	键槽 b×t1	M	12	4×1.8	5
14~17	5×2.3	6
18~22	6×2.8	6
24~30	8×3.3	8

H值中带*号数据的链轮轮毂上有槽

齿数	S	GD
10	5.2	27
11		31
12		35

链条节数为偶数节时，产品附带一个全扣接头。
链条节数为奇数节时，产品附带一个全扣接头，一个半扣接头。
另需接头可单独订购，详情请在怡合达网站搜索JT-KGKSD/JT-KGKSU/JT-KGKDD/JT-KGKUD/JT-KGKQD/JT-KGKQU/JT-KGKFD/JT-KGKOD/JT-KGKXD/JT-KGKXU/JT-KGKLD/JT-KGKLU查看（如遇到其他特殊情况可咨询确认）。

选型参数

链轮

型号		轴孔径	外径	分度圆直径	轮毂		V
代码	齿数	DH7	Do	Dp	H	L	V
JT-VKIASU-40	10	12 15 16	46	41.1	32*	22	5
	11	15 16 18 20	51	45.08	36*
	12	15 16 18 20	55	49.JT-VMPSLCSFZMPNZFZ	40*
	13	15 16 18 20	59	53.JT-VMPSLCSFZMPNZFZ	37		6
	14	15 16 17 18 19 20 22 24 25	63	57.JT-VMPSLCSFZMPNZFZ	42
	15	15 16 17 18 19 20 22 24 25 28	67	61.08	46
	16	15 16 18 20 22 24 25 28 30	71	65.1	50
	17	15 16 18 19 20 22 24 25 28 30	76	69.12	54
	18	15 16 18 19 20 22 25 28 30	80	73.14	57
	19	15 16 18 20 22 25 28 30	84	77.16	62
	20	15 16 18 20 22 24 25 28 30	88	81.18	67	25	7
	21	18 20 22 24 25 28 30	92	85.21	71
	22	18 20 22 25 28 30	96	89.24	75
	23	18 20 22 25 28 30	100	93.27	77
	24	18 20 22 25 28 30	104	97.3	63
	25	18 20 22 24 25 28 30	108	101.33
	26	20 22 25 30	112	105.36
	28	20 22 25 28 30	120	113.43
	30	20 25 28 30	128	121.5
	32	20 25 28 30	137	129.57	68	28	10
	35	20 22 24 30	149	141.68
	36	20 22 25 28 30	153	145.72
	40	20 22 25 28 30	169	161.87

“键槽尺寸可选加工”见链轮/链条产品简介。

链条

型号		接头形式	内节内高			滚子外径				销轴															链节
代码	节数	接头形式	E			D1				C				B1				B2			D2				T1			T2			H			F1			F2
JT-VKGASD-40	4~	A(卡扣)	7.92			7.92				8.13				10.23				10.23			3.98				1.49			1.49			11.17			10.41			12.JT-VMPSLCSFZMPNZFZ
