桥式拖链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	打开方式	腔数	横梁	材质	颜色	允许温度	阻燃等级	类型
JT-KXKSD	不可打开	单腔	桥式	尼龙6+玻纤	黑色	-10℃~+80℃	UL94-HB	一般用

本系列拖链标准型号包含一套接头(移动端、固定端各一个)。

接头安装方向

规格	安装方向	移动端	固定端
101	S	内、外周自由安装	内、外周自由安装
202~206	A	外周安装
202~206	B	内周安装

每米链节数=1000÷节距P

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型	材质	表面处理
JT-KVKSD	一般用接头	SPCC※	铬酸盐光泽处理

※选择规格101时，其材质为不锈钢。

选型参数

拖链

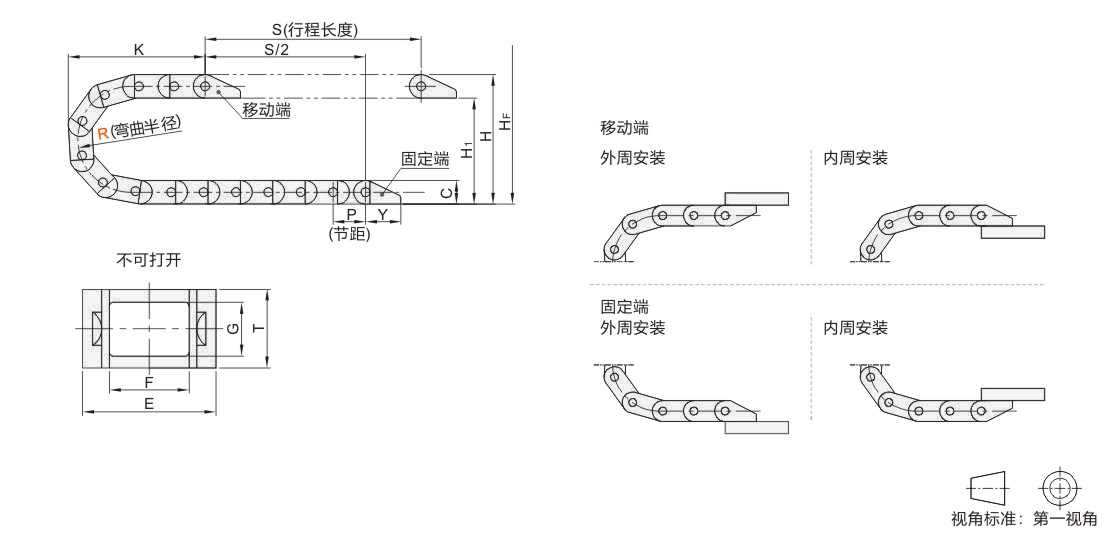

型号		弯曲半径 R	链节数 N	安装方向	接头	拖链尺寸							H	H1	K	实际安装高度 HF	最大电缆直径	自由间距	最大移动行程 (m)	最大承重 (kg/m)	重量 (kg/m)
代码	规格	弯曲半径 R	链节数 N	安装方向	接头	节距 P	内宽 F	外宽 E	内高 G	外高 T	Y	C	H	H1	K	实际安装高度 HF	最大电缆直径	自由间距	最大移动行程 (m)	最大承重 (kg/m)	重量 (kg/m)
JT-KXKSD	101	19	1~	S	JT-KVKSD	20	9	16	9	12	18	12	50	38	44	62	7	1.3	2.5	0.06	0.11
	202	30		A B		25	18	26	16	20	30	20	80	60	55	95	12	1.6	3.1	0.3	0.21
	202	45					18	26					110	90	70	125				0.3	0.21
	203	30					24	32					80	60	55	95				0.35	0.24
	203	45					24	32					110	90	70	125				0.35	0.24
	204	38				32	29	43		22	43	22	98	76	68	118		1.5	2.9	0.33	0.45
	204	50					29	43					122	100	80	142		1.5	2.9	0.33	0.45
	206	38					44	59					98	76	68	118		2.3	4.5	0.73	0.51
	206	50					44	59					122	100	80	142		2.3	4.5	0.73	0.51

接头

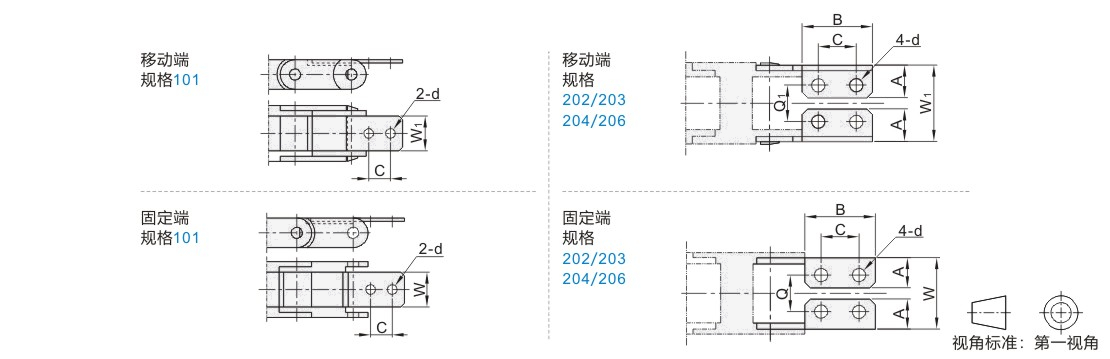

型号		安装方向	A	B	C	d	Q	W	Q1	W1
代码	规格	安装方向	A	B	C	d	Q	W	Q1	W1
JT-KVKSD	101	S	一	一	8	3.2	一	9	一	9
	202	A B	10	20	10	4.5	10.4	22.4	12.4	24.4
	203		10	20	10	4.5	16.4	28.4	18.4	30.4
	204		14	32	18	5.8	20	36	23.6	39.6
	206		14	32	18	5.8	36	52	39.6	55.6
