三角形把手内外螺纹型

图片仅供参考

三角形把手内外螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 握柄部	材质 / 螺纹部	表面处理 / 螺纹部	类型
JT-LQBDDO	PA6	S45C	镀锌	抗老化 ● 内螺纹型
JT-LQBDDX	PA6	SUS303	—	抗老化 ● 内螺纹型
JT-LQBDDL	PA6	SWCH10R	镀锌	抗老化 ● 外螺纹型
JT-LQBDDM	PA6	SUS303	—	抗老化 ● 外螺纹型

选型参数

JT-LQBDDO-16

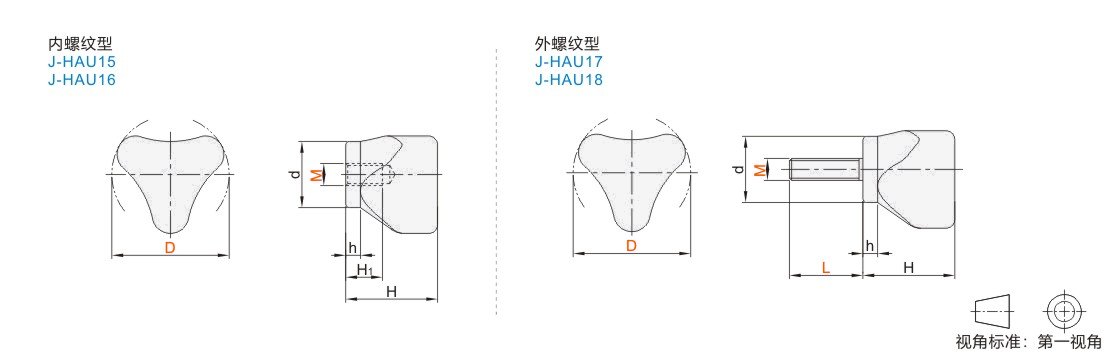

型号		D	握柄部颜色	d	H	H1	h	参考重量（Kg/pcs）
代码	M	D	握柄部颜色	d	H	H1	h	参考重量（Kg/pcs）
JT-LQBDDO JT-LQBDDX	3	16	E（亚光黑） Y（亚光银） J（亚光橙） B（亚光蓝） H（亚光黄）	9	12.5	5	2	0.010
	4							0.010
	5							0.009
	5	20		10	14	6	2.5	0.011
	6	20		10	14	6	2.5	0.010
	5	25		12	15.5	8	3	0.012
	6	25		12	15.5		3	0.011
	6	32		16	21		4	0.017
	8	32		16	21			0.025
	8	40		19.5	25	10		0.039
	10	40		19.5	25	10		0.049

型号		D	L	握柄部颜色	d	H	h	参考重量 (Kg/pcs)
代码	M	D	L	握柄部颜色	d	H	h	参考重量 (Kg/pcs)
JT-LQBDDL JT-LQBDDM	3	16	10 16	E（亚光黑） Y（亚光银） J（亚光橙） B（亚光蓝） H（亚光黄）	9	12.5	2	0.009~0.010
	4		10 16					0.010~0.011
	5		10 16 20					0.011~0.013
	5	20	10 16 20		10	14	2.5	0.013~0.014
	6	20	10 16 20 25		10	14	2.5	0.013~0.016
	5	25	20 25		12	15.5	3	0.015~0.016
	6	25	16 20 25		12	15.5	3	0.016~0.017
	6	32	20 25		16	21	4	0.021~0.022
	8	32	16 20 25		16	21		0.034~0.037
	8	40	16 20 25 30 40 50		19.5	25		0.048~0.059
	10	40	20 25 30 40 50		19.5	25		0.067~0.082
