选择代码

代码参数

本体材质

颜色

选型参数

安装孔距L *

椭圆形外装式拉手

图片仅供参考

椭圆形外装式拉手

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	颜色	类型
JT-TBSSD	PF	黑色	内装型 ● 圆角型
JT-TBSSU	PF	红色	内装型 ● 圆角型
JT-TBSSX	PA6+GF30	黑色	内装型 ● 圆角型

选型参数

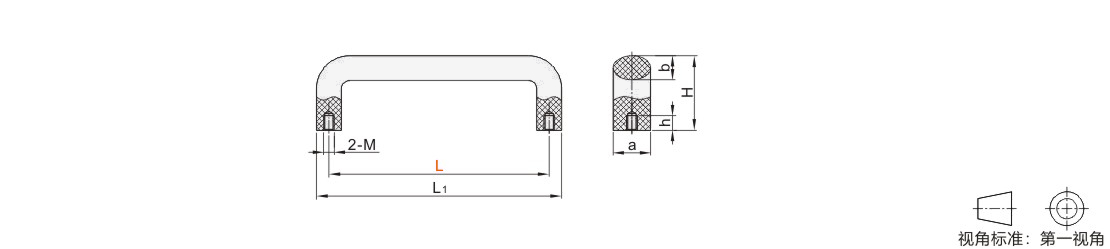

选型表

型号		L1	M	H		h	a	b	参考重量 (kg/pcs)
代码	L	L1	M	JT-TBSSD	JT-TBSSU	h	a	b	参考重量 (kg/pcs)
JT-TBSSD JT-TBSSU	90	106	M6	45	45	12	24	16	0.JT-VMPSLCSFZMPNZFZ
	*114	132	M6	50	—	22	32	21	0.10
	120	136	M8	50	50	16	27.5	20	0.10
	*120A	142		49.5	—	22	32	21	0.14
	*140	162		60	—	22	32	21	0.15
	160	176		50	60	16	27.5	20	0.16
	*160A	182		60	—	22	32	21	0.17
	180	196		55	55	16	27.5	20	0.19
	*180A	202		60	—	22	32	21	0.20
	*200	222			—	22		21	0.21
	240	256			60	16		20	0.22
	320	340			60				0.30
	400	416		65	65				0.37

带*规格仅适用于JT-TBSSD。

型号		L1	M	H	h	a	b	参考重量 (kg/pcs)
代码	L	L1	M	H	h	a	b	参考重量 (kg/pcs)
JT-TBSSX	90	108	M6	50	14	28	18	0.01
	120	140	M8	60	16	28	20	0.01
	180	200						0.02
	240	260						0.03
