还有0项未选择重置

选择代码

代码参数

材质

皮带宽度

表面处理

选型参数

齿数 *

带轮形状 *

轴孔规格 *

内径d(mm) *

台阶孔内径Z(mm) *

10~95/1

台阶孔深度J(mm) *

3~67/0.1

左端台阶孔内径Q(mm) *

10~95/1

右端台阶孔内径R(mm) *

10~95/1

左端台阶孔深度S(mm) *

3~17/1

右端台阶孔深度T(mm) *

3~17/1

图片仅供参考

AT10型梯形齿同步轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	表面处理
EAY01	AT10150	15	10.0	铝合金	铝合金	本色阳极氧化
EAY02	AT10150	15	10.0	铝合金	铝合金	黑色阳极氧化
EAY03	AT10150	15	10.0	铝合金	铝合金	喷砂镀镍
EAY08	AT10150	15	10.0	S45C	SPCC	发黑
EAY09	AT10150	15	10.0	S45C	SPCC	喷砂镀镍
EAY11	AT10200	20	10.0	铝合金	铝合金	本色阳极氧化
EAY12	AT10200	20	10.0	铝合金	铝合金	黑色阳极氧化
EAY13	AT10200	20	10.0	铝合金	铝合金	喷砂镀镍
EAY18	AT10200	20	10.0	S45C	SPCC	发黑
EAY19	AT10200	20	10.0	S45C	SPCC	喷砂镀镍
EAY21	AT10250	25	10.0	铝合金	铝合金	本色阳极氧化
EAY22	AT10250	25	10.0	铝合金	铝合金	黑色阳极氧化
EAY23	AT10250	25	10.0	铝合金	铝合金	喷砂镀镍
EAY28	AT10250	25	10.0	S45C	SPCC	发黑
EAY29	AT10250	25	10.0	S45C	SPCC	喷砂镀镍
EAY31	AT10300	30	10.0	铝合金	铝合金	本色阳极氧化
EAY32	AT10300	30	10.0	铝合金	铝合金	黑色阳极氧化
EAY33	AT10300	30	10.0	铝合金	铝合金	喷砂镀镍
EAY38	AT10300	30	10.0	S45C	SPCC	发黑
EAY39	AT10300	30	10.0	S45C	SPCC	喷砂镀镍
EAY41	AT10400	40	10.0	铝合金	铝合金	本色阳极氧化
EAY42	AT10400	40	10.0	铝合金	铝合金	黑色阳极氧化
EAY43	AT10400	40	10.0	铝合金	铝合金	喷砂镀镍
EAY48	AT10400	40	10.0	S45C	SPCC	发黑
EAY49	AT10400	40	10.0	S45C	SPCC	喷砂镀镍
EAY51	AT10500	50	10.0	铝合金	铝合金	本色阳极氧化
EAY52	AT10500	50	10.0	铝合金	铝合金	黑色阳极氧化
EAY53	AT10500	50	10.0	铝合金	铝合金	喷砂镀镍
EAY58	AT10500	50	10.0	S45C	SPCC	发黑
EAY59	AT10500	50	10.0	S45C	SPCC	喷砂镀镍

轴孔P·N·C螺孔尺寸表

轴孔内径 dH7	M	附件紧定螺钉
10~12	M4	M4x3
12.7~17	M5	M5x4
18~30	M6	M6x5
31~45	M8	M8x6
46~70	M10	M10x8

选型参数

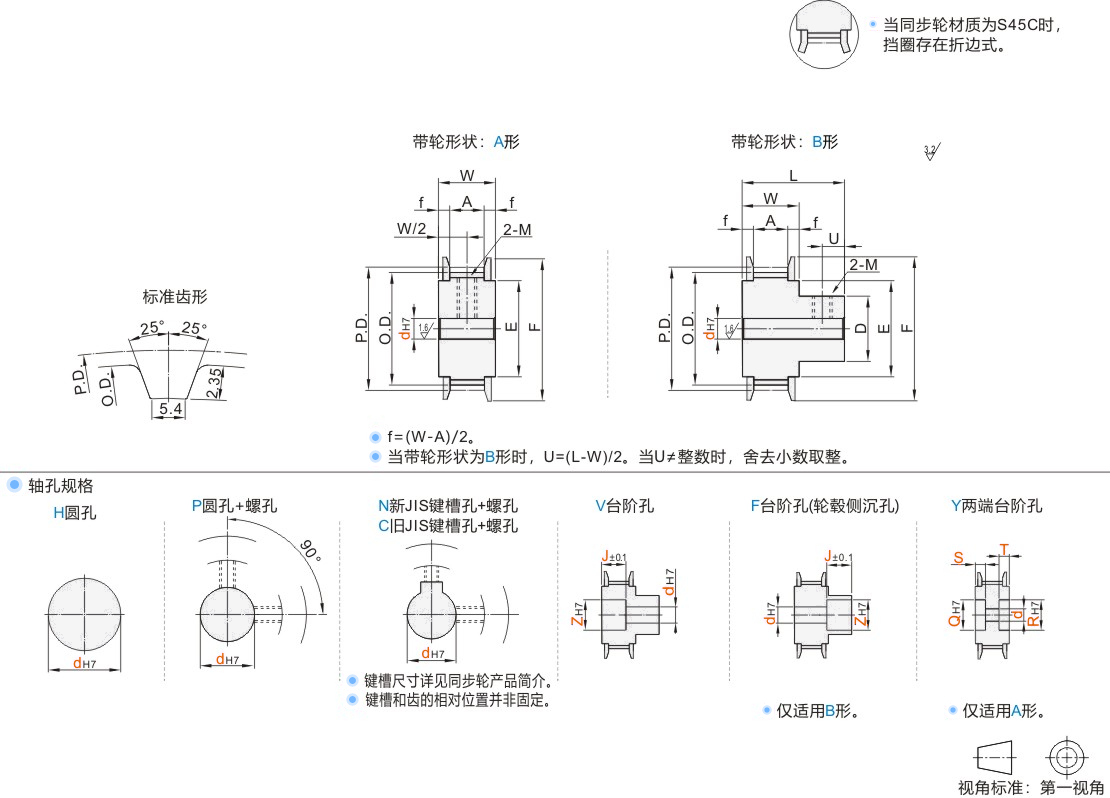

选型表

型号		带轮形状	轴孔规格	轴孔规格dH7(最小单位1)									轴孔V、F			轴孔Y (最小单位1)		P.D.	O.D.	D	F	E	带轮公称宽度
型号				A形					B形				Z(最小单位1)		J (最小单位0.1)	轴孔Y (最小单位1)							带轮公称宽度
代码	齿数			H	P	N∙C	V	Y	H	P	N∙C	V∙F	A形	B形	J (最小单位0.1)	Q∙R	S∙T						A	W	L
铝合金 JT-VBRSD-AT10150 JT-VBRQD-AT10300 JT-VBRSU-AT10150 JT-VBRQU-AT10300 JT-VBRSQ-AT10150 JT-VBRQQ-AT10300 JT-VBRDD-AT10200 JT-VBRFD-AT10400 JT-VBRDU-AT10200 JT-VBRFU-AT10400 JT-VBRDQ-AT10200 JT-VBRFQ-AT10400 JT-VBRUD-AT10250 JT-VBROD-AT10500 JT-VBRUU-AT10250 JT-VBROU-AT10500 JT-VBRUQ-AT10250 JT-VBROQ-AT10500 S45C JT-VBRSM-AT10150 JT-VBRQM-AT10300 JT-VBRSG-AT10150 JT-VBRQG-AT10300 JT-VBRDM-AT10200 JT-VBRFM-AT10400 JT-VBRDG-AT10200 JT-VBRFG-AT10400 JT-VBRUM-AT10250 JT-VBROM-AT10500 JT-VBRUG-AT10250 JT-VBROG-AT10500	12	A	H P N C V F Y	8～23	8～18	8～18	8～21	8～21	—	—	—	—	10～23	—	A形时 3.0≤J≤W-3.0 B形时 30≤J≤L-30	10～23	3~17 S+T≤W-3	38.2	36.35	—	40	27	皮带宽度15 皮带宽度30 AT10150 AT10300 A:16.5 A:32 W:22.5 W:37 L:38(40)* L:52(57)* 皮带宽度20 皮带宽度40 AT10200 AT10400 A:21.5 A:43 W:27.5 W:48 L:43(45)* L:61(63)* 皮带宽度25 皮带宽度50 AT10250 AT10500 A:26.5 A:53 W:32.5 W:58 L:48(50)* L:70
	14	A B		10～32	10～26	10～26	10～30	10～30	10～30	10～24	10～18	10～28	12～32	12～30		12～32		44.56	42.70	34	52	36
	15			10~33	10~26	10~26	10~31	10~31	10~31	10~25	10~20	10~29	12~33	12~31		12～33		47.75	45.90	35	58	40
	16			12～36	12～30	12～30	12～34	12～34	12～31	12～25	12～20	12～29	14～36	14～31		14～36		50.93	49.05		58	40
	18			12～41	12～30	12～30	12～39	12～39	12～31	12～25	12～20	12～29	14～41	14～31		14～41		57.30	55.45		61	45
	20			12～46	12～40	12～40	12～44	12～44	12～36	12～30	12～25	12～34	14～46	14～36		14～46		63.66	61.80	40	67	50
	22			12～56	12～48	12～48	12～54	12～54	12～36	12～30	12～25	12～34	14～56	14～36		14～56		70.03	68.15	40	80	60
	24			12～63	12～50	12～50	12～61	12～61	12～46	12～38	12～32	12～44	14～63	14～46		14～63		76.39	74.55	50	87	67
	25			12～63	12～50	12～50	12～61	12～61	12～46	12～38	12～32	12～44	14～63	14～46		14～63		79.58	77.70
	26			12～63	12～50	12～50	12～61	12～61	12～46	12～38	12～32	12～44	14～63	14～46		14～63		82.76	80.90
	28			12～68	12～57	12～55	12～66	12～66	12～55	12～45	12～40	12～53	14～68	14～55		14～68		89.13	87.25	60	95	75
	30			12～76	12～65	12～55	12～74	12～74	12～55	12～45	12～40	12～53	14～76	14～55		14～76		95.49	93.65		104	84
	32			20～80	20～70	20～55	20～80	20～80	20～55	20～45	20～40	20～53	22～82	20～55		22～82		101.86	100.00		111	90
	36			20～85	20～70	20～55	20～85	20～85	20～55	20～45	20～40	20～53	22～94	20～55		22～94		114.59	112.75		123	102
	40			20～85	20～70	20～55	20～85	20～85	20～55	20～45	20～40	20～53	22～95	20～55		22～95		127.32	125.45		135	115
	44			20～85	20～70	20～55	20～85	20～85	20～55	20～45	20～40	20～53	22～95	20～55		22～95		140.06	138.20		152	130
	48			20～85	20～70	20～55	20～85	20～85	20～55	20～45	20～40	20～53	22～95	20～55		22～95		152.79	150.95		160	140
	50			20～85	20～70	20～55	20～85	20～85	20～55	20～45	20～40	20～53	22～95	20～55		22～95		159.15	157.30	100	170	150
	60			20～85	20～70	20～55	20～85	20～85	20～55	20～45	20～40	20～53	22～95	20～55		22～95		190.99	189.1	100	200	180

选择轴孔规格H、V、F、Y时，无螺孔。孔径8、9 、11、13、14、17、21~29、31~32、46~49，不适用轴孔规格C。 *齿数30~60只适用于L( )内的尺寸。
选购新JIS键槽孔+螺孔的轴孔直径10时，键槽尺寸可选择N-d10或N-d10K（请参阅同步轮产品简介）。孔径9.525仅适用轴孔规格H、P、V、F。 "可选加工"见同步轮产品简介。

键槽尺寸

C：旧JIS键槽尺寸表

dH7 轴孔径·符号	bF7		t公差
dH7 轴孔径·符号	bF7		t公差	C-d10	4	+0.022 +0.010	1.5	+0.1 0
C-d12					4		1.5
C-d15	5	2
C-d16
C-d18
C-d19
C-d20
C-d30	7	+0.028 +0.013	3
C-d33	10		3.5
C-d34
C-d35
C-d36
C-d37
C-d38
C-d39
C-d40
C-d41	12	+0.034 +0.016
C-d42
C-d43
C-d44
C-d45
C-d50

N：新JIS（B1301）键槽尺寸表

公称型号	dH7		bJS9		t公差
N-d8	8	+0.015 0	3	±0.0125	1.4	+0.1 0
N-d10	10		3	±0.0125	1.4
N-d10K	10		4	±0.015	1.8
N-d11	11	+0.018 0
N-d12	12
N-d12.7	12.7		5		2.3
N-d13	13
N-d14	14
N-d15	15
N-d16	16
N-d17	17
N-d18	18		6		2.8
N-d19	19	+0.021 0
N-d20	20
N-d21	21
N-d22	22
N-d23	23		8	±0.018	3.3	+0.20
N-d24	24
N-d25	25
N-d26	26
N-d27	27
N-d28	28
N-d29	29
N-d30	30
N-d31	31	+0.025 0	10
N-d32	32
N-d33	33
N-d34	34
N-d35	35
N-d36	36
N-d37	37
N-d38	38
N-d39	39		12	±0.021	3.3
N-d40	40
N-d41	41
N-d42	42
N-d43	43
N-d44	44
N-d45	45		14		3.8
N-d46	46
N-d47	47
N-d48	48
N-d49	49
N-d50	50
N-d51	51	+0.030 0	16		4.3
N-d52	52
N-d53	53
N-d54	54
N-d55	55
N-d56	56
N-d57	57
N-d58	58
N-d59	59		18		4.4
N-d60	60
N-d61	61
N-d62	62
N-d63	63
N-d64	64
N-d65	65
N-d66	66		20	±0.025	4.9
N-d67	67
N-d68	68
N-d69	69
N-d70	70
N-d71	71
N-d72	72
N-d73	73
N-d74	74
N-d75	75
N-d76	76		22		5.4
N-d77	77
N-d78	78
N-d79	79
N-d80	80

可选加工参数

暂未上传文档资料
