代码	材质	使用温度	颜色	类型
JT-JXGSD	聚甲醛（POM）	-50~90℃	黄色	标准型
JT-JXGSU	聚甲醛（POM）	-50~90℃	黄色	紧凑型

特点
自润滑，免维护，低噪音，适用于污垢或灰尘环境；
对轴材料的硬度以及安装孔的精度要求较低。
推荐配套轴公差：h6~ h9

选型参数

选型表

型号		d公差	D	L		t		T1	Z		r		T2	重量(g)
代码	d	d公差	D	JT-JXGSD	JT-JXGSU	t		T1	Z		r		T2	JT-JXGSD	JT-JXGSU
标准型 JT-JXGSD 紧凑型 JT-JXGSU	10	+0.070 +0.030	12	28	25	0.8	0 -0.1	0.8	2.5	-0.1 -0.5	3	-0.1 -0.2	0.4	1.3	1.1
	12		14	31	27			1	3		3			1.6	1.4
	16		18	35	29			1.2	3.5		3.5			2.2	1.9
	20		23	44	29			1.2	4		5		0.5	5	3.3
	25		28	57	39			1.5						8	5.5
	30	+0.085 +0.040	34	67	49			1.5						15.1	11.1
	40	+0.085 +0.040	44	79	59	1.3		2	5		6		0.6	25.6	19
	50	+0. 100 +0.050	55	99	69	1.3		2	6		7		0.7	50.6	35.3

d公差为装入标准座孔后的公差。

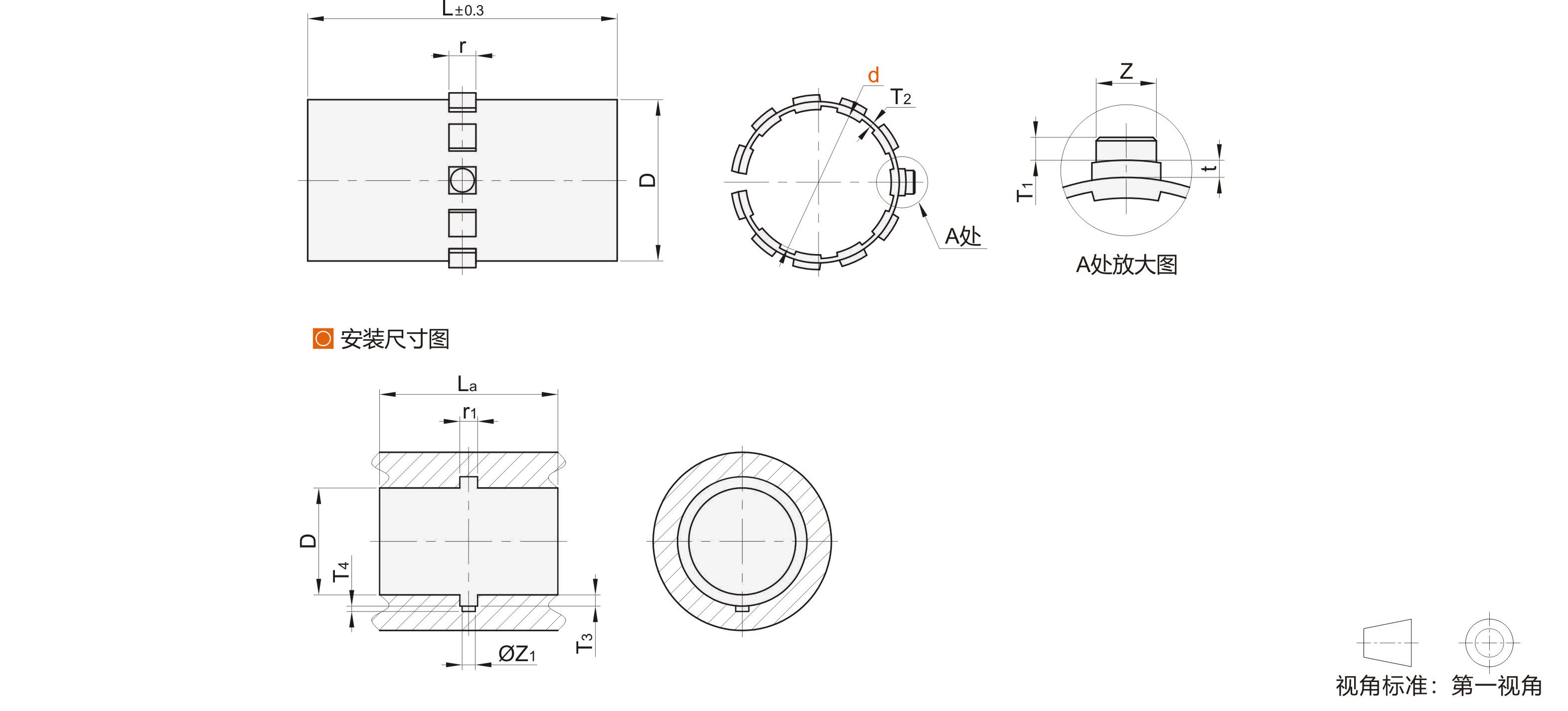

推荐安装孔尺寸参数

型号		D	La		r1	T3	T4	Z1
代码	d	D	JT-JXGSD	JT-JXGSU	r1	T3	T4	Z1
标准型 JT-JXGSD 紧凑型 JT-JXGSU	10	12	29	26	3	0.8	1	2.6
	12	14	32	28	3	1	1.5	3.1
	16	18	36	30	3.5	1.2	1.7	3.6
	20	23	45	30	5	1.2	2	3.6
	25	28	58	40		1.5		4.1
	30	34	68	50		1.5		4.1
	40	44	80	60	6	2	2.5	5.1
	50	55	100	70	7	2	2.5	6.1
