外形

尺寸选择

材质

表面处理

选型参数

规格 *

Y(mm) *

2~65/1

F(mm) *

3~160/1

螺纹长度E(mm) *

3~42/1

悬臂销外螺纹安装带挡圈槽

图片仅供参考

悬臂销外螺纹安装带挡圈槽

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	表面处理	类型
JT-ROMXSD	代码 / 标准型	S45C	发黑	带挡圈槽型螺纹长度固定型
—	代码 / 六角型	S45C	发黑	带挡圈槽型螺纹长度固定型
JT-ROMXSU	代码 / 标准型	S45C	无电解镀镍	带挡圈槽型螺纹长度固定型
JT-ROMMSU	代码 / 六角型	S45C	无电解镀镍	带挡圈槽型螺纹长度固定型
JT-ROMXSX	代码 / 标准型	SUS304	—	带挡圈槽型螺纹长度固定型
—	代码 / 六角型	SUS304	—	带挡圈槽型螺纹长度固定型
JT-ROMXDD	代码 / 标准型	S45C	发黑	带挡圈槽型螺纹长度指定型
—	代码 / 六角型	S45C	发黑	带挡圈槽型螺纹长度指定型
JT-ROMXDU	代码 / 标准型	S45C	无电解镀镍	带挡圈槽型螺纹长度指定型
JT-ROMMDU	代码 / 六角型	S45C	无电解镀镍	带挡圈槽型螺纹长度指定型
JT-ROMXDX	代码 / 标准型	SUS304	—	带挡圈槽型螺纹长度指定型
—	代码 / 六角型	SUS304	—	带挡圈槽型螺纹长度指定型

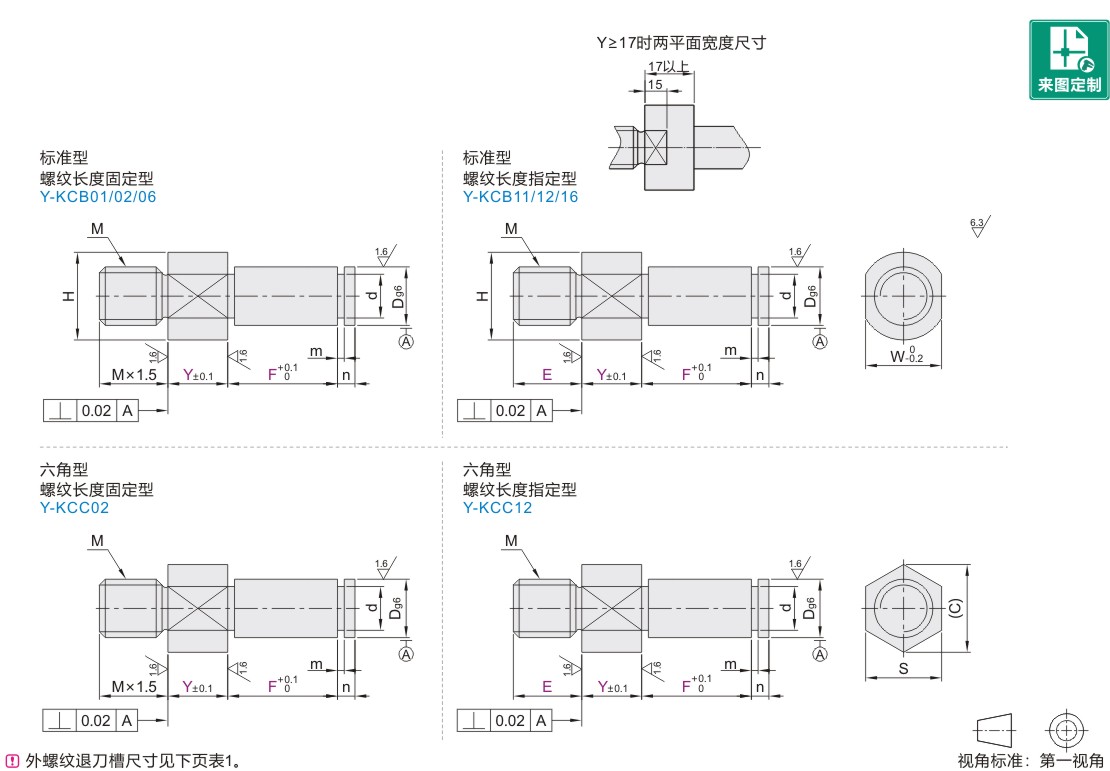

选型参数

选型表

标准型

型号		Dg6		最小单位1			H	W	M	d		m	n
代码	规格	Dg6		Y	F	E	H	W	M	d		m	n
螺纹长度固定型 JT-ROMXSD JT-ROMXSU JT-ROMXSX 螺纹长度指定型 JT-ROMXDD JT-ROMXDU JT-ROMXDX	3	3	-0.002 -0.008	2~32	3~55	3~8	7	5	M3	2	+0.06 0	0.5	2
	3A	3	-0.002 -0.008			3~8	11	9	M3	2		0.5
	4	4	-0.004 -0.012			4~10	8	6	M4	3		0.7
	4A	4				4~10	12	10	M4	3
	5	5				5~12	9	7	M5	4	+0.075 0
	5A	5				5~12	13	11	M5	4
	6	6		2~65	5~110	6~15	10	8	M6	5
	6A	6				6~15	14	12	M6	5
	8	8	-0.005 -0.014			8~18	12	10	M8	7	+0.09 0	0.9	3
	8A	8				8~18	16	14	M8	7	+0.09 0	0.9
	10	10				10~22	15	13	M10	9.6	0 -0.09	1.15
	10A	10				10~22	20	17	M10	9.6	0 -0.09
	12	12	-0.006 -0.017		10~160	12~25	17	14	M12	11.5	0 -0.110		4
	13	13					18	15		12.4
	15	15					20	17		14.3
	16	16					21	18		15.2
	17	17					22	19		16.2
	18	18					23	20		17		1.35
	20	20	-0.007 -0.020	4~65		20~32	26	24	M20	19	0 -0.210
	20A	20					26		M16	19
	22	22					28		M20	21			5
	22A	22					28		M16	21
	25	25					31	27	M20	23.9
	25A	25					31	27	M16	23.9
	30	30					36	32	M20	28.6		1.65
	30A	30					36	32	M16	28.6		1.65

六角型

型号		Dg6		最小单位1			S	(C)	M	d		m	n
代码	规格	Dg6		Y	F	E	S	(C)	M	d		m	n
螺纹长度固定型 JT-ROMMSU 螺纹长度指定型 JT-ROMMDU	3	3	-0.002 -0.008	2~32	3~55	3~8	6	6.9	M3	2	+0.060 0	0.5	2
	4	4	-0.004 -0.012			4~10	6	6.9	M4	3	+0.060 0	0.7
	5	5				5~12	7	8.1	M5	4	+0.075 0
	6	6		2~65	5~110	6~15	8	9.2	M6	5	+0.075 0
	8	8	-0.005 -0.014			8~18	10	11.5	M8	7	+0.090 0	0.9	3
	10	10	-0.005 -0.014			10~22	13	15	M10	9.6	0 -0.090	1.15
	12	12	-0.006 -0.017		10~160	12~25	14	16.2	M12	11.5	0 -0.110
	13	13					17	19.6		12.4			4
	15	15					17	19.6		14.3
	16	16					19	21.9		15.2
	17	17					19	21.9		16.2
	18	18		4~65			24	27.7		17		1.35
	20	20	-0.004 -0.012			20~42			M20	19	0 -0.210
	20A	20	-0.004 -0.012						M16	19
	22	22	-0.007 -0.020						M20	21			5
	22A	22							M16	21
	25	25					27	31.2	M20	23.9
	25A	25					27	31.2	M16	23.9
	30	30					32	36.9	M20	28.6		1.65
	30A	30					32	36.9	M16	28.6		1.65
