选择代码

代码参数

表面处理

选型参数

内径d(mm) *

免键胀套薄壁型

图片仅供参考

免键胀套薄壁型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-VDTOD	S45C	—	薄壁型 ● 未开槽
JT-VDTOU	S45C	发黑	薄壁型 ● 未开槽

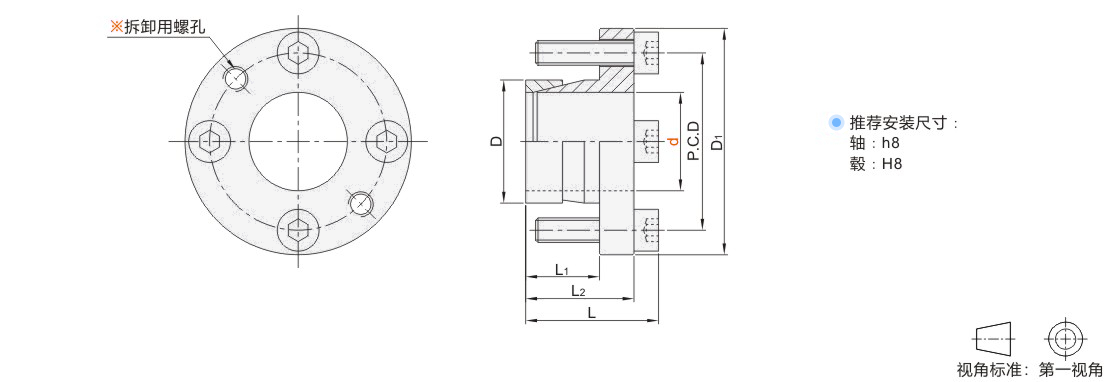

※拆卸用螺孔的螺径与锁紧螺栓相同。

选型参数

选型表

型号								D	D1				P.C.D				L1						L2			L				DIN912-12.9级锁紧螺钉										容许最大扭矩 (N·M)					容许轴向负载 (kN)
代码		d						D	D1				P.C.D				L1						L2			L				规格			数量				锁紧扭矩 Ts(Nm)			容许最大扭矩 (N·M)					容许轴向负载 (kN)
JT-VDTOD JT-VDTOU		5						8	22				15				9.5						13.5			16.5				M3×10			3				1.9			4.01					1.63
		6						9	23				16																											5.05					1.66
		8						11	25				18																											8.4					2.01
		10						13	29				21				11.5						16.5			20.5				M4×18							3.9			19					3.66
		12						15	31				23				11.5						16.5			20.5														24					3.23
		14						18	36				26				14						20			24							4							36					5.21
		15						19	37				27																											40					5.98
		16						20	38				28																											42					5.17
		17						21	39				29																											45					5.10
		19						24	42				32																											48					5.03
		20						25	46				36				15						22			27				M5×20							7.8			98					9.68
		22						26	47				37																											109					9.90
		24						28	49				39																											121					9.98
		25						30	51				41																											125					9.00
		30						35	56				46																											139					9.20

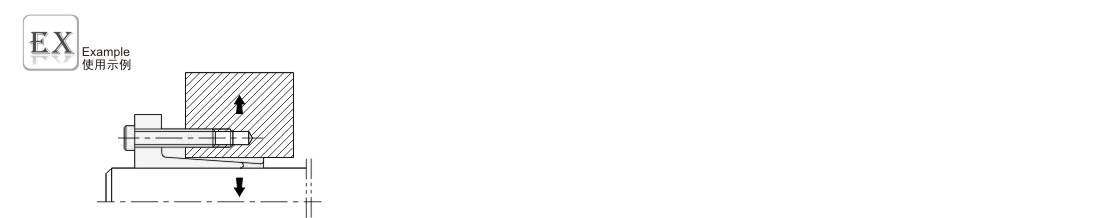

使用示例

可选加工参数

产品名称

暂未上传文档资料
