方形丝杠支座组件（固定侧，侧面带孔，带缓冲块）

图片仅供参考

方形丝杠支座组件（固定侧，侧面带孔，带缓冲块）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①③⑥	材质 / ④	材质 / ⑧	表面处理 / ①③④⑥	类型
JT-IVXXM	S45C	SUJ2	聚氨酯	发黑	带缓冲块型 ● 固定侧

①②③为一体，请勿拆解，否则将影响精度。

轴承已经封入适量锂皂基抗极压润滑脂。

使用经预压调整后的JIS 5级的角接触球轴承、最适用于高精度、
高速旋转用途。

构成零件

编号	零件名称	数量
①	轴承座本体	1
②	角接触球轴承 5级	1对
③	轴承盖	1
④	间隔环	2
⑤	内六角紧定螺丝附铜片	2
⑥	紧固螺帽	1
⑦	油封	2
⑧	聚氨酯缓冲块	1

选型参数

选型表

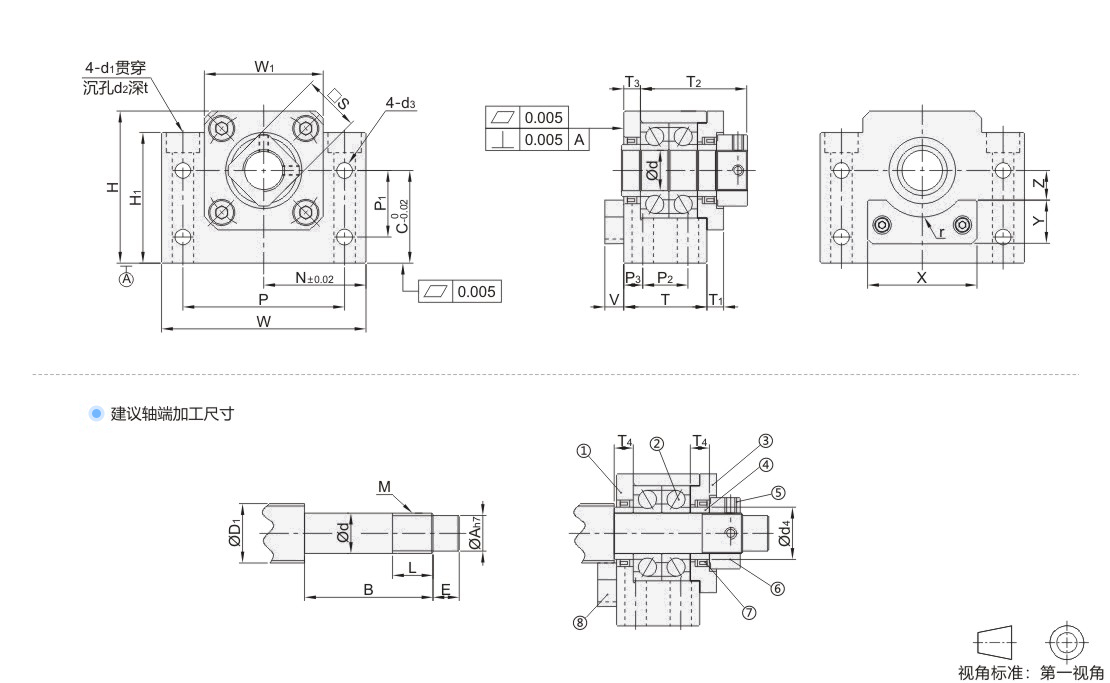

型号		Ød	T	T1	T2	T3	W	H	C	W1	H1	P	P1	P2	P3	Ød1	Ød2	t	N	Ød3	S	缓冲块尺寸					适用油封轴径 Ød4	建议轴端加工尺寸
型号																						缓冲块尺寸						搭配丝杠轴径	轴端部外径		轴端部加工尺寸			公称螺纹		间隔环长度
代码	规格																					X	Y	Z	r	V		ØD1	Ød		ØA	B	E	M	L	T4
JT-IVXXM	10S	10	25	5	29.5	5	60	39	22	34	32.5	46	15	13	6	6.6	11	5	30	5.5	16	34	10	6	12	10	12	12/ 14/15	10	-0.005 -0.012	8	36	15	M10×P1.0	16	5.5
	10	10						39	22	34			15					5			16		10	6	12		14.4	12/ 14/15	10	-0.005 -0.012	8			M10×P1.0	16
	12	12						43	25	35			18					1.5			19		13	7	14		15.4	14/ 15/16	12	-0.005 -0.012	10			M12×P1.0	14
	15	15	27	6	32	6	70	48	28	40	38	54	18	15				6.5	35		22	42	16	7	17		19.4	18/20	15	-0.005 -0.014	12	40	20	M15×P1.0	12	6
	17	17	35	9	44	7	86	64	39	50	55	68	28	19	8	9	14	8.6	43	6.6	24	54	19	10	22		24.4	20/25	17	-0.005 -0.014	15	53	23	M17×P1.0	17	7
	20	20	35	8	43	8	88	60	34	52	50	70	22	19	8	9	14	8.5	44	6.6	30	54	20	10	23		27.4	25/28	20	-0.005 -0.014	17	53	25	M20×P1.0	15	8
	25	25	42	12	54	9	106	80	48	64	70	85	33	22	10	11	17.5	11	53	9	35	66	23	13	28		31.4	32/36	25	-0.005 -0.014	20	65	30	M25×P1.5	18	9
	30	30	45	14	61	9	128	89	51	76	78	102	33	23	11	14	20	13	64	11	40	80	28	15	33		37.4	36/40	30	-0.005 -0.015	25	72	38	M30×P1.5	25	9
	35	35	50	14	67	12	140	96	52	88	79	114	35	26	12	14	20	13	70	11	50	88	32	17	38		44.4	45	35	-0.008 -0.018	30	82	45	M35×P1.5	26	12
	40	40	61	18	76	15	160	110	60	100	90	130	37	33	14	18	26	17.5	80	14	50	100	35	20	42		49.4	50	45	-0.008 -0.018	35	94	50	M40×P1.5	30	15
