气动滑台循环式直线导轨双作用

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	动作形式	类型
WHA13	双作用	气动滑台 ● 循环式直线导轨

理论出力表

代码	动作方向	受压面积 (mm²)	使用压力(MPa)
代码	动作方向	受压面积 (mm²)	0.2	0.3	0.4	0.5	0.6	0.7
16	伸	402	80	121	161	201	241	281
16	缩	302	60	91	121	151	181	211

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

调整装置

缸径	调节行程范围		A	B	C	D	E
缸径	前	后	A	B	C	D	E
8	20	20	11.5	25	2	25	2
12	18	18	10	29.5	—	29.5	—
16	22	22	12.5	36.5	—	36.5	—
20	35	35	16	46.5	0.5	46.5	0.5
25	35	35	16.5	54.5	—	54.5	—

选型参数

选型表

型号		行程	磁性开关数量	调整装置	接管螺纹	使用流体	最高使用压力 MPa	最低使用压力 MPa	环境和流体温度	活塞使用速度 mm/s	行程长度公差	给油
代码	缸径	行程	磁性开关数量	调整装置	接管螺纹	使用流体	最高使用压力 MPa	最低使用压力 MPa	环境和流体温度	活塞使用速度 mm/s	行程长度公差	给油
WHA13	16	10	0~2	N(无) 带橡胶限位器带液压缓冲器带金属限位器 AS(前端调程) BS(前端调程) CS(前端调程) AT(后端调程) BT(后端调程) CT(后端调程) A(两端调程) B(两端调程) C(两端调程)	M5	空气	0.7	0.15	-10~60℃	50~500	+1 0	不需要
		20
		30
		40
		50
		75
		100
		125

配套磁性开关WHS13-L2-2。

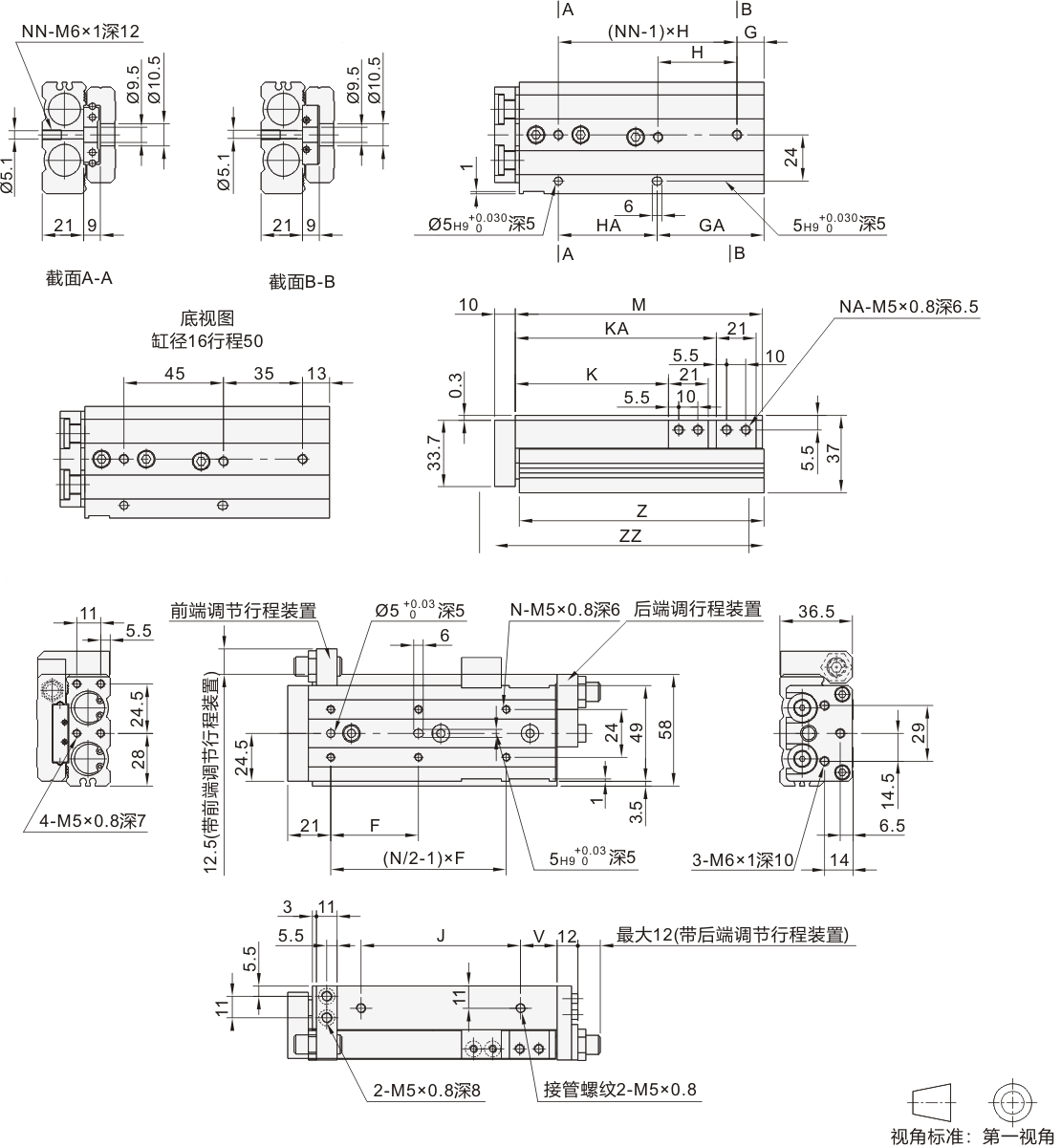

代码	F	N	G	H	NN	GA	HA	V	J	K	KA	NA	M	Z	ZZ
10	38	4	18	39	2	18	39	12	40	28	—	4	78	77	89
20	38		18	39		18	39		40	38			78	77	89
30	48		19	48		19	48		50	48			88	87	99
40	58		19	58		19	58		60	58			98	97	109
50	40	6	—	—	3	48	45	20	68	68	91	8	114	113	125
75	46	6	21	52	3	73	52	15	105	93	123		146	145	157
100	44	8	36	44	4	80	88	18	145	118	166		189	188	200
125	44	10	17	44	5	105	88	23	165	143	191		214	213	225

暂未上传文档资料

代码	F	N	G	H	NN	GA	HA	V	J	K	KA	NA	M	Z	ZZ
10	38	4	18	39	2	18	39	12	40	28	—	4	78	77	89
20	38		18	39		18	39		40	38			78	77	89
30	48		19	48		19	48		50	48			88	87	99
40	58		19	58		19	58		60	58			98	97	109
50	40	6	—	—	3	48	45	20	68	68	91	8	114	113	125
75	46	6	21	52	3	73	52	15	105	93	123		146	145	157
100	44	8	36	44	4	80	88	18	145	118	166		189	188	200
125	44	10	17	44	5	105	88	23	165	143	191		214	213	225

代码	F	N	G	H	NN	GA	HA	V	J	K	KA	NA	M	Z	ZZ
10	38	4	18	39	2	18	39	12	40	28	—	4	78	77	89
20	38		18	39		18	39		40	38			78	77	89
30	48		19	48		19	48		50	48			88	87	99
40	58		19	58		19	58		60	58			98	97	109
50	40	6	—	—	3	48	45	20	68	68	91	8	114	113	125
75	46	6	21	52	3	73	52	15	105	93	123		146	145	157
100	44	8	36	44	4	80	88	18	145	118	166		189	188	200
125	44	10	17	44	5	105	88	23	165	143	191		214	213	225

气动滑台 循环式直线导轨 双作用

气动滑台循环式直线导轨双作用

代码	F	N	G	H	NN	GA	HA	V	J	K	KA	NA	M	Z	ZZ
10	38	4	18	39	2	18	39	12	40	28	—	4	78	77	89
20	38		18	39		18	39		40	38			78	77	89
30	48		19	48		19	48		50	48			88	87	99
40	58		19	58		19	58		60	58			98	97	109
50	40	6	—	—	3	48	45	20	68	68	91	8	114	113	125
75	46	6	21	52	3	73	52	15	105	93	123		146	145	157
100	44	8	36	44	4	80	88	18	145	118	166		189	188	200
125	44	10	17	44	5	105	88	23	165	143	191		214	213	225
