支柱固定夹开口式同径正交

图片仅供参考

支柱固定夹开口式同径正交

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	类型	材质	表面处理	附件(螺钉)
JT-PNASD	孔距选择型	SS400	发黑	TAC01
JT-PNASU	孔距选择型	SS400	喷细砂无电解镀镍	TAC21
JT-PNAUD	孔距选择型	A6063	黑色阳极氧化	TAC01
JT-PNAFD	孔距选择型	0Cr18Ni9 ● SUS304	—	TAC21
JT-PNADD		Q235 ● SS400	发黑	TAC01
JT-PNADU		Q235 ● SS400	喷细砂无电解镀镍	TAC21
JT-PNAQD		LD31 ● A6063	黑色阳极氧化	TAC01
JT-PNAOD		0Cr18Ni9 ● SUS304	—	TAC21

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

附件螺钉

D		JT-PNASD/JT-PNADD/JT-PNAUD/JT-PNAQD				JT-PNASU/12/22/32/41/51
6		对应代码TAC01		M4×10 2个		对应代码TAC21		M4×10 2个
8				M5×12 2个				M5×12 2个
10				M5×16 2个				M5×16 2个
12				M5×16 2个				M5×16 2个
15				M5×20 4个				M5×20 4个
20				M6×25 4个				M6×25 4个
25				M6×30 4个				M6×30 4个
30				M8×35 4个				M8×35 4个
35				M8×40 4个				M8×40 4个

DH7公差和垂直度均为开口槽加工前的公差。

选型参数

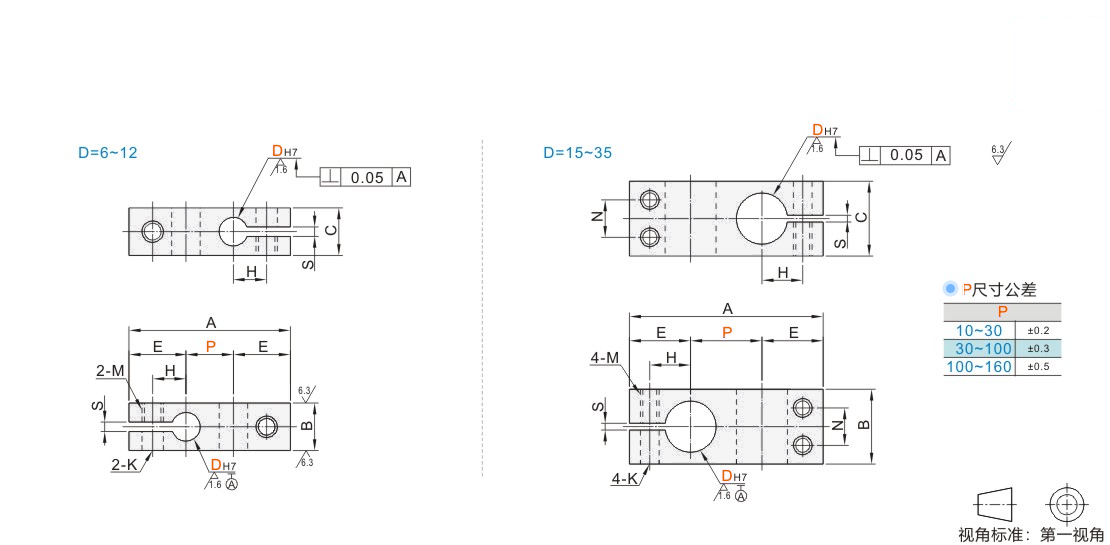

型号			P	A	B	C	E	H	N	M	K	S
代码	DH7		P	A	B	C	E	H	N	M	K	S
JT-PNASD JT-PNASU JT-PNAUD JT-PNAFD	6	+0.012 0	10 15 20	A=P+2E	10	10	12	7	—	M4	4.5	1.2~2.3
	8	+0.015 0	10 15 20 25		12	12	14	8		M5	5.5
	10	+0.015 0	15 20 25 30		16	16	15	9
	12	+0.018 0	15 20 25 30		16	16	16	10
	15	+0.018 0	20 25 30 40		22	22	18	12	11
	20	+0.021 0	25 30 40 50		28	28	22	15	14	M6	6.6
	25		30 40 50 75		32	32	25	18	16	M6	6.6
	30		50 75 100 150		40	40	29	21	20	M8	9
	35	+0.025 0	50 75 100 150		45	45	32	24	24	M8	9

型号			最小单位1	A	B	C	E	H	N	M	K	S
代码	DH7		P	A	B	C	E	H	N	M	K	S
JT-PNADD JT-PNADU JT-PNAQD JT-PNAOD	6	+0.012 0	10~25	A=P+2E	10	10	12	7	—	M4	4.5	1.2 ~2.3
	8	+0.015 0	10~30		12	12	14	8		M5	5.5
	10	+0.015 0	15~35		16	16	15	9
	12	+0.018 0	15~35		16	16	16	10
	15	+0.018 0	20~45		22	22	18	12	11
	20	+0.021 0	25~55		28	28	22	15	14	M6	6.6
	25		30~80		32	32	25	18	16	M6	6.6
	30		50~ 160		40	40	29	21	20	M8	9
	35	+0.025 0	50~ 160		45	45	32	24	24	M8	9
