树脂直杆型定位销内螺纹平头

图片仅供参考

树脂直杆型定位销内螺纹平头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	使用环境温度	类型
JT-RFLSD	聚缩醛(白色)	-45～95℃	L尺寸指定型 ● 平头型
JT-RFLSU	PEEK(自然象牙白)	-50～250℃	L尺寸指定型 ● 平头型
JT-RFLSQ	导电性MC尼龙CDR2(黑色)	-40～120℃	L尺寸指定型 ● 平头型
JT-RFLDD	聚缩醛(白色)	-45～95℃	L尺寸指定型 ● 球面型
JT-RFLDU	PEEK(自然象牙白)	-50～250℃	L尺寸指定型 ● 球面型
JT-RFLDQ	导电性MC尼龙CDR2(黑色)	-40～120℃	L尺寸指定型 ● 球面型
JT-RFLUD	聚缩醛(白色)	-45～95℃	L尺寸指定型 ● 锥头R型
JT-RFLUU	PEEK(自然象牙白)	-50～250℃	L尺寸指定型 ● 锥头R型
JT-RFLUQ	导电性MC尼龙CDR2(黑色)	-40～120℃	L尺寸指定型 ● 锥头R型
JT-RFLQD	聚缩醛(白色）	-45～95℃	L尺寸指定型 ● 锥角型
JT-RFLQU	PEEK(自然象牙白)	-50～250℃	L尺寸指定型 ● 锥角型

选型参数

平头型/球面型/锥头R型

型号				L最小单位0.5		M	R
代码			D	平头型/球面型	锥头R型	M	R
平头型球面型锥头R型 JT-RFLSD JT-RFLDD JT-RFLUD JT-RFLSU JT-RFLDU JT-RFLUU JT-RFLSQ JT-RFLDQ JT-RFLUQ			6	10.0~100.0	14.0~100.0	M3	1
			8	12.0~100.0	18.0~100.0	M4	1.5
			10	12.0~100.0	20.0~100.0	M4	2
			12	16.0~100.0	25.0~100.0	M5
			15	19.0~100.0	34.0~100.0	M6
			20	20.0~100.0	40.0~100.0		3
			25	20.0~100.0	50.0~100.0		3

锥角型

型号		最小单位0.5	最小单位1°	最小单位0.5	M
代码	D	L	A	E	M
锥角型 JT-RFLQD JT-RFLQU	6	14.0～100.0	1～45	5.0≤E≤40 且 E≤L-M×3	M3
	8	18.0～100.0			M4
	10	20.0～100.0			M4
	12				M5
	15				M6
	20
	25

D、E、A 参数需满足0 < D-2EtanA < D。

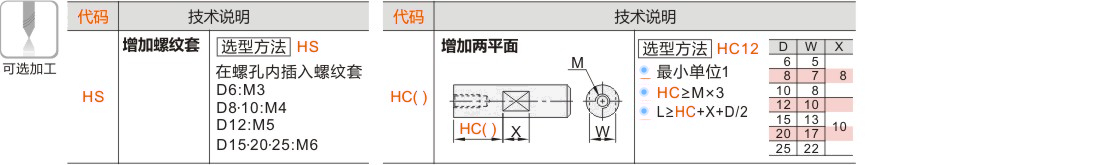

可选加工参数

产品名称

暂未上传文档资料
