选择代码

代码参数

材质

表面处理

选型参数

尾端安装孔直径D(mm) *

尾端安装孔直径P(mm) *

2~25/1

首尾安装孔间距L(mm) *

5~300/1

厚度T(mm) *

方型连接杆

图片仅供参考

方型连接杆

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-UHTLD	S45C	发黑	孔指定型
JT-UHTLU	SUS304	—	孔指定型

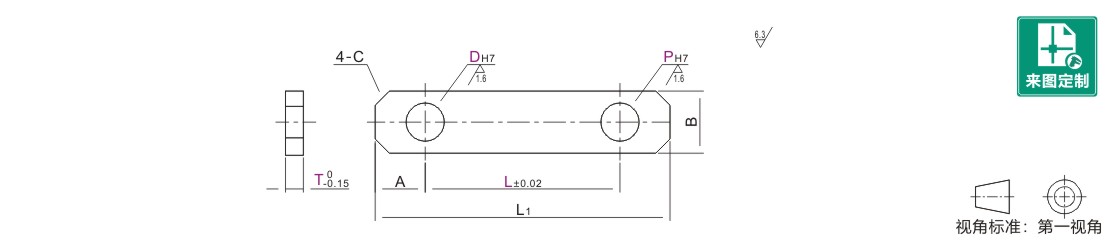

选型参数

选型表

型号		PH7 最小单位1	L 最小单位1	T	B	L1	A	C
型号									代码	DH7
JT-UHTLD JT-UHTLU	2								2~25	5~80	2 3	8	L+8	4	2
	3	5~150	5 6	13	L+9	4.5
	4	6~160	5 6 9		L+10	5
	5	7~160	5 6 9		L+11	5.5	3
	6	8~160	5 6 9	16	L+12	6
	8	10~160	5 6 9 12	16	L+16	8
	10	12~200	5 6 9 12	19	L+18	9
	12	14~200	9 12	25	L+20	10	5
	13	15~200	9 12		L+20	10
	14	16~220	9 12		L+24	12
	15	18~220	9 12	32
	16	20~220	9 12 16	32
	18	22~250	9 12 16	38	L+28	14	6
	20	25~250	9 12 16 19	38	L+30	15
	25	30~300	9 12 16 19	50	L+36	18
