手动阀 S款单边螺纹快插型

图片仅供参考

手动阀 S款单边螺纹快插型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	材质 / 脱离环部	类型
JT-TWIQM	黄铜+PBT	黄铜	POM	单边螺纹型 ● 外螺纹型

选型参数

选型表

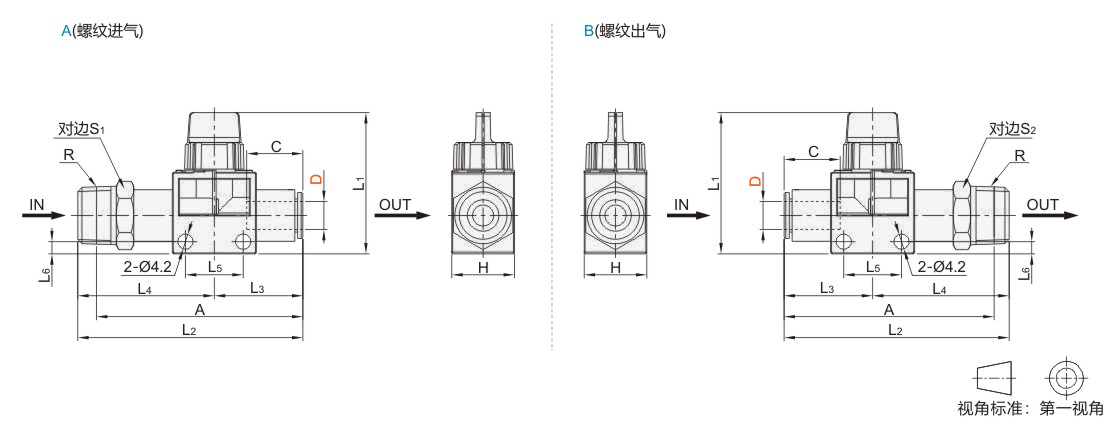

型号		公称型号	阀体类型	通气方向	R	H	L1	L2	L3	L4	L5	L6	C	A	S1	S2	有效截面积(mm²)		重量 (g)
代码	D	公称型号	阀体类型	通气方向	R	H	L1	L2	L3	L4	L5	L6	C	A	S1	S2	二通阀	三通阀	重量 (g)
JT-TWIQM	4	M5	2 (二通阀) 3 (三通阀)	A (螺纹进气) B (螺纹出气)	M5	18	41	52.9	23.8	29.1	16.5	3.5	15.8	49	10	10	2	1.2	19
	4	1			R1/8			55.4	23.8	31.6			15.8	51	10	10	3.4		21
	6	M5			M5			53.9	24.3	29.6			16.8	50	12	12	2		21
		1			R1/8			56.9		32.6				53	12	12	7.2		23
		2			R1/4			60.4		36.1				54	14	14			31
		3			R3/8			62.4		38.1				56	17	17			41
	8	1			R1/8			62.2	26.2	36			18.7	58	14	14	9.7		31
		2			R1/4			65.2		39				59	14	14			32
		3			R3/8			66.2		40				60	17	17			40
	10	2			R1/4	22	46	73.8	30.5	43.3	21.5	4	20.8	68			16.1	3.2	49
		3			R3/8			74.8		44.3				68					51
		4			R1/2			78.2		47.7				70	22	22			72
	12	2			R1/4			76.3	31.5	44.8			21.8	70	19	19	17.5		63
		3			R3/8			77.3		45.8				71	19	19			64
		4			R1/2			80.2		48.7				72	22	22			70
