圆柱滚子轴承内圈单挡边外圈双挡边

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

品牌	类型	轴承精度	后置代码	轴承材质
HRB	NJ：外圈双挡边，内圈单挡边	P0	E：内部加强设计 M：铜保持架	SUJ2

选型参数

选型表

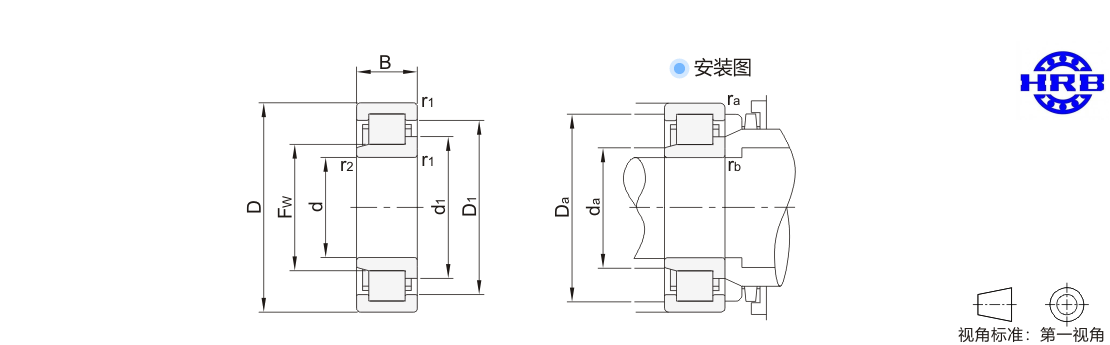

型号	d	D	B	r1 (min)	r2 (min)	Fw	d1	D1	额定载荷(KN)		额定转速(r/min)		安装尺寸				重量(kg) 参考
型号	d	D	B	r1 (min)	r2 (min)	Fw	d1	D1	Cr(动)	Cor(静)	脂润滑	油润滑	da(min)	Da(max)	ra(max)	rb(max)	重量(kg) 参考
JT-ZLUSQVGQPX	17	40	12	0.6	0.3	22.1	24.9	32.5	17.2	14.1	16000	19000	19	36	0.6	0.3	0.JT-VMPSLCSFZMPNZFZ
JT-ZLUSFVGQPX	20	47	14	1	0.6	26.5	29.7	38.5	25.2	22.1	13000	16000	24	42	1	0.6	0.11
JT-ZLUSOVGQPX	25	52	15	1	0.6	31.5	34.7	43.5	28.7	27	11000	14000	29	47		0.6	0.13
JT-ZLQSOVGQPX		62	17	1.1	1.1	34	38.1	50.4	41.6	35.9	9500	12000	31.5	55.5		1	0.24
JT-ZLUQSOVGQPX			24	1.1	1.1	34	38.1	50.4	56.1	55	9000	11000	31.5	55.5		1	0.25
JT-ZLUSXVGQPX	30		16	1	0.6	37.5	41.3	51.9	37.5	36.5	9500	12000	34	57		0.6	0.2
JT-ZLUUSXVGQPX			20	1	0.6	37.5	41.3	51.9	48.4	49	9500	12000	34	57		0.6	0.27
JT-ZLQSXVGQPX		72	19	1.1	1.1	40.5	45	58.5	51.6	48.4	9000	11000	36.5	65.5		1	0.36
JT-ZLFSXVGQPX		90	23	1.5	1.5	45	50.5	66.6	60.5	53	7500	9000	38	82	1.5	1.5	0.75
JT-ZLUSLVGQPX	35	72	17	1.1	0.6	44	48.3	60.7	48.7	48.2	8500	10000	39	65.5	1	0.6	0.3
JT-ZLUUSLVGQPX		72	23	1.1	0.6	44	48.3	60.7	59.4	63	8500	10000	39	65.5	1	0.6	0.4
JT-ZLQSLVGQPX		80	21	1.5	1.1	46.2	51.5	66.3	65	53.3	8000	9500	41.5	72	1.5	1	0.47
JT-ZLUQSLVGQPX		80	31		1.1	46.2	51.5	66.3	91.3	98	7000	8500	41.5	72		1	0.72
JT-ZLFSLVGQPX		100	25		1.5	53	59	76.1	76.5	69.5	6700	8000	43	92		1.5	1
JT-ZLUSMVGQPX	40	80	18	1.1	1.1	49.5	54.2	67.1	53.9	53.2	7500	9000	46.5	73.5	1	1	0.37
JT-ZLUUSMVGQPX		80	23	1.1	1.1	49.5	54.2	67.1	70.4	75	7500	9000	46.5	73.5	1	1	0.49
JT-ZLQSMVGQPX		90	23	1.5	1.5	52	57.7	75.4	80.4	78	6700	8000	48	82	1.5	1.5	0.64
JT-ZLUQSMVGQPX		90	33			52	57.7	75.4	112	120	6700	8000	48	82	1.5	1.5	0.95
JT-ZLFSMGQPX		110	27			58	64.8	84.2	96.8	90	6000	7000	49	101	2	2	1.3
JT-ZLUSGVGQPX	45	85	19	1.1	1.1	54.5	59.2	72.1	61.3	64.1	6700	8000	51.5	78.5	1	1	0.42
JT-ZLUUSGVGQPX		85	23	1.1	1.1	54.5	59.2	72.1	76.2	81.5	6700	8000	51.5	78.5	1	1	0.52
JT-ZLQSGVGQPX		100	25	1.5	1.5	58.5	64.7	83.6	97.6	98.3	6300	7500	53	92	1.5	1.5	0.87
JT-ZLUQSGVGQPX		100	36	1.5	1.5	58.5	64.7	83.6	138	153	6300	7500	53	92	1.5	1.5	1.3
JT-ZLFSGGQPX		120	29	2	2	64.5	71.8	92.2	106	102	5600	6700	54	111	2	2	1.65
JT-ZLUDSVGQPX	50	90	20	1.1	1.1	59.5	64.2	77.1	64.1	69.3	6300	7500	56.5	83.5	1	1	0.48
JT-ZLUUDSVGQPX		90	23	1.1	1.1	59.5	64.2	77.1	79.2	88	6300	7500	56.5	83.5	1	1	0.58
JT-ZLQDSVGQPX		110	27	2	2	65	71.2	91.7	110	113	5000	6000	59	101	2	2	1.12
JT-ZLUQDSVGQPX		110	40	2	2	65	71.2	91.7	161	186	5000	6000	59	101	2	2	1.7

1Kgf=9.81N
