圆形内螺纹把手

图片仅供参考

圆形内螺纹把手

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

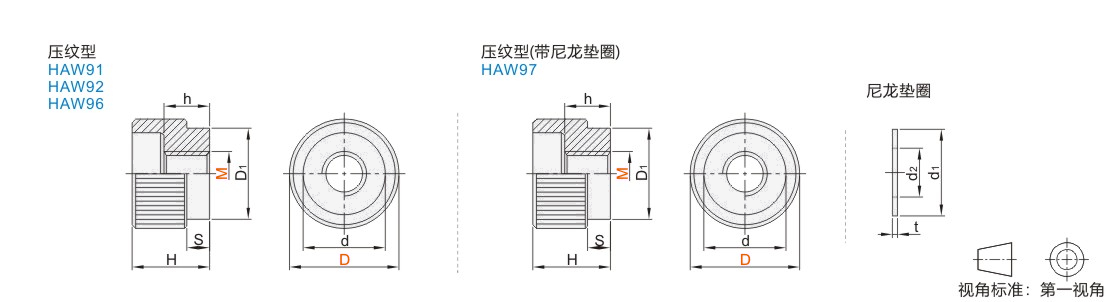

代码	主体 / 材质	主体 / 表面处理	附件 / 材质	类型
JT-QBUGD	S45C	发黑	—	压纹把手 ● 内螺纹型
JT-QBUGU	S45C	镀镍	—	压纹把手 ● 内螺纹型
JT-QBUGX	SUS303	—	—	压纹把手 ● 内螺纹型
JT-QBUGL	SUS303	—	尼龙垫圈(白)	压纹把手 ● 内螺纹型

选型参数

型号		D	d	D1	H	h	S	参考重量 (kg/pcs)
代码	M	D	d	D1	H	h	S	参考重量 (kg/pcs)
JT-QBUGD JT-QBUGU JT-QBUGX	3	10	7	8.4	7.2	4.2	2.4	0.01
	3	12	9	8.4	7.2	4.2	2.4
	4	13	9	11.2	9.6	5.6	3.2
	4	16	12	11.2	9.6	5.6	3.2
	5	16	11	14	12	7	4
	5	20	15	14	12	7	4
	6	19	13	16	14	8	4	0.02
	6	24	18	16	14	8	4	0.02
	8	24	18	20	17	10	5	0.03
	8	30	24	20	17	10	5	0.04
	10	29	23	28	20	12	6	0.06
	10	36	30	28	20	12	6	0.08
	12	32	26	32	24	14	8	0.11
	12	40	34	32	24	14	8	0.13

JT-QBUGL

型号		D	d	D1	H	h	S	d1	d2	t	参考重量 (kg/pcs)
代码	M	D	d	D1	H	h	S	d1	d2	t	参考重量 (kg/pcs)
JT-QBUGL	5	16	11	14	12	7	4	13	5.3	0.8	0.01
	5	20	15	14	12	7	4	13	5.3	0.8	0.01
	6	19	13	16	14	8	4	13	6.3	0.8	0.02
	6	24	18	16	14	8	4	13	6.3	0.8	0.02
	8	24	18	20	17	10	5	18	8.3	1	0.03
	8	30	24	20	17	10	5	18	8.3	1	0.04
