支柱固定夹圆孔型开口式

图片仅供参考

支柱固定夹圆孔型开口式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件	类型
JT-PNBLD	A6061	黑色阳极氧化	内六角圆柱头螺钉(TAC01)	螺纹垂直 ● 内六角螺栓型
JT-PNBLU	A6061	本色阳极氧化	内六角圆柱头螺钉(TAC21)	螺纹垂直 ● 内六角螺栓型
JT-PNBOD	A6061	黑色阳极氧化	蝶形把手(黑色)	螺纹垂直 ● 蝶形把手型
JT-PNBOU	A6061	本色阳极氧化	蝶形把手(白色)	螺纹垂直 ● 蝶形把手型
JT-PNBMD	A6061	黑色阳极氧化	内六角圆柱头螺钉(TAC01)	螺纹平行 ● 内六角螺栓型
JT-PNBMU	A6061	本色阳极氧化	内六角圆柱头螺钉(TAC21)	螺纹平行 ● 内六角螺栓型
JT-PNBXD	A6061	黑色阳极氧化	蝶形把手(黑色)	螺纹平行 ● 蝶形把手型
JT-PNBXU	A6061	本色阳极氧化	蝶形把手(白色)	螺纹平行 ● 蝶形把手型

DH7公差和垂直度均为开口槽加工前的公差。

选型参数

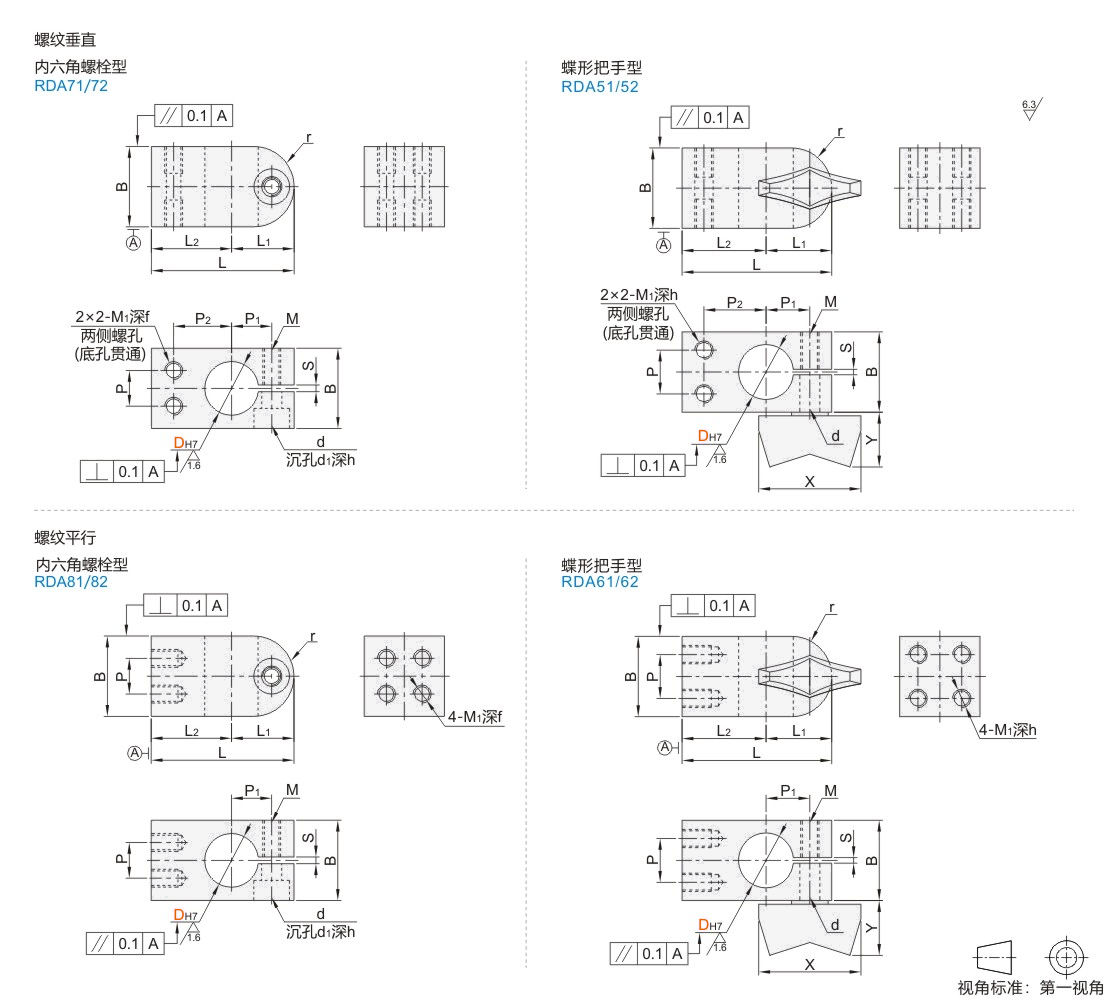

内六角螺栓型

型号			B		L			L1		L2			r		P2				M1	f		P		P1		S					M		沉孔
代码	DH7		B		L			L1		L2			r		P2				M1	f		P		P1		S					M		d		d1			h
螺纹垂直螺纹平行 JT-PNBLD JT-PNBMD JT-PNBLU JT-PNBMU	6	+0.012 0	10		21.5			10.5		11			5		8				M2.6	4		5		6.5		1~1.3					M3		3.5		6.5			3.5
	8	+0.015 0	12		25			11		14			6		10				M3	5		6		7		1~1.3					M3		3.5		6.5			3.5
	10	+0.015 0	16		29.5			13.5		16			8		11				M4	6		8		8.5		1.2~1.8					M4		4.5		8			4.5
	12	+0.018 0	18		32			14		18			9		13				M4	6		8		9							M4		4.5		8			4.5
	15	+0.018 0	22		41			18		23			11		17				M5	8		12		12							M5		5.5		9			5.5

蝶形把手型

型号			B		L			L1		L2			r		P2				M1	h		P		P1		S					d		M		蝶形把手
代码	DH7		B		L			L1		L2			r		P2				M1	h		P		P1		S					d		M		X			Y
螺纹垂直螺纹平行 JT-PNBOD JT-PNBXD JT-PNBOU JT-PNBXU	6	+0.012 0	10		21.5			10.5		11			5		8				M2.6	4		5		6.5		1~1.3					3.5		M3		18			10.5
	8	+0.015 0	12		25			11		14			6		10				M3	5		6		7		1~1.3					3.5		M3
	10	+0.015 0	16		29.5			13.5		16			8		11				M4	6		8		8.5		1.2~1.8					4.5		M4
	12	+0.018 0	18		32			14		18			9		13				M4	6		8		9							4.5		M4
	15	+0.018 0	22		41			18		23			11		17				M5	8		12		12							5.5		M5		28			15

暂未上传文档资料
