锁紧螺母精密型

图片仅供参考

锁紧螺母精密型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	形状	精度	端面偏摆	材质 / 国际	材质 / 相当	热处理	表面处理	类型
JT-XOVSQ	四槽	4H	≤0.002	45	S45C	28~32HRC	发黑	精密型 ● 径向锁紧型
JT-XOVSD ●	三/六槽	4H	0.002~0.005	45	S45C	28~32HRC	发黑	标准型 ● 径向锁紧型
JT-XOVSU ●	四槽	4H	0.002~0.005	45	S45C	28~32HRC	发黑	标准型 ● 径向锁紧型
JT-VXOVSD	三槽	6H	0.002~0.005	45	S45C	28~32HRC	发黑	经济型 ● 径向锁紧型

特点：锁紧螺母的锁紧方向为两点或三点式径向锁定，适用于设计或装配上受限，无法使用其他产品的情况。
由于热处理工艺表面可能会出现少许发红。

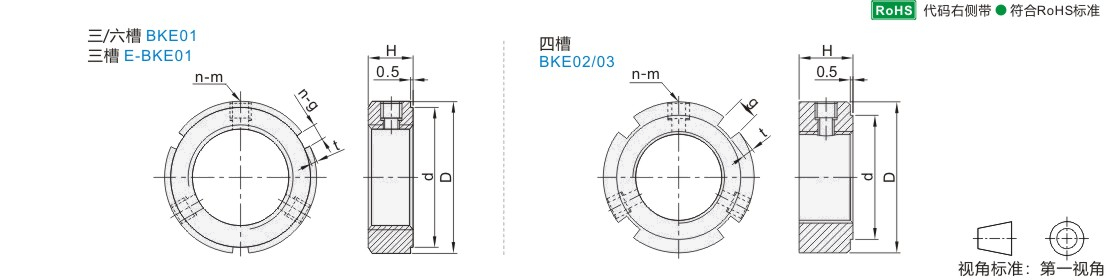

选型参数

标准型·三/六槽

型号		螺距	D	H	n-g	t	d	n-m	扭紧力矩（N·M）
代码	公称尺寸	螺距	D	H	n-g	t	d	n-m	扭紧力矩（N·M）
JT-XOVSD	M6	0.5	16	8	3—3	1.6	13	2-M4	3.5
	M8	0.75	16				13
	M10	0.75	18				15
	M10	1.0	18				15
	M12	1.0	20				17
	M12	1.25	20				17
	M14	1.5	25			2	21
	M15	1.0	25			1.8	21.5
	M16	1.5	28	10	3—4	2	24	2-M5	4.5
	M17	1.0	28				24
	M18	1.5	30				26
	M20	1.0	32				28	3-M5
	M20	1.5	32				28
	M22		35				31
	M24		38	12	3—5		34	3-M6	8
	M25		38				34
	M27		42				38
	M30	1.0	45				41
	M30	1.5	45				41
	M33		52				48
	M35		52				48
	M36		55	14	3—6	2.5	50
	M38		56				51
	M39		58				53
	M40		58				53
	M42		62				57
	M45		65				60
	M48		68				63
	M50		70				65	3-M8	18
	M52		73	16	3—7	3	67
	M55	2.0	75				69
	M56		77				71
	M60		80				74
	M64		85				79
	M65		85				79
	M68		92	18	3—8	3.5	85
	M70		92				85
	M72		95				88
	M75		98				91
	M76		100				93
	M80		105		6—8		98
	M85		110		6—8		103
	M90		120	20	6—10	4	112
	M95		125				117
	M100		130				122
	M105		140	22	6—12	5	130
	M110		145				135
	M115		150				140
	M120		155	24			145
	M125		160				150
	M130		165				155
	M135		175	26	6—14	6	163	3-M10	35
	M140		180				168
	M145		190				178
	M150		195				183
	M155	3.0	200	28	6—16	7	186
	M160		210				196
	M165		210				196
	M170		220				206
	M180		230	30	6—18	8	214	3-M12	60
	M190		240	30			224
	M200		250	32			234
	M210	4.0	270	34			245		85
	M220	3.0					245
M220	4.0	254
M230	3.0	280	264
M240	3.0	290	265
M240	4.0	290	274
M245	3.0	295	279
M260	3.0	310	36	285
M260	4.0	310		294
M275		325		309
M280		330		314
M300		350		334
M440		520	46	6—20	10	500	6-M20
M460		540	46	6—20	10	520	6-M20

标准型/精密型·四槽

型号		螺距	D	H	n-g	t	d	n-m	扭紧力矩（N·M）
代码	公称尺寸	螺距	D	H	n-g	t	d	n-m	扭紧力矩（N·M）
标准型·四槽 JT-XOVSU 精密型·四槽 JT-XOVSQ	M6*	0.5	16	8	3	2	11	2-M4	3.5
	M8*	0.75	16				11
	M10*	0.75	18				13
	M10*	1.0	18				13
	M12*	1.0	20				16
	M12*	1.25	20				16
	M14*	1.5	25				20
	M15*	1.0	25				20
	M16*	1.5	28	10	4		23	2-M5	4.5
	M17*	1.0	28				23
	M18*	1.5	30				25
	M20	1.0	32				27	3-M5
	M20	1.5	32				27
	M22		35				30
	M24		38	12	5		33	3-M6	8
	M25		38				33
	M27		42				37
	M30	1.0	45				40
	M30	1.5	45				40
	M33		52		6	2.5	46
	M35
	M36
	M38		58	14			52
	M39
	M40
	M42		62				56
	M45		65				59
	M48		68				62
	M50		70				64	3-M8	18
	M52		73	16	8	3	66
	M55	2.0	75				68
	M56		75				68
	M60		80				73
	M64		85				78
	M65		85				78
	M68		92	18		3.5	84
	M70		92				84
	M72		94				86
	M75		98				90
	M76		100				92

带*尺寸不适用JT-XOVSQ。

经济型·三槽

型号		螺距	D	H	g	t	d	n-m	扭紧力矩 (N·M)
代码	公称尺寸	螺距	D	H	g	t	d	n-m	扭紧力矩 (N·M)
JT-VXOVSD	M6	0.75	16	8	3	1.6	12	3-M4	3.5
	M6	1.0					12
	M8	0.75					13
	M8	1.0					13
	M9	0.75	18				15
	M10	1.0
	M10	1.5
	M12	1.0	20				16
	M12	1.25	20				16
	M14	1.0	25				21
	M14	1.25
	M15	1.0
	M15	1.5
	M16	1.0	28	10	4	2	23	3-M5	4.5
	M16	1.5
	M17	1.0
	M18	1.5	30				25
	M20	1.0	32			2.5	27
	M20	1.5	32				27
	M22	1.5	35				30
	M24		38	12	5		33	3-M6	8
	M25		38				33
	M30		45				40
	M32		45				40
	M35		52				46
	M40		58	14	6	3	52
	M44		65				59
	M45		65				59
	M50	1.5	70				64	3-M8	18
	M50	2.0
	M52	1.5
	M54	1.5	75
	M55	1.5		16	7		69
	M55	2.0
	M58	1.5	76
	M60	2.0	80				73
	M65		85		8		78
	M70		92	18		3.5	84
	M75		98				90
	M80		105				96

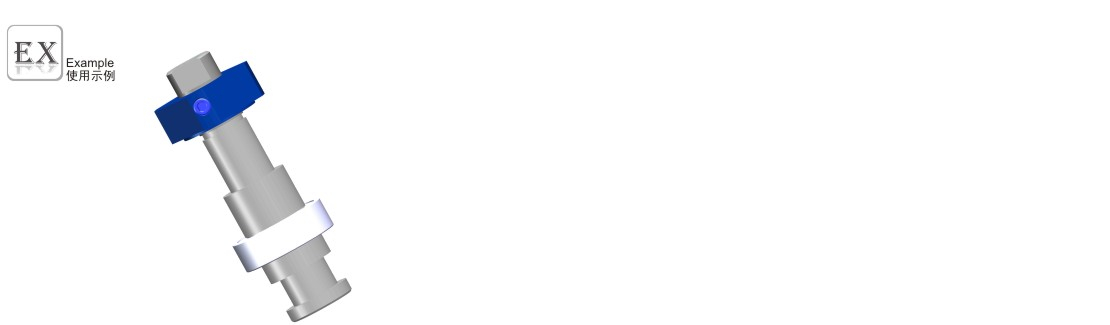

用于锁紧机床主轴与零件间的配合，便于拆卸。主要用于机电设备、传送装置的锁紧等。
