外装拉手前装垂直型椭圆形直边圆角

图片仅供参考

外装拉手前装垂直型椭圆形直边圆角

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	握柄形状	安装孔	材质	表面处理/颜色	类型
JT-TBSXD●	椭圆形	2沉孔	A6063	本色喷砂阳极氧化	直边圆角型
JT-TBSXU●	椭圆形	2沉孔	A6063	喷砂阳极氧化(黑色)	直边圆角型
XAG60	椭圆形	2沉孔	A6063	黑色阳极氧化	直边圆角型
JT-TBSXQ●	椭圆形	2沉孔	A6063	滚磨抛光	直边圆角型
JT-TBSXF●	椭圆形	2沉孔	A6063	抛光	直边圆角型
JT-TBSXX●	椭圆形	2沉孔	SUS304	镜面抛光	直边圆角型
JT-TBSXL●	椭圆形	2沉孔	SUS304	喷砂	直边圆角型

选型参数

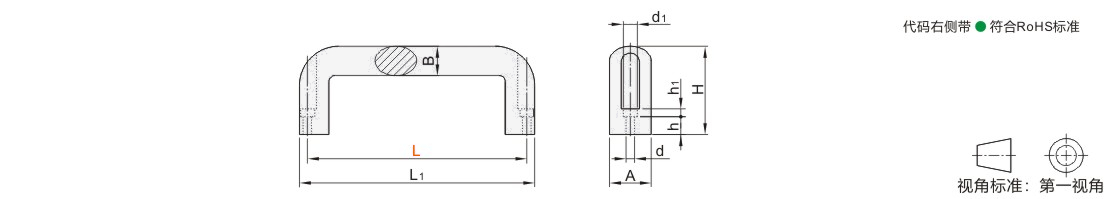

选型表

型号											L1			A			B					d				d1			h				h1			H			参考重量(kg/pcs)
代码							L				L1			A			B					d				d1			h				h1			H			JT-TBSXD/62/60/63/64									JT-TBSXX/JT-TBSXL
XAG60 JT-TBSXD JT-TBSXU JT-TBSXQ JT-TBSXF JT-TBSXX JT-TBSXL							100*				114			26			17					6.3				11			10.5				6.5			47			0.JT-VMPSLCSFZMPNZFZ									0.14
							116				130																									53			0.08									0.17
							132				146																									55			0.09									0.19
							150				164																									67			0.11									0.22
							164				178																									57			0.12									0.24
							196				210																									57			0.14									0.28

XAG60仅适用带*的规格。
