内六角圆柱头螺钉全牙/半牙

图片仅供参考

内六角圆柱头螺钉全牙/半牙

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	表面处理	强度等级	类型
JT-YBMFM	粗牙	40CrMoV	发黑	14.9	标准型 ● 全牙/半牙

适用标准：DIN 912-1983、GB/T 70.1-2000

选型参数

选型表

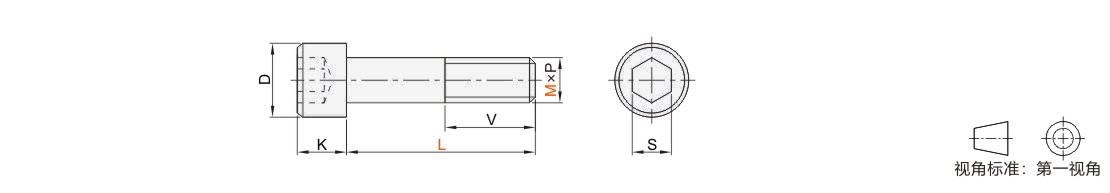

型号		L	V	P 螺距	D		K		S
代码	M	L	V	P 螺距	max	min	max	min	max	min
JT-YBMFM	6	10 12 16 20 25 30	全牙	1	10.22	9.78	6	5.7	5.14	5.02
	6	40 45 50	24	1	10.22	9.78	6	5.7	5.14	5.02
	8	12 16 20 25 30 35	全牙	1.25	13.27	12.73	8	7.64	6.14	6.02
	8	40 45 50 55 60 65	28	1.25	13.27	12.73	8	7.64	6.14	6.02
	10	20 25 30 35 40	全牙	1.5	16.27	15.73	10	9.64	8.175	8.025
	10	80 90	32	1.5	16.27	15.73	10	9.64	8.175	8.025
	12	30 35 40 45 50	全牙	1.75	18.27	17.73	12	11.57	10.175	10.025
	12	55 60 65 70 75 80 90 100	36	1.75	18.27	17.73	12	11.57	10.175	10.025
	16	30 35 40 45 50 55 60	全牙	2	24.33	23.67	16	15.57	14.212	14.032
	20	70 75 80 85 90 100 110 120 130 140 150	44	2	24.33	23.67	16	15.57	14.212	14.032
		50 55 60 65 70 75	全牙	2.5	30.33	29.67	20	19.48	17.23	17.05
		80 90 100 110 120 130 140 150	52	2.5	30.33	29.67	20	19.48	17.23	17.05
