安装侧端面形状

导入表面形状

材质

硬度

表面处理

选型参数

D公差选择 *

P公差选择 *

安装部直径D(mm) *

定位部直径P(mm) *

1~30/0.01

安装部长度L(mm) *

2~42/1

定位部长度B(mm) *

2~30/0.1

图片仅供参考

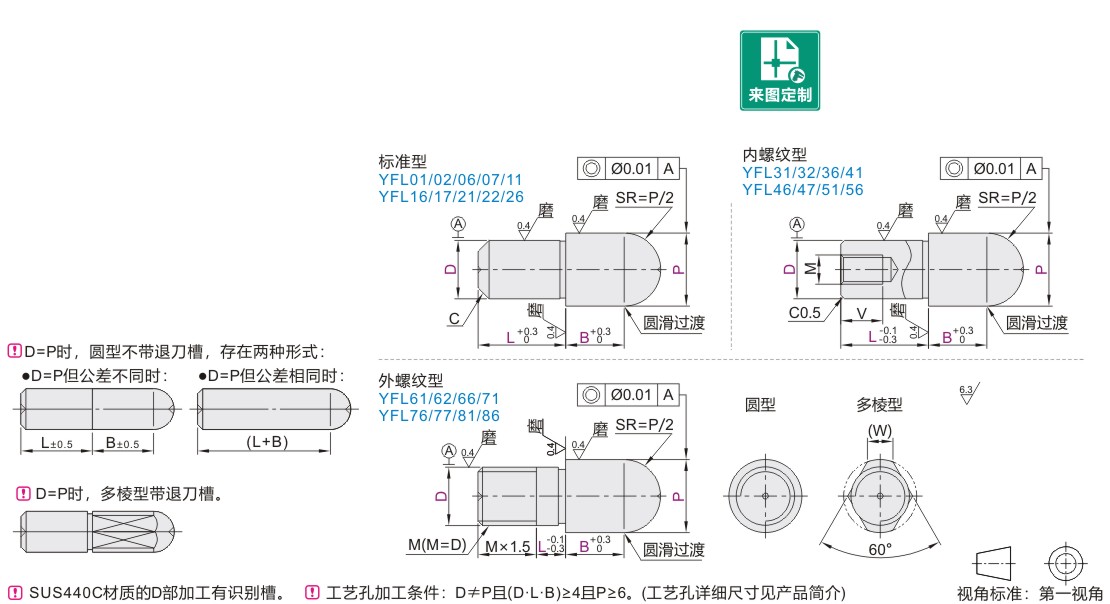

定位销球面型内外螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理
JT-RAISD	标准型 / 圆型	SKS3	淬火硬度58~61HRC	—
JT-RAIDX	标准型 / 多棱型	SKS3	淬火硬度58~61HRC	—
JT-RAIQD	内螺纹型 / 圆型	SKS3	淬火硬度58~61HRC	—
JT-RAIFX	内螺纹型 / 多棱型	SKS3	淬火硬度58~61HRC	—
JT-RAISU	标准型 / 圆型	SKS3	淬火硬度58~61HRC,镀层硬度850HV~	镀硬铬+抛光,镀层厚度3~5μm
JT-RAIDL	标准型 / 多棱型	SKS3	淬火硬度58~61HRC,镀层硬度850HV~	镀硬铬+抛光,镀层厚度3~5μm
JT-RAIQU	内螺纹型 / 圆型	SKS3	淬火硬度58~61HRC,镀层硬度850HV~	镀硬铬+抛光,镀层厚度3~5μm
JT-RAIFL	内螺纹型 / 多棱型	SKS3	淬火硬度58~61HRC,镀层硬度850HV~	镀硬铬+抛光,镀层厚度3~5μm
JT-RAISX	标准型 / 圆型	SUS304	—	—
JT-RAIUD	标准型 / 多棱型	SUS304	—	—
JT-RAIQX	内螺纹型 / 圆型	SUS304	—	—
JT-RAIOD	内螺纹型 / 多棱型	SUS304	—	—
JT-RAISL	标准型 / 圆型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-RAIUU	标准型 / 多棱型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
—	内螺纹型 / 圆型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
—	内螺纹型 / 多棱型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-RAIDD	标准型 / 圆型	SUS440C	淬火硬度48~53HRC	抛光
JT-RAIUX	标准型 / 多棱型	SUS440C	淬火硬度48~53HRC	抛光
JT-RAIFD	内螺纹型 / 圆型	SUS440C	淬火硬度48~53HRC	抛光
JT-RAIOX	内螺纹型 / 多棱型	SUS440C	淬火硬度48~53HRC	抛光

外螺纹型		材质	硬度	表面处理
圆型	多棱型	材质	硬度	表面处理
JT-RAIXD	JT-RAILX	SKS3	淬火硬度53~58HRC	—
JT-RAIXU	JT-RAILL	SKS3	淬火硬度53~58HRC,镀层硬度850HV~	镀硬铬+抛光,镀层厚度3~5μm
JT-RAIXX	JT-RAIMD	SUS304	—	—
JT-RAILD	JT-RAIMX	SUS440C	淬火硬度48~53HRC	抛光

公差选择

D或P	g6	h7	m6	p6	s
1.50~3.00	-0.002 -0.008	0 -0.010	+0.008 +0.002	+0.012 +0.006	0 -0.01
3.01~6.00	-0.004 -0.012	0 -0.012	+0.012 +0.004	+0.020 +0.012
6.01~10.00	-0.005 -0.014	0 -0.015	+0.015 +0.006	+0.024 +0.015
10.01~18.00	-0.006 -0.017	0 -0.018	+0.018 +0.007	+0.029 +0.018
18.01~30.00	-0.007 -0.020	0 -0.021	+0.021 +0.008	+0.035 +0.022

选型参数

标准型

型号				最小单位0.01	最小单位1	最小单位0.1	C	(W)
代码	D公差	P公差	D	P	L	B	C	(W)
圆型 JT-RAISD JT-RAISU JT-RAISX JT-RAISL JT-RAIDD 多棱型 JT-RAIDX JT-RAIDL JT-RAIUD JT-RAIUU JT-RAIUX	m6 p6 g6 h7	s m6 p6 g6 h7	1	1.00~3.00	2~3	2.0~15.0	0.1	—
			2	2.00~6.00	2~8		0.5	1.2
			3	3.00~8.00	3~10		0.5	1.5
			4	4.00~8.00	3~15		1	1.8
			5	5.00~10.00	5~15			2.2
			6	6.00~10.00	5~15	2.0~30.0		3
			8	8.00~15.00	5~18	2.0~30.0	1.5	3.5
			10	10.00~17.00	5~22	3.0~30.0	2	4
			12	12.00~20.00	6~26	3.0~30.0		5
			13	13.00~20.00	7~28	5.0~30.0		5.5
			16	16.00~27.00	8~35		3	7
			20	20.00~30.00	10~42		3	9

内螺纹型

型号				最小单位0.01	最小单位1	最小单位0.1	(W)	M	V
代码	D公差	P公差	D	P	L	B	(W)	M	V
圆型 JT-RAIQD JT-RAIQU JT-RAIQX JT-RAIFD 多棱型 JT-RAIFX JT-RAIFL JT-RAIOD JT-RAIOX	m6 p6 g6 h7	s m6 p6 g6 h7	5	5.00~8.00	5(9)~10	2.0~30.0	2.2	M2	3
			6T	6.00~10.00	6(9)~12		3	M2.5	4
			6	6.00~10.00	6(9)~15		3	M3	5
			8T	8.00~15.00	8(12)~18		3.5	M4	6
			8	8.00~15.00	8(12)~18		3.5	M5	8
			10T	10.00~15.00	6(12)~18	3.0~30.0	4	M4	6
			10	10.00~15.00	10(12)~22		4	M5	8
			12T	12.00~16.00	8(12)~20		5	M4	6
			12	12.00~16.00	12~26		5	M5	8
			13T	13.00~18.00	8(14)~22	5.0~30.0	5.5	M6	9
			13	13.00~18.00	13(14)~28		5.5	M8	10
			16T	16.00~25.00	10(14)~26		7	M6	9
			16	16.00~25.00	16~35		7	M8	12
			20T	20.00~30.00	12(18)~32		9	M6	9
			20	20.00~30.00	20~42		9	M8	12

( )内L尺寸适用于多棱型。

外螺纹型

型号				最小单位0.01	最小单位1	最小单位0.1	(W)	M
代码	D公差	P公差	D	P	L	B	(W)	M
圆型 JT-RAIXD JT-RAIXU JT-RAIXX JT-RAILD 多棱型 JT-RAILX JT-RAILL JT-RAIMD JT-RAIMX	m6 p6 g6 h7	s m6 p6 g6 h7	3	3.50~6.00	2~8	2.0~12.0	1.5	M3
			4	4.50~7.00	2~10		1.8	M4
			5	5.50~8.00	3~12		2.2	M5
			6	6.50~10.00	3~12	2.0~12.0	3.0	M6
			8	9.00~13.00	5~12	2.0~15.0	3.5	M8
			10	11.00~15.00	5~17	3.0~20.0	4.0	M10
			12	13.00~18.00	8~17	3.0~20.0	5.0	M12
			16	17.00~25.00	8~22	5.0~20.0	7.0	M16
			20	22.00~30.00	10~22	5.0~20.0	9.0	M20

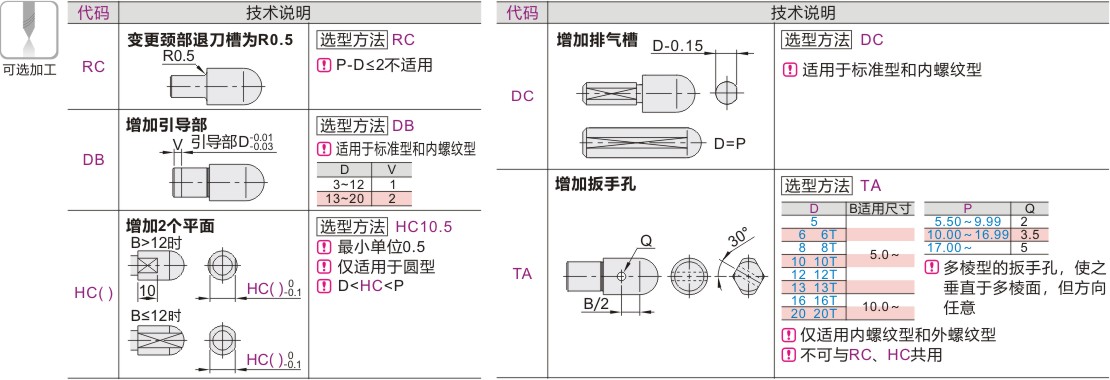

可选加工参数

暂未上传文档资料

定位销 球面型 内外螺纹型

定位销球面型内外螺纹型
