凸轮轴承随动器内六角孔止推钢球型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	类型
JT-XFFSD	SUJ2	进口型 ● 内装止推钢球型 ● 球面型

不承诺品牌。

选型参数

选型表

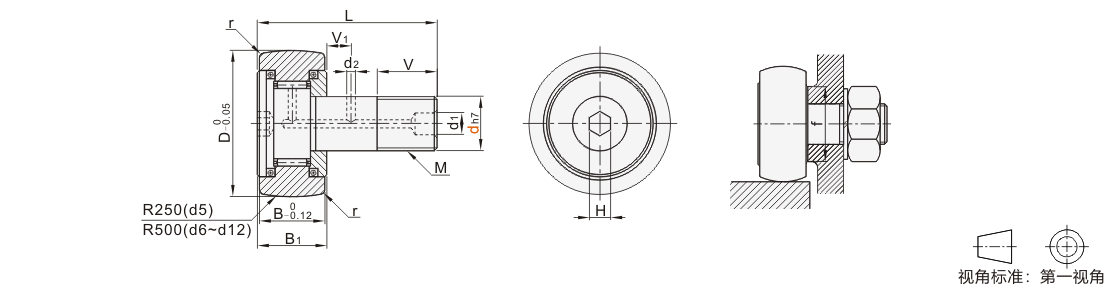

型号			D	M×螺距	V	B	B1	L	d1	d2	V1	H	r	f(min)	基本额定负载(kN）		最大静态容许负载(kN)	容许推力负载(kN)	极限转速 (rpm)	最大紧固扭矩 (N·m)	重量 (g)
代码	dh7		D	M×螺距	V	B	B1	L	d1	d2	V1	H	r	f(min)	Cr(动)	Cor(静)	最大静态容许负载(kN)	容许推力负载(kN)	极限转速 (rpm)	最大紧固扭矩 (N·m)	重量 (g)
JT-XFFSD	5	0 -0.012	13	M5×0.8	7.5	9	10	23	—	—	—	3	0.5	10	3.14	2.77	1.42	0.16	29000	1.6	10.5
	6	0 -0.015	16	M6×1.0	9	11	12	28				3		12	3.59	3.58	2.11	0.25	25000	2.7	18.5
	8		19	M8×1.25	11	11	12	32				4		14	4.17	4.65	4.73	0.29	20000	6.5	28.5
	10		22	M10×1.25	13	12	13	36				5	1	16.5	5.33	6.78	5.81	0.40	17000	13.8	45
	12	0 -0.018	30	M12×1.5	14	14	15	40	6	3	6	6	1.5	21.5	7.87	9.79	9.37	0.68	14000	21.9	95

d5~d10没有加工d1、d2润滑孔，不能补充润滑脂。
上表中极限转速数值适用于使用润滑脂润滑的型号，采用油润滑的型号容许使用容许使用上限为上述数值的130%。

暂未上传文档资料

凸轮轴承随动器 内六角孔 止推钢球型
