还有0项未选择重置

选择代码

代码参数

导入表面形状

尺寸选择

材质

硬度

表面处理

选型参数

安装部直径D(mm) *

定位部直径P(mm) *

L *

5~42/1

B *

2~30/0.1

图片仅供参考

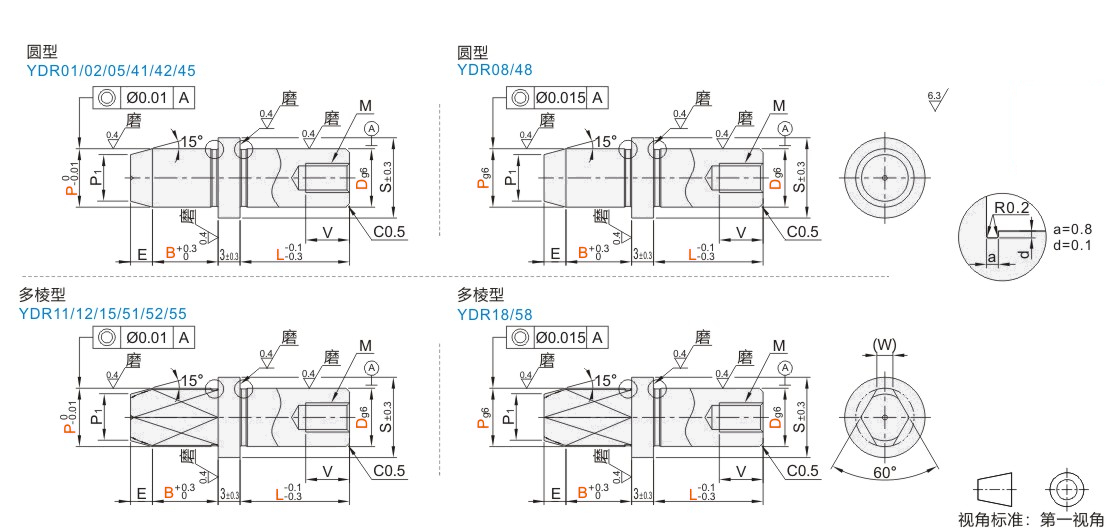

锥角带肩内螺纹定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

P尺寸选择型

型号 / 代码	代码分类	型号 / Dg6	型号 / Dg6	P	L	B	E	S	(W)	V	M
JT-RNPSD	圆型	5	-0.004 -0.012	3 4 5 6	10	5	2	8	1.5	3	M2
JT-RNPDD	多棱型	5	-0.004 -0.012	3 4 5 6	10	5	2	8	1.5	3	M2
JT-RNPSU	圆型	5	-0.004 -0.012	3 4 5 6	10	5	2	8	1.5	3	M2
JT-RNPDU	多棱型	5	-0.004 -0.012	3 4 5 6	10	5	2	8	1.5	3	M2
JT-RNPSO	圆型	5	-0.004 -0.012	3 4 5 6	10	5	2	8	1.5	3	M2
JT-RNPDO	多棱型	5	-0.004 -0.012	3 4 5 6	10	5	2	8	1.5	3	M2
JT-RNPSM	圆型	5	-0.004 -0.012	3 4 5 6	10	5	2	8	1.5	3	M2
JT-RNPDM	多棱型	5	-0.004 -0.012	3 4 5 6	10	5	2	8	1.5	3	M2
JT-RNPSD	圆型	6	-0.004 -0.012	4 5 6	10	5	2	8	1.8	5	M3
JT-RNPDD	多棱型	6	-0.004 -0.012	4 5 6	10	5	2	8	1.8	5	M3
JT-RNPSU	圆型	6	-0.004 -0.012	4 5 6	10	5	2	8	1.8	5	M3
JT-RNPDU	多棱型	6	-0.004 -0.012	4 5 6	10	5	2	8	1.8	5	M3
JT-RNPSO	圆型	6	-0.004 -0.012	4 5 6	10	5	2	8	1.8	5	M3
JT-RNPDO	多棱型	6	-0.004 -0.012	4 5 6	10	5	2	8	1.8	5	M3
JT-RNPSM	圆型	6	-0.004 -0.012	4 5 6	10	5	2	8	1.8	5	M3
JT-RNPDM	多棱型	6	-0.004 -0.012	4 5 6	10	5	2	8	1.8	5	M3
JT-RNPSD	圆型	8T	-0.005 -0.014	5 6 8	15	6	3	11	2.2	6	M4
JT-RNPDD	多棱型	8T	-0.005 -0.014	5 6 8	15	6	3	11	2.2	6	M4
JT-RNPSU	圆型	8T	-0.005 -0.014	5 6 8	15	6	3	11	2.2	6	M4
JT-RNPDU	多棱型	8T	-0.005 -0.014	5 6 8	15	6	3	11	2.2	6	M4
JT-RNPSO	圆型	8T	-0.005 -0.014	5 6 8	15	6	3	11	2.2	6	M4
JT-RNPDO	多棱型	8T	-0.005 -0.014	5 6 8	15	6	3	11	2.2	6	M4
JT-RNPSM	圆型	8T	-0.005 -0.014	5 6 8	15	6	3	11	2.2	6	M4
JT-RNPDM	多棱型	8T	-0.005 -0.014	5 6 8	15	6	3	11	2.2	6	M4
JT-RNPSD	圆型	8	-0.005 -0.014	5 6 8	15	6	3	11	2.2	8	M5
JT-RNPDD	多棱型	8	-0.005 -0.014	5 6 8	15	6	3	11	2.2	8	M5
JT-RNPSU	圆型	8	-0.005 -0.014	5 6 8	15	6	3	11	2.2	8	M5
JT-RNPDU	多棱型	8	-0.005 -0.014	5 6 8	15	6	3	11	2.2	8	M5
JT-RNPSO	圆型	8	-0.005 -0.014	5 6 8	15	6	3	11	2.2	8	M5
JT-RNPDO	多棱型	8	-0.005 -0.014	5 6 8	15	6	3	11	2.2	8	M5
JT-RNPSM	圆型	8	-0.005 -0.014	5 6 8	15	6	3	11	2.2	8	M5
JT-RNPDM	多棱型	8	-0.005 -0.014	5 6 8	15	6	3	11	2.2	8	M5
JT-RNPSD	圆型	10	-0.005 -0.014	8 10	15	8	3	13	3	8	M5
JT-RNPDD	多棱型	10	-0.005 -0.014	8 10	15	8	3	13	3	8	M5
JT-RNPSU	圆型	10	-0.005 -0.014	8 10	15	8	3	13	3	8	M5
JT-RNPDU	多棱型	10	-0.005 -0.014	8 10	15	8	3	13	3	8	M5
JT-RNPSO	圆型	10	-0.005 -0.014	8 10	15	8	3	13	3	8	M5
JT-RNPDO	多棱型	10	-0.005 -0.014	8 10	15	8	3	13	3	8	M5
JT-RNPSM	圆型	10	-0.005 -0.014	8 10	15	8	3	13	3	8	M5
JT-RNPDM	多棱型	10	-0.005 -0.014	8 10	15	8	3	13	3	8	M5
JT-RNPSD	圆型	12	-0.006 -0.017	8 10 12	15	8	3	15	3.2	8	M5
JT-RNPDD	多棱型	12	-0.006 -0.017	8 10 12	15	8	3	15	3.2	8	M5
JT-RNPSU	圆型	12	-0.006 -0.017	8 10 12	15	8	3	15	3.2	8	M5
JT-RNPDU	多棱型	12	-0.006 -0.017	8 10 12	15	8	3	15	3.2	8	M5
JT-RNPSO	圆型	12	-0.006 -0.017	8 10 12	15	8	3	15	3.2	8	M5
JT-RNPDO	多棱型	12	-0.006 -0.017	8 10 12	15	8	3	15	3.2	8	M5
JT-RNPSM	圆型	12	-0.006 -0.017	8 10 12	15	8	3	15	3.2	8	M5
JT-RNPDM	多棱型	12	-0.006 -0.017	8 10 12	15	8	3	15	3.2	8	M5
JT-RNPSD	圆型	13	-0.006 -0.017	8 10 12 13	22	8	4	16	3.5	10	M8
JT-RNPDD	多棱型	13	-0.006 -0.017	8 10 12 13	22	8	4	16	3.5	10	M8
JT-RNPSU	圆型	13	-0.006 -0.017	8 10 12 13	22	8	4	16	3.5	10	M8
JT-RNPDU	多棱型	13	-0.006 -0.017	8 10 12 13	22	8	4	16	3.5	10	M8
JT-RNPSO	圆型	13	-0.006 -0.017	8 10 12 13	22	8	4	16	3.5	10	M8
JT-RNPDO	多棱型	13	-0.006 -0.017	8 10 12 13	22	8	4	16	3.5	10	M8
JT-RNPSM	圆型	13	-0.006 -0.017	8 10 12 13	22	8	4	16	3.5	10	M8
JT-RNPDM	多棱型	13	-0.006 -0.017	8 10 12 13	22	8	4	16	3.5	10	M8
JT-RNPSD	圆型	16	-0.006 -0.017	13 14 15 16	22	10	4	19	4	12	M8
JT-RNPDD	多棱型	16	-0.006 -0.017	13 14 15 16	22	10	4	19	4	12	M8
JT-RNPSU	圆型	16	-0.006 -0.017	13 14 15 16	22	10	4	19	4	12	M8
JT-RNPDU	多棱型	16	-0.006 -0.017	13 14 15 16	22	10	4	19	4	12	M8
JT-RNPSO	圆型	16	-0.006 -0.017	13 14 15 16	22	10	4	19	4	12	M8
JT-RNPDO	多棱型	16	-0.006 -0.017	13 14 15 16	22	10	4	19	4	12	M8
JT-RNPSM	圆型	16	-0.006 -0.017	13 14 15 16	22	10	4	19	4	12	M8
JT-RNPDM	多棱型	16	-0.006 -0.017	13 14 15 16	22	10	4	19	4	12	M8
JT-RNPSD	圆型	20	-0.007 -0.020	16 20	30	10	5	23	5.5	12	M8
JT-RNPDD	多棱型	20	-0.007 -0.020	16 20	30	10	5	23	5.5	12	M8
JT-RNPSU	圆型	20	-0.007 -0.020	16 20	30	10	5	23	5.5	12	M8
JT-RNPDU	多棱型	20	-0.007 -0.020	16 20	30	10	5	23	5.5	12	M8
JT-RNPSO	圆型	20	-0.007 -0.020	16 20	30	10	5	23	5.5	12	M8
JT-RNPDO	多棱型	20	-0.007 -0.020	16 20	30	10	5	23	5.5	12	M8
JT-RNPSM	圆型	20	-0.007 -0.020	16 20	30	10	5	23	5.5	12	M8
JT-RNPDM	多棱型	20	-0.007 -0.020	16 20	30	10	5	23	5.5	12	M8

P.L.B尺寸指定型

型号			最小单位0.01	最小单位1	最小单位0.1	E	S	(W)	V	M
代码	Dg6		P	L	B	E	S	(W)	V	M
圆型多棱型 JT-RNPFD JT-RNPOD JT-RNPFU JT-RNPOU JT-RNPFO JT-RNPOO JT-RNPFM JT-RNPOM	5	-0.004 -0.012	3.00~6.00	5~12	2.0~15.0	2	8	1.5	3	M2
	6	-0.004 -0.012	4.00~7.00	6(9)~15		2	8	1.8	5	M3
	8T	-0.005 -0.014	5.00~9.00	8(12)~18		3	11	2.2	6	M4
	8		5.00~9.00	8(12)~18			11	2.2	8	M5
	10T		7.00~12.00	8(12)~18	2.0~30.0		13	3	6	M4
	10		7.00~12.00	10(12)~22	2.0~30.0		13	3	8	M5
	12T	-0.006 -0.017	7.00~12.00	8(12)~20	3.0~30.0		15	3.2	6	M4
	12		7.00~12.00	12~26			15	3.2	8	M5
	13T		8.00~13.00	10(14)~22		4	16	3.5	9	M6
	13		8.00~13.00	13(14)~28			16	3.5	10	M8
	16T		13.00~16.00	10(14)~26	5.0~30.0		19	4	9	M6
	16		13.00~16.00	16~35			19	4	12	M8
	20T	-0.007 -0.020	16.00~20.00	12(18)~32		5	23	5.5	9	M6
	20	-0.007 -0.020	16.00~20.00	20~42		5	23	5.5	12	M8

( )内L尺寸适用于多棱型。

选型参数

代码		类型	公差等级	材质	硬度	表面处理
P尺寸选择型	P. L. B尺寸指定型	类型	公差等级	材质	硬度	表面处理
JT-RNPSD	JT-RNPFD	圆型	Dg6	SKS3	淬火硬度58~61HRC	—
JT-RNPSU	JT-RNPFU			SKS3	淬火硬度58~61HRC ,镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RNPSO	JT-RNPFO			SUS304	—	—
JT-RNPSM	JT-RNPFM			SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RNPDD	JT-RNPOD	多棱型		SKS3	淬火硬度58~61HRC	—
JT-RNPDU	JT-RNPOU			SKS3	淬火硬度58~61HRC ,镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RNPDO	JT-RNPOO			SUS304	—	—
JT-RNPDM	JT-RNPOM			SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm

P尺寸公差表

P	g6
3	-0.002 -0.008
3.01~6	-0.004 -0.012
6.01~10	-0.005 -0.014
10.01~18	-0.006 -0.017
18.01~20	-0.007 -0.020

工艺孔加工条件：D·P·L·B≥4且P₁>3。(工艺孔详细尺寸见产品简介) P₁=P-E*tan15*2

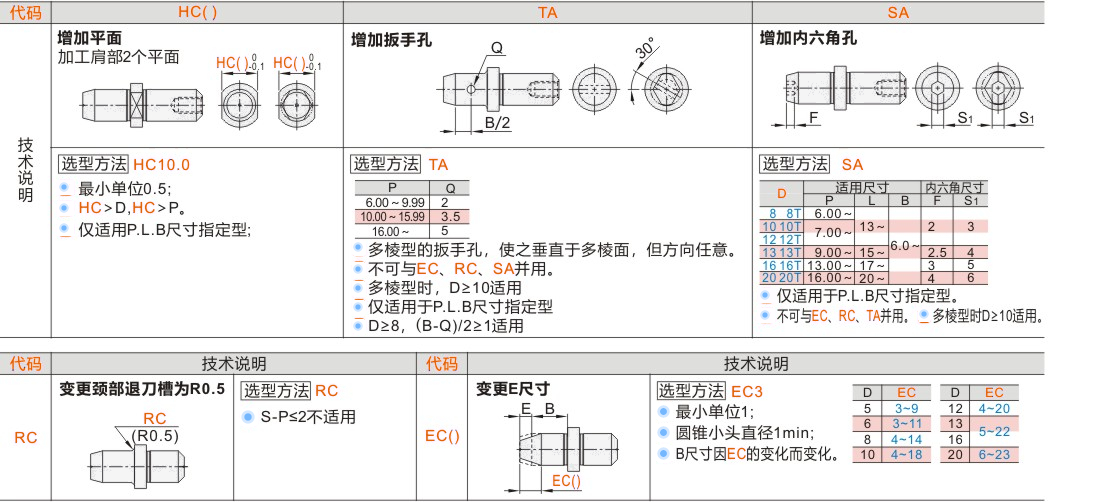

可选加工参数
