规格 *

蝶形铰链平型圆孔型/锥孔型

图片仅供参考

蝶形铰链平型圆孔型/锥孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	性价比	材质	颜色	类型
JT-QAMMU	普通型	A6063-T5	本色阳极氧化	平型 ● 圆孔型/锥孔型
JT-QAMMF	精密型	A6N01S	本色阳极氧化	平型 ● 圆孔型

转轴位置有POM衬套，可防止金属之间摩擦。

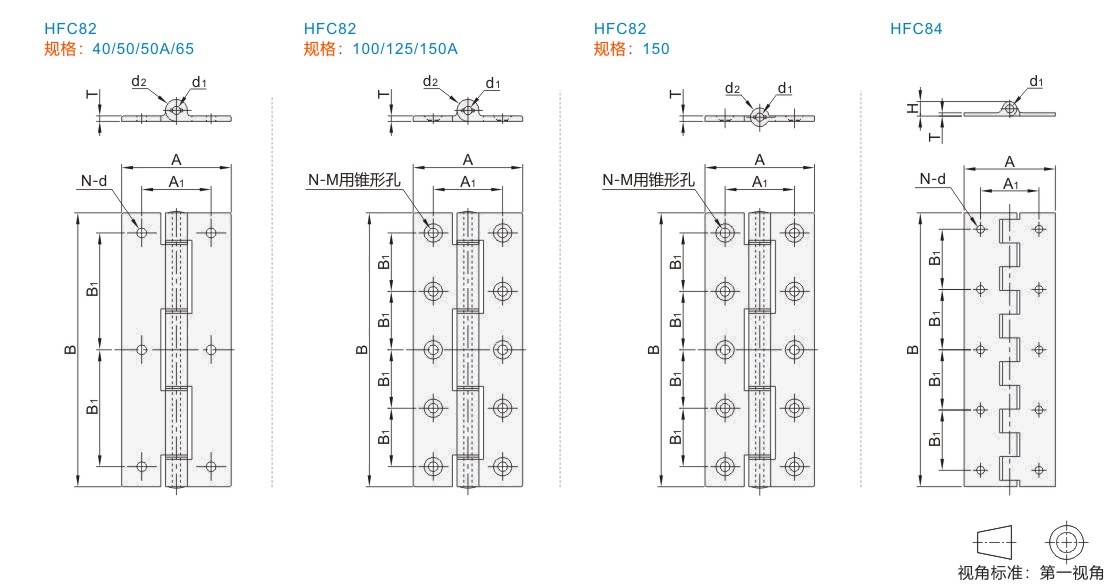

选型参数

普通型

型号							A			B		A1			B1				T			d1		d2				d				M		N			旋转角度				负载 (kg)			参考重量 (kg/pcs)
代码				规格			A			B		A1			B1				T			d1		d2				d				M		N			旋转角度				负载 (kg)			参考重量 (kg/pcs)
JT-QAMMU				40			32			40		22			24				2.5			3.5		9				3.2				—		4			280°				7			0.02
				50A			32			50		22			30													3.2													10
				50			50			50		30			30													4.3													12
				65			50			65		30			23													4.3						6							15			0.03
				100			60			100		38			26				3			4.5		12				—				5		8			290°				18			0.JT-VMPSLCSFZMPNZFZ
				125						125					32																			8							20			0.08
				150A						150					32																			10							22			0.1
				150			100			150		68			40							6		15										8			320°				25			0.18

容许负载为使用2个时的数值。

精密型

型号							A			B				A1					B1				H					T				d1				d			N				参考重量 (kg/pcs)
代码				规格			A			B				A1					B1				H					T				d1				d			N				参考重量 (kg/pcs)
JT-QAMMF				50			50			50				32					30				8					1.8				4.5				4.2			4				0.025
				75						75									28																				6				0.035
				100						100									27																				8				0.04
				125						125									35																				8				0.055
				150						150									33																				10				0.065
