精密切边定位块

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	定位精度(间隙)	材质	硬度	类型
JT-LFNMFD	0.002~0.008	SKD11	58~62HRC	精密型

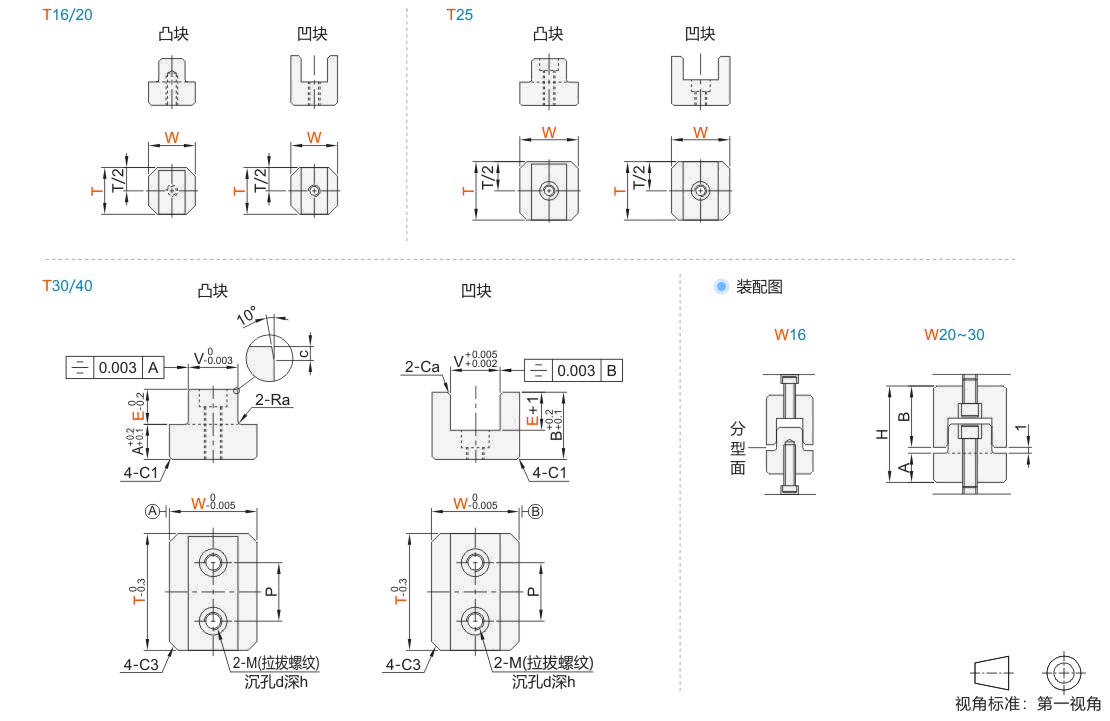

选型参数

型号		T	E	V	H	A	B	c	Ra	Ca	螺栓孔				安装螺栓	螺栓孔数量
代码	W	T	E	V	H	A	B	c	Ra	Ca	P	M	d	h	安装螺栓	螺栓孔数量
JT-LFNMFD	16	16	8	9	26	8	17	1	0.5	0.5	—	M4	—	—	M4	1
	16	20		9									—	—	M4
	20	25		12									6.5	3.5	M3
	20	30		12							15		6.5	3.5	M3	2
	25	25	10	15	32	10	21				—	M5	8	5	M4	1
	25	30	10	15	32	10	21				15	M5	8	5	M4	2
	30	30	12	17	36	12	23				15	M6	9.5	6	M5
	30	40	12	17	36	12	23				20	M6	9.5	6	M5

有效定位

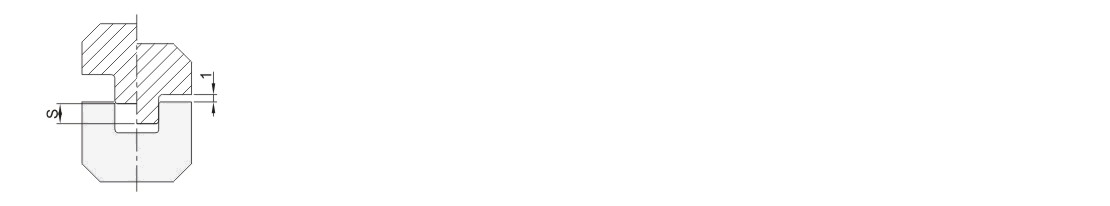

注意事项：
使用时需保留1mm左右的端面间隙，以防止合模时凸块和凹块的端面发生碰撞，造成破损。
