六角头带挡块螺栓平头型全牙

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	主体 / 材质	主体 / 表面处理	主体 / 强度等级	挡块 / 材质	挡块 / 颜色	挡块 / 硬度	防静电值	附件(1个六角螺帽） / 材质	附件(1个六角螺帽） / 表面处理	类型
JT-YNXOD	粗牙	SCM435	光泽镀锌	10.9	聚氨酯	黑色	肖氏A90	—	SS400	光泽镀锌	平头型 ● 标准型
JT-YNXOX	粗牙	SCM435	光泽镀锌	10.9	聚甲醛	白色	—	—	SS400	光泽镀锌	平头型 ● 标准型
JT-YNXXD	粗牙	SCM435	光泽镀锌	10.9	低回弹聚氨酯	灰色	肖氏 A70	—	SS400	光泽镀锌	平头型 ● 标准型
JT-YNXXX	粗牙	SCM435	光泽镀锌	10.9	硅胶	浅灰色	肖氏 A70	—	SS400	光泽镀锌	平头型 ● 标准型
JT-YNXLD	粗牙	SUS304	—	—	聚氨酯	黑色	肖氏A90	—	SUS304 相当	—	平头型 ● 标准型
JT-YNXLX	粗牙	SUS304	—	—	聚甲醛	白色	—	—	SUS304 相当	—	平头型 ● 标准型
JT-YNXMX	粗牙	SUS304	—	—	硅胶	浅灰色	肖氏A70	—	SUS304 相当	—	平头型 ● 标准型
JT-YNXOU	粗牙	SCM435	光泽镀锌	10.9	聚氨酯	黑色	肖氏A90	10⁶~10⁹Ω	SS400	光泽镀锌	平头型 ● 防静电型
TBD72	粗牙	SUS304	—	—	聚氨酯	黑色	肖氏A90	10⁶~10⁹Ω	SUS304相当	—	平头型 ● 防静电型

适用于中小型移动机构和定位机构，如需支撑大型工件，推荐选择挡块烧结工艺的产品
(JT-YNMXD/JT-YNMXU/JT-YNMXQ/JT-YNMXX/JT-YNMLD/JT-YNMLU/JT-YNMFD/JT-YNMFU)。
挡块采用粘结工艺。
螺母T厚度标准：JT-YNXOD/JT-YNXOU/JT-YNXOX/JT-YNXXD/JT-YNXXX依据GB/T 6170 ；JT-YNXLD/JT-YNXLU/JT-YNXLX/JT-YNXMX依据DIN 934。

选型参数

选型表

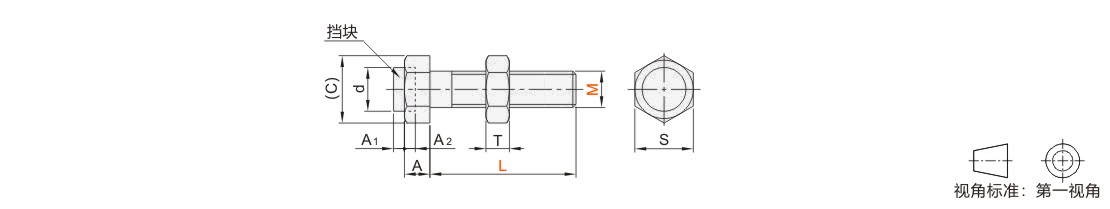

型号		L	d	A	A1	A2	S	(C)	T (JT-YNXOD/JT-YNXOU/JT-YNXOX/JT-YNXXD/JT-YNXXX)		T (JT-YNXLD/JT-YNXLU/JT-YNXLX/JT-YNXMX)
代码	M	L	d	A	A1	A2	S	(C)	max	min	max	min
(SCM435) (SUS304) JT-YNXOD JT-YNXLD JT-YNXOU JT-YNXLU JT-YNXOX JT-YNXLX JT-YNXXD JT-YNXMX JT-YNXXX	3	15 16 20 25 30 35 40	3.5	2	1.5	0.7	5.5	6.4	2.4	2.15	2.4	2.15
	4	15 16 20 25 30 35 40	5	2.8		1.5	7	8.1	3.2	2.9	3.2	2.9
	5	15 16 20 25 30 35 40 45 50	6	3.5		1.5	8	9.2	4.7	4.4	4	3.7
	6	20 25 30 35 40 45 50 60	8	4	2	2	10	11.5	5.2	4.9	5	4.7
	8	20 25 30 35 40 45 50 60	10	5.5			13	15	6.8	6.44	6.5	6.14
	10	20 25 30 35 40 45 50 60 70	13	7			17	19.6	8.4	8.04	8	7.64
	12	30 40 50 60 70	15	8			19	21.9	10.8	10.37	10	9.64
