定位珠 一字槽安装型
图片仅供参考
收藏 分享

定位珠 一字槽安装型

产品属性： 类型 负载可变型 主体材质 SUS304 安装方式 一字槽 球头材质 SUS440C 载荷 负载可变 弹簧材质 SUS304 有无防松 无 球头类型 金属球头 种类筛选 定位珠
产品型号： 请点击左侧选项进行选型 重新选型
代码
主体 / 材质球头 / 材质球头 / 硬度弹簧 / 材质螺帽 / 材质调整环 / 材质使用温度类型
JT-RIBXSDSUS304SUS440C55HRC~SUS304SUS303SUS304-30~80℃负载可变型 ● 金属球头

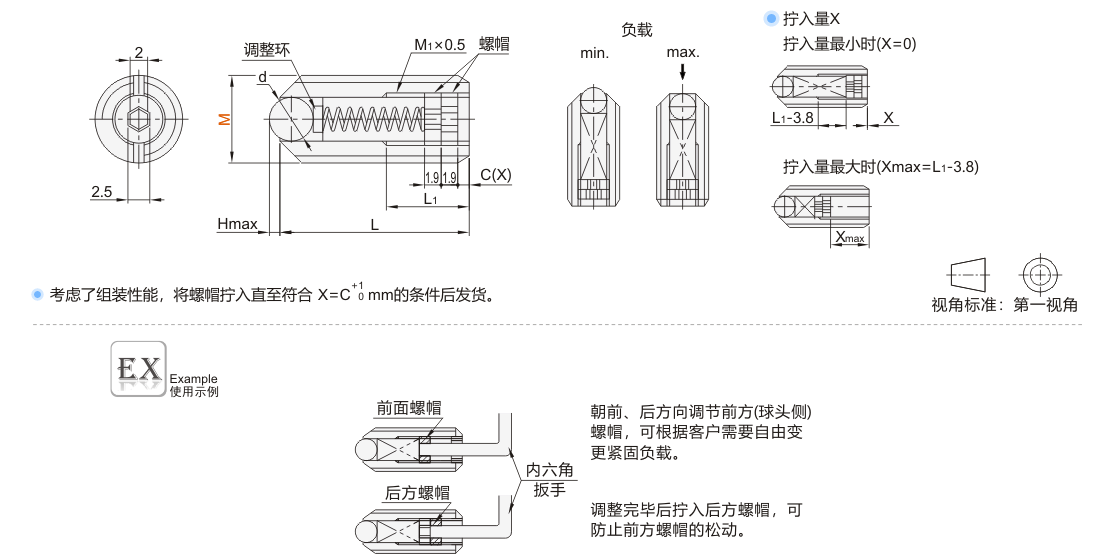

选型参数

选型表

型号
d
H
L
L1
M1
(细牙)
C
X
拧入量最小时(X＝0)
拧入量最大时(X＝Xmax)
代码
M
负载(N)
负载(N)
min.max.min.max.
JT-RIBXSD841166.4M510~2.610203241
1051.2186.5M61.30~2.77213852
127.11.8226.6M81.80~2.83294262

前端部有扳手槽，后方的内六角孔用于变更负载，不能用于紧固，为一字槽安装。

拧入时的负载为参考值，并非保证值。

设定负载后请用后方螺帽固定。

暂未上传文档资料
