平行线式联轴器螺钉夹紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	主体材质	表面处理	附件	类型
JT-NVVSQ	铝合金	本色阳极氧化	内六角紧定螺钉	螺钉固定型
JT-NVVDQ	铝合金	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧型

特点
采用高强度铝合金一体加工成型，平行式切割，有良好的柔性。
顺时针和逆时针回转特性完全一样。
能补偿径向、角向、轴向偏差。
零回转间隙。

因偏心、偏角、轴向的位移如果同时出现多种偏差时，则各容许值会降低。由于制作工艺原因，表面可能会有痕迹。

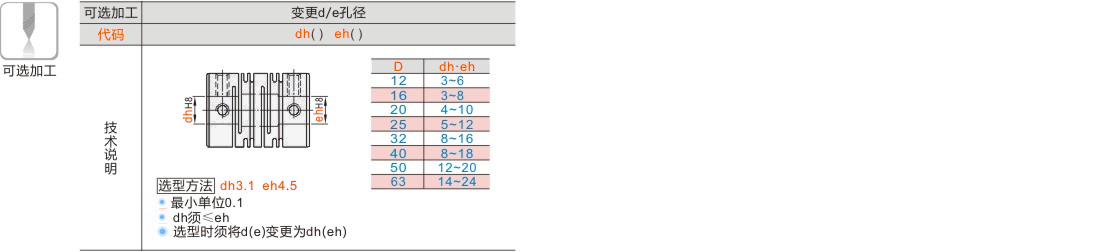

选型参数

选型表

型号		d-e
代码	D	d-e
螺钉固定型 JT-NVVSQ	12	d	3	4	4.5	5	6
	12	e	3 4 4.5 5 6	4 4.5 5 6	4.5 5 6	5 6	6
	16	d	3	4	4.5	5	6	6.35	7	8
	16	e	3 4 4.5 5 6 6.35 7 8	4 4.5 5 6 6.35 7 8	4.5 5 6 6.35 7 8	5 6 6.35 7 8	6 6.35 7 8	6.35 7 8	7 8	8
	20	d	4	5	6	6.35	7	8	9	9.525	10
	20	e	4 5 6 6.35 7 8 9 9.525 10	5 6 6.35 7 8 9 9.525 10	6 6.35 7 8 9 9.525 10	6.35 7 8 9 9.525 10	7 8 9 9.525 10	8 9 10	9 9.525 10	9.525 10	10
	25	d	5	6	6.35	7	8	9	9.525	10	11	12
	25	e	5 6 6.35 7 8 9 9.525 10 11 12	6 6.35 7 8 9 9.525 10 11 12	6.35 7 8 9 9.525 10 11 12	7 8 9 9.525 10 11 12	8 9 9.525 10 11 12	9 9.525 10 11 12	9.525 10 11 12	10 11 12	11 12	12
	32	d	8	9	9.525	10	11	12	12.7	13	14	15	16
	32	e	8 9 9.525 10 11 12 12.7 13 14 15 16	9 9.525 10 11 12 12.7 13 14 15 16	9.525 10 11 12 12.7 13 14 15 16	10 11 12 12.7 13 14 15 16	11 12 12.7 13 14 15 16	12 12.7 13 14 15 16	12.7 13 14 15 16	13 14 15 16	14 15 16	15 16	16
	40	d	8	9.525	10	11	12	12.7	13	14	15	16	17	18
	40	e	8 9.525 10 11 12 12.7 13 14 15 16 17 18	9.525 10 11 12 12.7 13 14 15 16 17 18	10 11 12 12.7 13 14 15 16 17 18	11 12 12.7 13 14 15 16 17 18	12 12.7 13 14 15 16 17 18	12.7 13 14 15 16 17 18	13 14 15 16 17 18	14 15 16 17 18	15 16 17 18	16 17 18	17 18	18
	50	d	12	12.7	13	14	15	16	17	18	19	20
	50	e	12 12.7 13 14 15 16 17 18 19 20	12.7 13 14 15 16 17 18 19 20	13 14 15 16 17 18 19 20	14 15 16 17 18 19 20	15 16 17 18 19 20	16 17 18 19 20	17 18 19 20	18 19 20	19 20	20
	63	d	14	15	16	17	18	19	20	22	24
	63	e	14 15 16 17 18 19 20 22 24	15 16 17 18 19 20 22 24	16 17 18 19 20 22 24	17 18 19 20 22 24	18 19 20 22 24	19 20 22 24	20 22 24	22 24	24
螺钉夹紧型 JT-NVVDQ	12	d	3	4	4.5	5
	12	e	3 4 4.5 5	4 4.5 5	4.5 5	5
	16	d	3	4	4.5	5	6
	16	e	3 4 4.5 5 6	4 4.5 5 6	4.5 5 6	5 6	6
	20	d	4	5	6	6.35	7	8
	20	e	4 5 6 6.35 7 8	5 6 6.35 7 8	6 6.35 7 8	6.35 7 8	7 8	8
	25	d	5	6	6.35	7	8	9	9.525	10
	25	e	5 6 6.35 7 8 9 9.525 10	6 6.35 7 8 9 9.525 10	6.35 7 8 9 9.525 10	7 8 9 9.525 10	8 9 9.525 10	9 9.525 10	9.525 10	10
	32	d	8	9	9.525	10	11	12	12.7	13	14
	32	e	8 9 9.525 10 11 12 12.7 13 14	9 9.525 10 11 12 12.7 13 14	9.525 10 11 12 12.7 13 14	10 11 12 12.7 13 14	11 12 12.7 13 14	12 12.7 13 14	12.7 13 14	13 14	14
	40	d	8	10	11	12	12.7	13	14	15	16	17	18
	40	e	8 10 11 12 12.7 13 14 15 16 17 18	10 11 12 12.7 13 14 15 16 17 18	11 12 12.7 13 14 15 16 17 18	12 12.7 13 14 15 16 17 18	12.7 13 14 15 16 17 18	13 14 15 16 17 18	14 15 16 17 18	15 16 17 18	16 17 18	17 18	18
	50	d	12	12.7	13	14	15	16	17	18	19	20
	50	e	12 12.7 13 14 15 16 17 18 19 20	12.7 13 14 15 16 17 18 19 20	13 14 15 16 17 18 19 20	14 15 16 17 18 19 20	15 16 17 18 19 20	16 17 18 19 20	17 18 19 20	18 19 20	19 20	20
	63	d	14	15	16	17	18	19	20	22	24
	63	e	14 15 16 17 18 19 20 22 24	15 16 17 18 19 20 22 24	16 17 18 19 20 22 24	17 18 19 20 22 24	18 19 20 22 24	19 20 22 24	20 20 22 24	22 24	24

尺寸性能表

型号		L	L1	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	容许安装偏差			重量(g)
代码	D	L	L1	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	径向(mm)	角向(°)	轴向(mm)	重量(g)
螺钉固定型 JT-NVVSQ	12	18.5	2.5	M2.5	0.5	0.4	0.8	52000	8.3×10⁻⁸	45	0.10	2	±0.2	3.7
	16	23	3	M3	0.7	0.5	1	39000	3.3×10⁻⁷	80			±0.3	8.1
	20	26	3	M3	0.7	1	2	31000	8.9×10⁻⁷	170			±0.3	14
	25	31	4	M4	1.7	2	4	25000	2.6×10⁻⁶	380	0.15		±0.4	27
	32	41	6	M4	1.7	4	8	19000	9.6×10⁻⁶	500	0.15		±0.5	60
	40	56	8.5	M5	4	8	16	15000	3.2×10⁻⁵	700	0.20			130
	50	71	10.5	M6	7	13	26	12000	9.0×10⁻⁵	1800				266
	63	90	13	M8	15	22	44	10000	3.0×10⁻⁴	3100				500
螺钉夹紧型 JT-NVVDQ	12	18.5	2.5	M2	0.5	0.4	0.8	52000	7.8×10⁻⁸	45	0.10	2	±0.2	3.6
	16	23	3.25	M2.5	1	0.5	1	39000	3.4×10⁻⁷	80			±0.3	9.2
	20	26	3.75	M2.5	1	1	2	31000	9.1×10⁻⁷	170			±0.3	16
	25	31	4.25	M3	1.5	2	4	25000	2.6×10⁻⁶	380	0.15		±0.4	28
	32	41	6	M4	2.5	4	8	19000	9.7×10⁻⁶	500	0.15		±0.5	64
	40	56	8.5	M5	7	8	16	15000	3.3×10⁻⁵	700	0.20			140
	50	71	10.5	M6	12	13	26	12000	9.0×10⁻⁵	1800				272
	63	90	13	M8	16	22	44	10000	3.1×10⁻⁴	3100				530

惯性力矩和重量按最大孔径计算。
