选型参数

公制普通螺纹M(mm) *

螺纹安装法兰定位珠

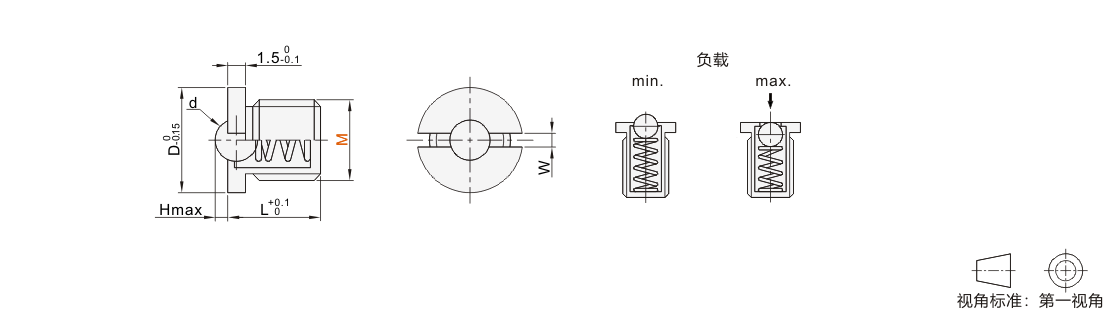

图片仅供参考

螺纹安装法兰定位珠

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	载荷	主体 / 材质	主体 / 硬度	主体 / 表面处理	球头 / 材质	球头 / 硬度	弹簧 / 材质	类型
JT-RIBXDD	轻载	SUS303	—	—	SUS440C	55HRC~	SUS304	法兰型 ● 金属球头

选型参数

选型表

型号		H	d	L	D	W	负载(N)
代码	M	H	d	L	D	W	min.	max.
JT-RIBXDD	5	0.8	3	5	7	0.8	1.2	6.5
	6	1	4	6	8	1	2.6	8.1
	8	1.6	5	7	10	1.5	1.2	10.3
	10	1.9	6.35	9	12		6	17.3
	12	2.4	7.94	11.5	14		2	18.9
	16	3.2	9.53	16	18	2	12.9	25.6

kgf=N×0.101972
