方形丝杠支座组件（固定侧，角接触轴承型）

图片仅供参考

方形丝杠支座组件（固定侧，角接触轴承型）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①③⑤	材质 / ④	表面处理 / ①③④⑤	类型
JT-IVXUQ	S45C	SUJ2	发黑	固定侧 ● 角接触轴承型
JT-IVNUQ	S45C	SUJ2	无电解镀镍	固定侧 ● 角接触轴承型
JT-IVSUQ	S45C	SUJ2	镀黑铬	固定侧 ● 角接触轴承型

①②③⑥已组装好，请勿拆解，否则将影响精度。

使用经预压调整后的JIS 5级的角接触球轴承、最适用
于高精度、高速旋转用途。

压盖内藏型支座，在高频振动情况下，轴承盖有松动风险，
轴承盖螺纹处涂螺纹胶拧紧即可。

构成零件

编号	零件名称	数量
①	轴承固定座	1
②	角接触轴承 5级	1对
③	轴承盖	1
④	轴环	2
⑤	支座用螺母（带紧定螺钉）	1
⑥	油封	2

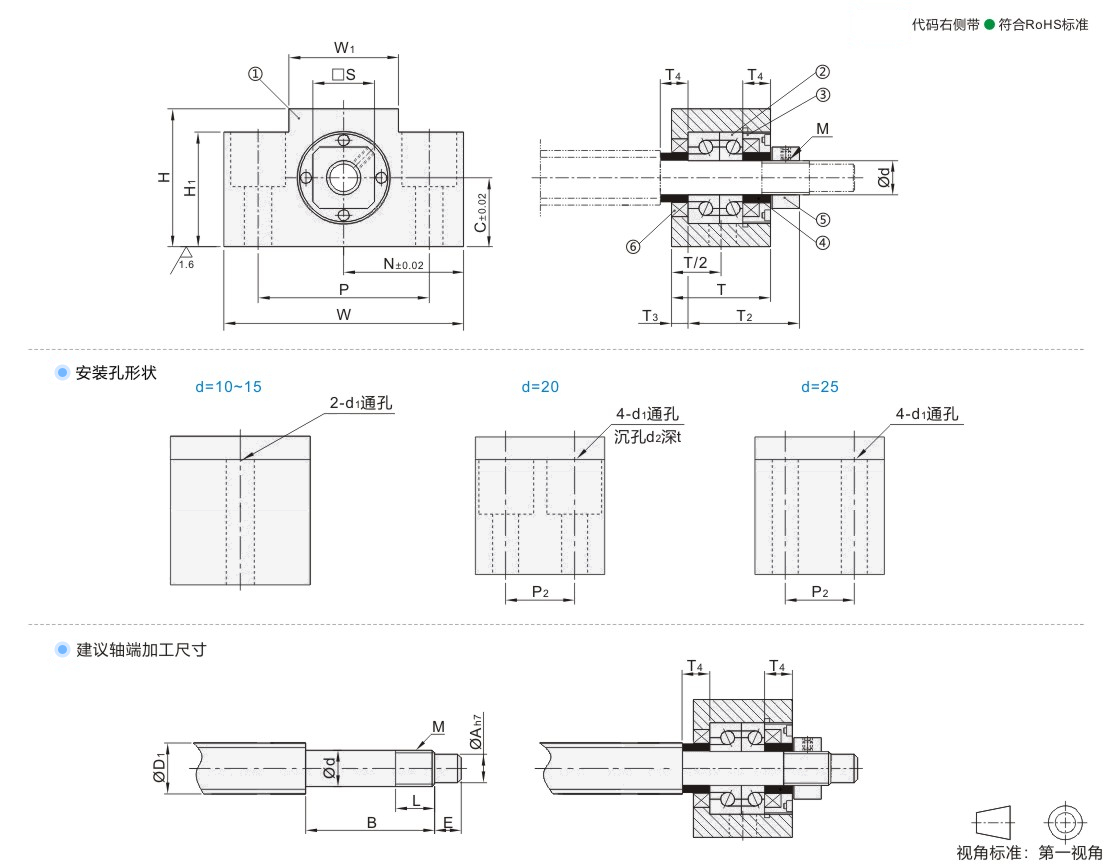

选型参数

选型表

型号		Ød	T	T2	T3	W	H	C	N	W1	H1	P	P2	Ød1	Ød2	t	S	建议轴端加工尺寸
代码	规格																	搭配丝杠轴径	轴端部外径			轴端部加工尺寸			公称螺纹		间隔环长度
代码	规格																	ØD1	Ød			ØA	B	E	M	L	T4
发黑 JT-IVXUQ 无电解镀镍 JT-IVNUQ 镀黑铬 JT-IVSUQ	1022	10	27	29.5	6	70	40	22	35	36	21	52	—	9	—	—	16	12/14/15	10	-0.005 -0.012		8	36	15	M10×P1.0	11	5.5
	10	10					43	25			24						16	12/14/15	10	-0.005 -0.012		8			M10×P1.0
	1223	12					41	23			22						19	14/15/16	12	-0.005 -0.012		10			M12×P1.0
	12	12					43	25			24						19	14/15/16	12	-0.005 -0.012		10			M12×P1.0
	1526	15	29	32	5	80	45	26	40	41	21	60		11			22	18/20	15	-0.005 -0.014		12	47	20	M15×P1.0	18	6
	1528						47	28			23
	15						49	30			25
	20	20	48	50	10	95	58	30	47.5	56	45	75	22		17	15	30	25/28/30	20	-0.005 -0.014		17	62	25	M20×P1.0	17	11
	25	25	58	60	14	105	68	35	52.5	66	25	85	30		—	—	35	30/32/36	25	-0.005 -0.014		22	75	18	M25×P1.5	22	15
