选型参数

规格 *

安装部高度Y(mm) *

12~80/1

传动配合部长度F(mm) *

5~160/1

内螺纹规格M *

悬臂销法兰型螺钉固定内螺纹

图片仅供参考

悬臂销法兰型螺钉固定内螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-GSLUD	S45C	发黑	螺钉固定型 ● 圆法兰型
JT-GSLUU	S45C	无电解镀镍	螺钉固定型 ● 圆法兰型
JT-GSLUX	SUS304	—	螺钉固定型 ● 圆法兰型
JT-GSLQD	S45C	发黑	螺钉固定型 ● 对边法兰型
JT-GSLQU	S45C	无电解镀镍	螺钉固定型 ● 对边法兰型
JT-GSLQQ	SUS304	—	螺钉固定型 ● 对边法兰型

工艺孔加工条件：D段长度除以Y尺寸值<2。(工艺孔详细尺寸见产品简介)

选型参数

选型表

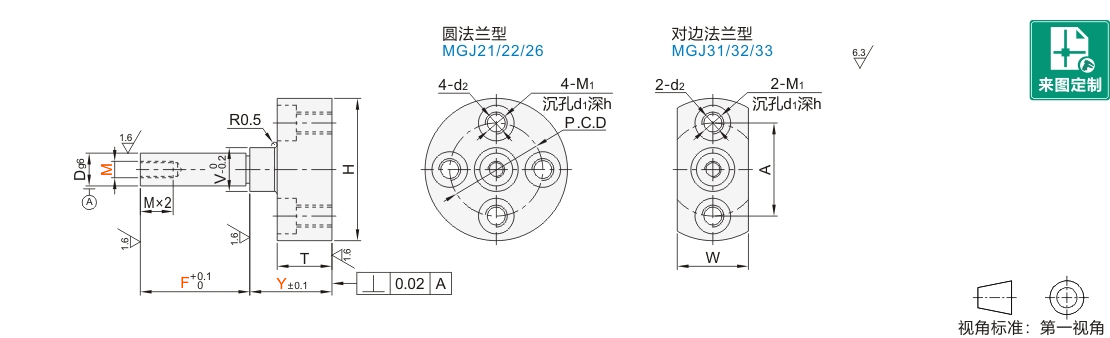

型号		Dg6		最小单位1		M	V	H	T	M1	d1	d2	h	P.C.D
代码	规格	Dg6		Y	F	M	V	H	T	M1	d1	d2	h	P.C.D
圆法兰型 JT-GSLUD JT-GSLUU JT-GSLUX	6	6	-0.004 -0.012	12~65	5~160	3	8	26	10	M4	6.5	3.5	3.5	17
	6A	6	-0.004 -0.012			3	8	32						23
	8	8	-0.005 -0.014			4	10	28						19
	8A	8				4	10	36		M5	8	4.3	4.4	26
	10	10				4 5 6	13	32		M4	6.5	3.5	3.5	23
	10A	10				4 5 6	13	40		M5	8	4.3	4.4	30
	12	12	-0.006 -0.017		10~160	5 6 8	15	36						26
	13	13				5 6 8	16	38						27
	15	15				6 8 10	18	40						30
	16	16					19	42						31
	17	17					20	44						32
	18B	18					21	46						34
	20	20	-0.007 -0.020	17~80		6 8 10 12	24	48	15	M6	9.5	5.2	5.4	36
	22	22				6 8 10 12	26	50						39
	25	25				8 10 12 16	29	54						42
	30	30				8 10 12 16 20	34	62		M8	11	6.8	6.5	49
	35	35	-0.009 -0.025			8 10 12 16 20	39	70		M8	11	6.8	6.5	55
	40	40		20~80		12 16 20	44	80		M10	14	8.6	9	63
	50	50		20~80		16 20	54	90		M10	14	8.6	9	73

JT-GSLQD-33

型号		Dg6		最小单位1		M	V	H	T	M1	d1	d2	h	W	A
代码	规格	Dg6		Y	F	M	V	H	T	M1	d1	d2	h	W	A
对边法兰型 JT-GSLQD JT-GSLQU JT-GSLQQ	6	6	-0.004 -0.012	12~65	5~160	3	8	26	10	M4	6.5	3.5	3.5	13	17
	8	8	-0.005 -0.014			4	10	28						14	19
	10	10	-0.005 -0.014			4 5 6	13	32						15	23
	12	12	-0.006 -0.017		10~160	5 6 8	15	36		M5	8	4.3	4.4	19	26
	13	13				5 6 8	16	38						21	27
	15	15				6 8 10	18	40						23	30
	16	16					19	42						24	31
	17	17					20	44						27	32
	18	18					21	46						30	34
	20	20	-0.007 -0.020	17~80		6 8 10 12	24	48	15	M6	9.5	5.2	5.4	31	36
	22	22				6 8 10 12	26	50						33	39
	25	25				8 10 12 16	29	54						37	42
	30	30				8 10 12 16 20	34	62		M8	11	6.8	6.5	41	49
	35	35	-0.009 -0.025			8 10 12 16 20	39	70		M8	11	6.8	6.5	49	55
	40	40		20~80		12 16 20	44	80		M10	14	8.6	9	55	63
	50	50		20~80		16 20	54	90		M10	14	8.6	9	69	73

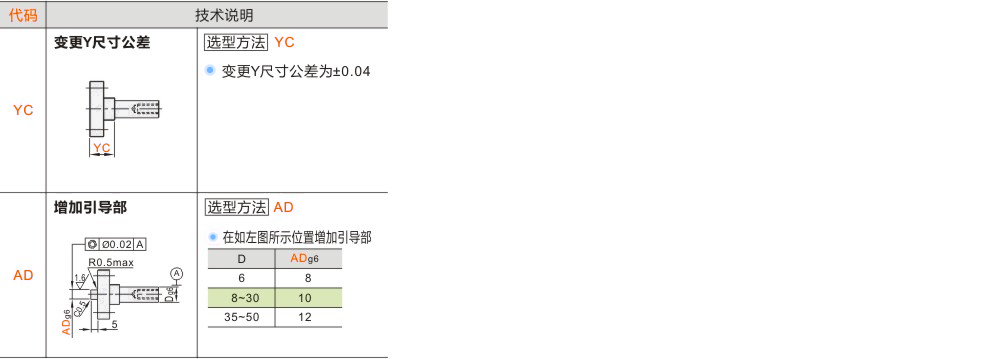

可选加工参数
