无油衬套组件圆法兰型

图片仅供参考

无油衬套组件圆法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	固定座 / 材质	固定座 / 表面处理	衬套 / 材质	密封圈	类型
JT-JSXSD	SS400	喷细砂无电解镀镍	高力黄铜 (SP2) 镶嵌固体润滑剂	无	加长型 ● 圆法兰型
JT-JSXSU	SS400	喷细砂无电解镀镍	高力黄铜 (SP2) 镶嵌固体润滑剂	有	加长型 ● 圆法兰型
JT-JSXQD	SS400	喷细砂无电解镀镍	高力黄铜 (SP2) 镶嵌固体润滑剂	无	加长型 ● 方法兰型
JT-JSXQU	SS400	喷细砂无电解镀镍	高力黄铜 (SP2) 镶嵌固体润滑剂	有	加长型 ● 方法兰型
JT-JSXXD	SS400	喷细砂无电解镀镍	高力黄铜 (SP2) 镶嵌固体润滑剂	无	加长型 ● 对边法兰型
JT-JSXXU	SS400	喷细砂无电解镀镍	高力黄铜 (SP2) 镶嵌固体润滑剂	有	加长型 ● 对边法兰型

选型参数

选型表

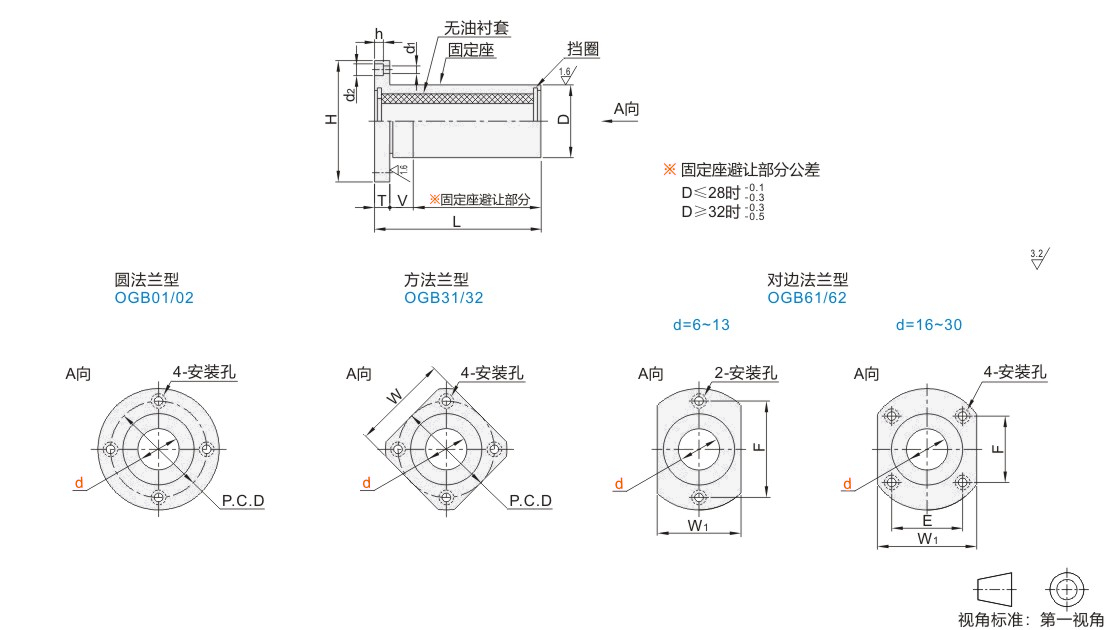

型号			D						L			V		H			T		d1			d2			h			P.C.D		W			W1			E			F
代码	d		D						L			V		H			T		d1			d2			h			P.C.D		W			W1			E			F
圆法兰型 JT-JSXSD JT-JSXSU 方法兰型 JT-JSXQD JT-JSXQU 对边法兰型 JT-JSXXD JT-JSXXU	6	+0.022 0	12		0 -0.018				37			6		28			5		3.3			6			3.3			20		22			18			—			20
	8	+0.028 0	15		0 -0.018				47					32			5		3.3			6			3.3			24		25			21						24
	10	+0.028 0	19		0 -0.021				57					40			6		4.3			7.5			4.3			29		30			25						29
	12	+0.034 0	21									11		42														32		32			27						32
	13		23											43														33		34			29						33
	16		28						67					48														38		37			34			22			31
	20	+0.041 0	32		0 -0.025				77					54			8		5.3			9			5.3			43		42			38			24			36
	25		40						108					62			8		5.3			9			5.3			51		50			46			32			40
	30		45						128					74			10		6.3			11			6.3			60		58			51			35			49
	35	+0.050 0	52		0 -0.030				128			16		82			10		6.3			11			6.3			67		64			—			—			—
	40		60						150					96			13		8.5			14			8.3			78		75
	50		80						170					116			13		8.5			14			8.3			98		92
