无油衬套止推型标准型/锥孔型/沉孔型

图片仅供参考

无油衬套止推型标准型/锥孔型/沉孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	内径公差	外径公差	使用温度	类型
JT-VJAFSD	铜合金+石墨	E7	r6	-40~150℃	止推型 ● 标准型
JT-VJAFSU	铜合金+石墨	F7	m6	-40~150℃	止推型 ● 锥孔型
JT-VJAFSQ	铜合金+石墨	F7	m6	-40~150℃	止推型 ● 沉孔型

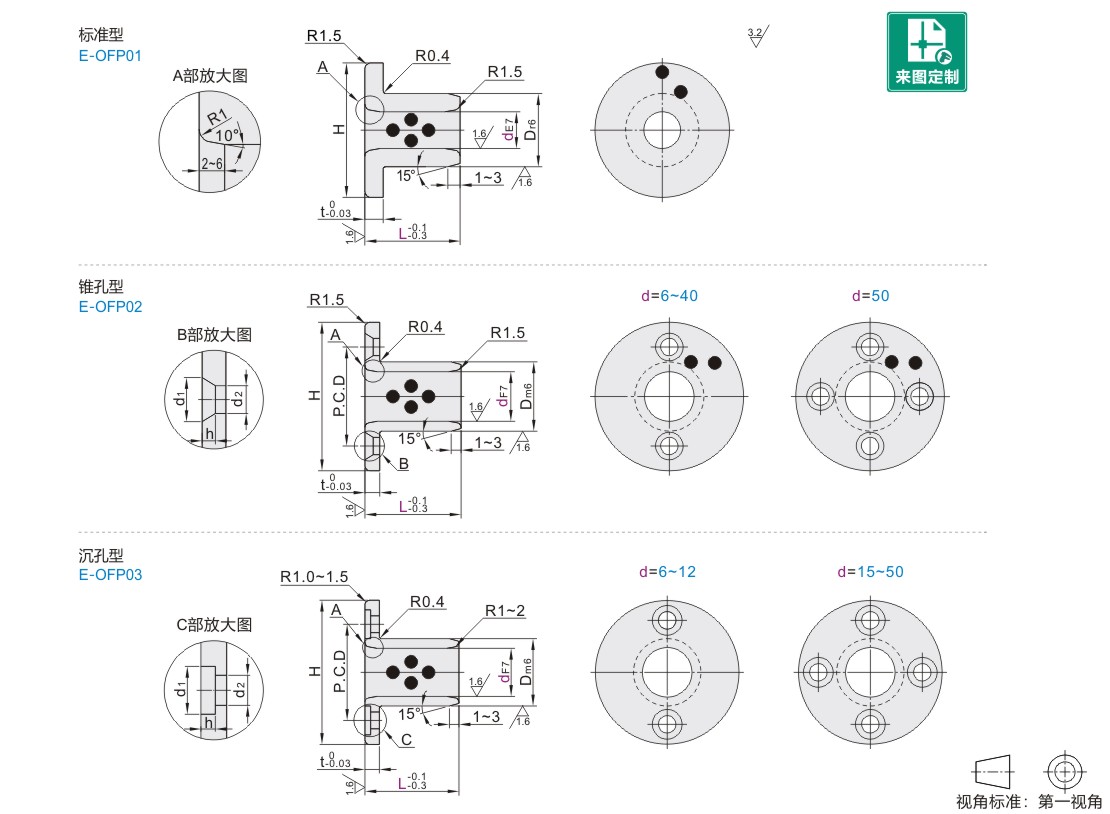

选型参数

JT-VJAFSD

型号			L	Dr6		H	t
代码	dE7		L	Dr6		H	t
标准型 JT-VJAFSD	6	+0.032 +0.020	10 12 14	12	+0.034 +0.023	22	3
	8	+0.040 +0.025	10 12 14 15	14		25
	10	+0.040 +0.025	10 12 14 15 20 25	16		25
	12	+0.050 +0.032	10 12 14 15 20 25	18		30
	13		12 14 15 20 25	19	+0.041 +0.028	30
	15		12 14 15 20 25	21		35
	16		12 14 15 20 25 30	22		35
	18		14 15 20 25 30 35 40	24		40
	20	+0.061 +0.040	14 15 20 25 30 35 40 45	28		45	5
	25		14 15 20 25 30 35 40 45	33	+0.050 +0.034	50
	30		15 20 25 30 35 40 45 50	38		55
	35	+0.075 +0.050	15 20 25 30 35 40 45 50	44		65
	40		25 30 35 40 45 50	50		70	7
	50		25 30 35 40 45 50 60	62	+0.060 +0.041	90	8

JT-VJAFSU~JT-VJAFSQ

型号			L	D		JT-VJAFSU							JT-VJAFSQ
型号						H	安装孔					t	H	安装孔				适用内六角薄圆柱头螺钉（需另行采购）	t
代码	d					H	P.C.D	d1	d2	h	沉头螺钉	t	H	P.C.D	d1	d2	h	适用内六角薄圆柱头螺钉（需另行采购）	t
锥孔型 JT-VJAFSU 沉孔型 JT-VJAFSQ	6	+0.033 +0.008	10 12	10	+0.023 +0.007	25	15	8.5	3.5	2.5	M3	3	25	17	6	3.5	2.2	M3 × 10(2个)	4
	8		12	12		28	18						27	19
	10		15	14		30	20						29	21
	12	+0.039 +0.011	12 15 20	18		40	28						36	26	7.5	4.5	3	M4 × 12(2个)	5
	15		*12 15* 20**	21	+0.026 +0.008	50	35						39	29				M4 × 12(4个)
	16		12 15 20*	22									40	30
	18*		20	24									42	32
	20	+0.046 +0.015	*20 25 30 40**	28				13	6	3.5	M5	5	49	38	9	5.5	3.7	M5 × 16(4个)	6
	25		*20 25 30 40**	33	+0.030 +0.009	55	40						54	43	9	5.5	3.7	M5 × 16(4个)	6
	30		20 25 30	38		60	45						63	50	11	6.6	4.2	M6 ×20(4个)	8
	35	+0.055 +0.020	*20 25 30**	44		70	52						69	56	11	6.6	4.2	M6 ×20(4个)	8
	40		*30 35 40 45**	50		80	60	16	7	4.5	M6	7	82	66	14	9	5.2	M8 ×25(4个)	10
	50		*30 35* 45**	62	+0.035 +0.011	100	75	16	7	4.5	M6	8	94	78	14	9	5.2	M8 ×25(4个)	10

带*规格仅适用JT-VJAFSQ。
沉头螺钉需另行采购。
