手轮外径D(mm) *

圆轮缘手轮转动手柄型

图片仅供参考

圆轮缘手轮转动手柄型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装方式	联轴部分 / 材质	联轴部分 / 表面处理	手轮主体 / 材质	手轮主体 / 表面处理	握柄 / 材质	握柄 / 颜色	类型
JT-QBIFD	圆孔型	S45C	镀锌	PA6	黑色	PA6	黑色	转动手柄型
JT-QBGSD	键槽孔型	S45C	—	PF	—	PF	—	转动手柄型
JT-QBIOD	键槽孔型	ADC	—	ADC	喷塑黑色磨砂	PA	—	转动手柄型
JT-QBIOQ	螺钉锁紧型	ADC	—	ADC	喷塑黑色磨砂	PA	—	转动手柄型
JT-QBIOX	方孔型	ADC	—	ADC	喷塑黑色磨砂	PA	—	转动手柄型

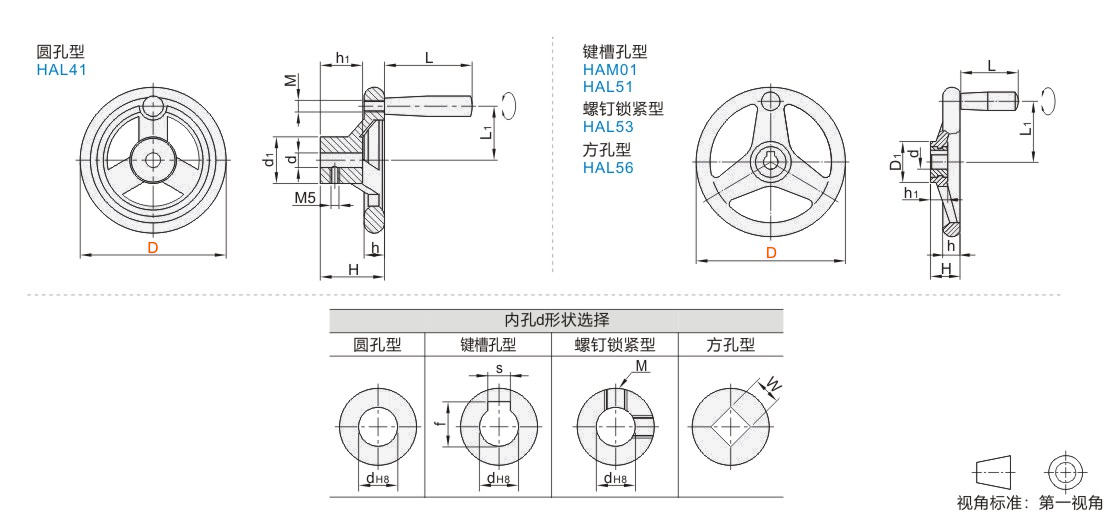

选型参数

JT-QBIFD

型号					d		L	L1		H			h		h1	d1		M		参考重量 (kg/pcs)
代码			D		d		L	L1		H			h		h1	d1		M		参考重量 (kg/pcs)
JT-QBIFD			100		10		60	37		43			14		29	31		M8		0.20
			125		12.7		60	48		44			15		29	33		M8		0.33
			160		14		80	64		54			17		38	41		M10		0.49
			200		18		80	80		60			19		39	35		M10		0.78

JT-QBGSD-HAL51

型号					d			L		L1	H		h		h1		D1		f		s	参考重量 (kg/pcs)
代码			D		d			L		L1	H		h		h1		D1		f		s	参考重量 (kg/pcs)
JT-QBGSD			100		12			50		36	27		17		18		34		13.8		4	0.18
			125		12			60		47	29		20		18		36		13.8		4	0.25
			160		16			80		62	38		22		20		40		18.3		5	0.4
			200		18					80	46		25		25		50		20.8		6	0.76
			250		25					101	51		28		28		56		28.3		8	1.11
			300		25			100		101	58		29		28		69		28.3		8	1.46
JT-QBIOD			160		16			80		70	36		19		25		45		18.3		5	0.5
JT-QBIOD			203		16			80		92	42		22		27		55.5		18.3		5	0.8

JT-QBIOQ

型号					d		L	L1		H			h		h1	D1		M		参考重量 (kg/pcs)
代码			D		d		L	L1		H			h		h1	D1		M		参考重量 (kg/pcs)
JT-QBIOQ			160		16		80	70		36			19		25	45		6		0.5
JT-QBIOQ			203		16		80	92		42			22		27	55.5		6		0.8

JT-QBIOX

型号					d		L	L1		H			h		h1	D1		W		参考重量 (kg/pcs)
代码			D		d		L	L1		H			h		h1	D1		W		参考重量 (kg/pcs)
JT-QBIOX			160		16		80	70		36			19		25	45		14		0.5
JT-QBIOX			203		16		80	92		42			22		27	55.5		17		0.8
