膜片阶梯式联轴器 螺钉固定型 双膜片
图片仅供参考
收藏 分享

膜片阶梯式联轴器 螺钉固定型 双膜片

产品属性： 类型 高刚性膜片阶梯式 轴锁紧方式 螺钉固定键槽型 种类筛选 膜片式联轴器
产品型号： 请点击左侧选项进行选型
代码材质 / 主体材质 / 膜片表面处理 / 主体附件类型
JT-NXZFD ●S45C不锈钢发黑内六角紧定螺钉螺钉固定
键槽型 ● 单膜片
JT-NXZFQ 铝合金不锈钢本色阳极氧化内六角紧定螺钉螺钉固定
键槽型 ● 单膜片
JT-NXZFX ●S45C不锈钢发黑内六角紧定螺钉螺钉固定
键槽型 ● 双膜片
JT-NXZFM 铝合金不锈钢本色阳极氧化内六角紧定螺钉螺钉固定
键槽型 ● 双膜片


键槽详细尺寸见“产品简介”。



选型参数

选型表

型号
d-e
代码D

单膜片
JT-NXZFD
JT-NXZFQ

双膜片
JT-NXZFX
JT-NXZFM


65		d1212.71314151617181920222425262830
e12 12.7 13 14 15 16 17 18 19 20 22 24 25 26 28 3012.7 13 14 15 16 17 18 19 20 22 24 25 26 28 3013 14 15 16 17 18 19 20 22 24 25 26 28 3014 15 16 17 18 19 20 22 24 25 26 28 3015 16 17 18 19 20 22 24 25 26 28 3016 17 18 19 20 22 24 25 26 28 3017 18 19 20 22 24 25 26 28 3018 19 20 22 24 25 26 28 3019 20 22 24 25 26 28 3020 22 24 25 26 28 3022 24 25 26 28 3024 25 26 28 3025 26 28 3026 28 3028 3030

87		d171819202224
252628303235
e17 18 19 20 22 24 25 26 28 30 32 3518 19 20 22 24 25 26 28 30 32 3519 20 22 24 25 26 28 30 32 3520 22 24 25 26 28 30 32 3522 24 25 26 28 30 32 3524 25 26 28 30 32 3525 26 28 30 32 3526 28 30 32 3528 30 32 3530 32 3532 3535

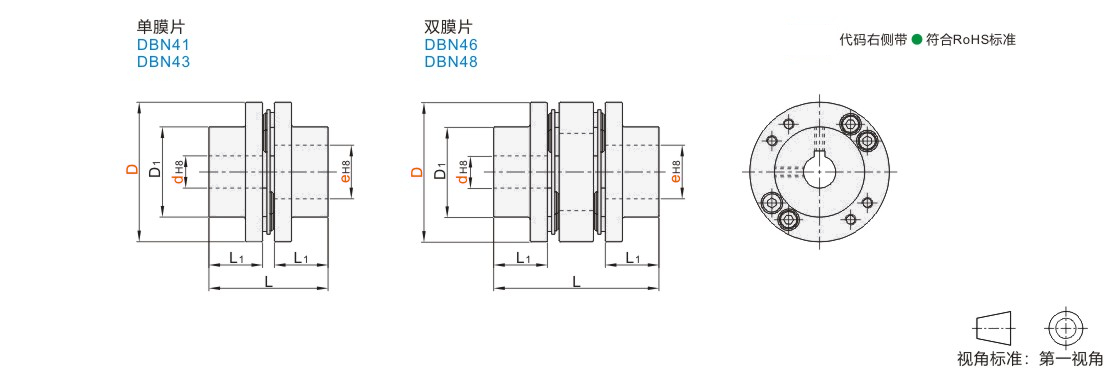

尺寸性能表

型号D1LL1额定扭矩
（N·m）		容许安装偏差静态扭转刚性
（N·m/rad）		最高转速
（r/min)		惯性力矩
(kg·m²)		重量
（g）
代码D角向（°）径向（mm）轴向（mm）
JT-NXZFD
654255.525600.6
—
±0.312000080002.87×10⁻⁴595
87566730180±0.533000060001.11×10⁻³1300
JT-NXZFQ
654255.525550.7
±0.33000070008×10⁻⁵300
875667301007000055002.9×10⁻⁴600
JT-NXZFX
65427725600.60.2±0.65800080004.87×10⁻⁴884
87569430180±1.014000060001.94×10⁻³1900
JT-NXZFM
65427725551±0.6
1500070001.2×10⁻⁴440
875694301003500055004.3×10⁻⁴900

惯性力矩和重量为最大孔径时的值。
