选型参数

规格 *

弹簧型搭扣

图片仅供参考

弹簧型搭扣

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-QAELM	SUS304	滚筒抛光	盒型 ● 单挂锁孔

选型参数

选型表

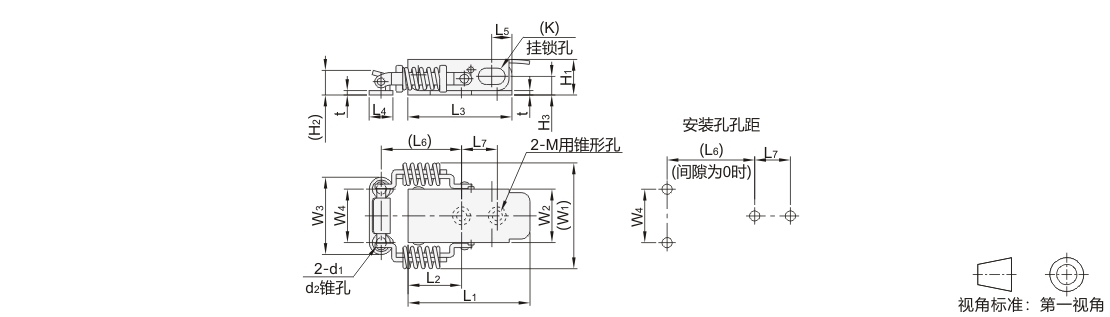

型号					L1		L2	L3		L4			L5	L6		L7			W1	W2			W3	W4		H1	H2		H3			t		M		K			d1		d2	参考拉伸负荷(N)							参考重量 (kg/pcs)
型号																																										紧固余量(mm)
代码			规格																																							1		2			3	4
JT-QAELM			27		41		18	35		8			6.8	27		12			35.6	18			26	18		12	8.3		6.3			1.5		M3		5.5×9			3.4		6	48		84			107	136	0.032
			28		50		16	40		10			7	28		14			45	22			32	22		14	10		7			2		M4		5.5×9			5		8.3	102		142			181	222	0.065
			43		75		24	60		14			11	43		21			61	32			46	32		18.5	13		9.5			2.5		M5		6.5×10			5.6		10	156		186			252	321	0.170
