免键高扭矩圆弧齿同步轮 S3M型
图片仅供参考
收藏 分享

免键高扭矩圆弧齿同步轮 S3M型

产品属性： 带轮槽型（齿距） S3M（3.0） 定心功能 无 种类筛选 免键同步带轮
产品型号： 请点击左侧选项进行选型
代码
带轮
类型
皮带
宽度
齿距
材质
/ 带轮		材质
/ 法兰		材质
/ 胀套		表面处理
/ 带轮		表面处理
/ 法兰		表面处理
/ 胀套		使用胀套
EBY01S3M100103.0S45CSPCCS45C发黑发黑发黑见同步轮
概要
EBY02S3M100103.0S45CSPCCS45C喷砂镀镍喷砂镀镍喷砂镀镍见同步轮
概要
EBY05S3M100103.0铝合金铝合金S45C本色阳极氧化本色阳极氧化发黑见同步轮
概要
EBY11S3M150153.0S45CSPCCS45C发黑发黑发黑见同步轮
概要
EBY12S3M150153.0S45CSPCCS45C喷砂镀镍喷砂镀镍喷砂镀镍见同步轮
概要
EBY15S3M150153.0铝合金铝合金S45C本色阳极氧化本色阳极氧化发黑见同步轮
概要

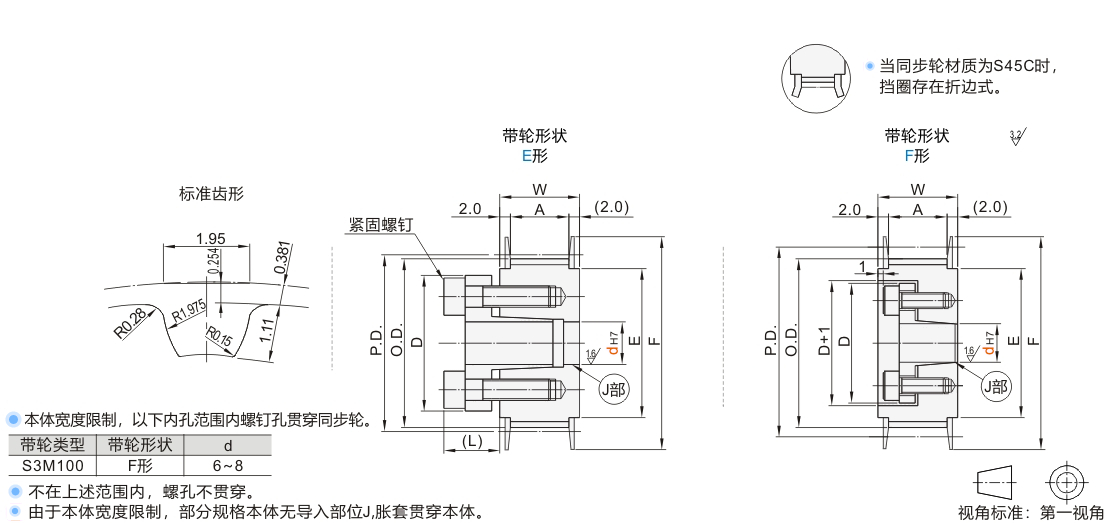

选型参数

选型表

型号
带轮
形状
轴孔规格dH7(根据胀套孔径尺寸表选择)
P.D.
O.D.
F
E
A
W
S3M100
S3M150
代码齿数E形
(CT胀套)		F形
(CH胀套)		E形
(CT胀套)		F形
(CH胀套)
JT-VXRSD-S3M100
JT-VXRSU-S3M100
JT-VXRSO-S3M100
JT-VXRDD-S3M150
JT-VXRDU-S3M150
JT-VXRDO-S3M150		34

E


F

868632.4731.714028S3M100
A:11
W:15

S3M150
A:17
W.21
36868634.3833.62
408·10·1188·10·11838.2037.444432
448~1488~148~1242.0241.254836
488~1688~168~1245.8445.JT-VMPSLCSFZMPNZFZ5038
508~1788~178~1247.7546.985240
608~1988~198~1257.3056.536146
728~2588~258~1268.7567.997458

胀套孔径尺寸

dH7容许最大扭矩N·m
D
(L)
CT胀套CH胀套CT胀套CH胀套
6—5.6—22.58.5
8168.525.524.5
103918302910.5
1143203130
1248233231
1473—35—12
157836
16833713
178838
181544314
1916345
20171—46—14
2218648
24206—50—14
2521652
