还有0项未选择重置

选择代码

代码参数

导入头部形状

尺寸选择

材质

硬度

表面处理

选型参数

安装部直径D(mm) *

0.51~3/0.01

安装部长度L(mm) *

3~32/0.5

定位部直径P(mm) *

0.5~2.99/0.01

定位部长度B(mm) *

1.5~10/0.5

E *

0.5~2.5/0.5

图片仅供参考

台阶型定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理	类型
JT-RQLDS	L尺寸选择型 / 球面型	SKS3	淬火硬度48~56HRC	—	公差固定型
JT-RQLSD	L尺寸指定型 / 平头型	SKS3	淬火硬度48~56HRC	—	公差固定型
JT-RQLDD	L尺寸指定型 / 球面型	SKS3	淬火硬度48~56HRC	—	公差固定型
JT-RQLUD	L尺寸指定型 / 锥头R型	SKS3	淬火硬度48~56HRC	—	公差固定型
JT-RQLQD	L尺寸指定型 / 锥角型	SKS3	淬火硬度48~56HRC	—	公差固定型
JT-RQLDU	L尺寸选择型 / 球面型	SUS304	—	—	公差固定型
JT-RQLSO	L尺寸指定型 / 平头型	SUS304	—	—	公差固定型
JT-RQLDQ	L尺寸指定型 / 球面型	SUS304	—	—	公差固定型
JT-RQLUO	L尺寸指定型 / 锥头R型	SUS304	—	—	公差固定型
JT-RQLQO	L尺寸指定型 / 锥角型	SUS304	—	—	公差固定型
—	L尺寸选择型 / 球面型	SUS440C	淬火硬度48~53HRC	—	公差固定型
JT-RQLSX	L尺寸指定型 / 平头型	SUS440C	淬火硬度48~53HRC	—	公差固定型
JT-RQLDX	L尺寸指定型 / 球面型	SUS440C	淬火硬度48~53HRC	—	公差固定型
JT-RQLUX	L尺寸指定型 / 锥头R型	SUS440C	淬火硬度48~53HRC	—	公差固定型
JT-RQLQX	L尺寸指定型 / 锥角型	SUS440C	淬火硬度48~53HRC	—	公差固定型
—	L尺寸选择型 / 球面型	SUS304	—	SR部研磨	公差固定型
—	L尺寸指定型 / 平头型	SUS304	—	SR部研磨	公差固定型
JT-RQLDF	L尺寸指定型 / 球面型	SUS304	—	SR部研磨	公差固定型
—	L尺寸指定型 / 锥头R型	SUS304	—	SR部研磨	公差固定型
—	L尺寸指定型 / 锥角型	SUS304	—	SR部研磨	公差固定型
—	L尺寸选择型 / 球面型	SKD61	淬火硬度38~50HRC	SR部研磨	公差固定型
—	L尺寸指定型 / 平头型	SKD61	淬火硬度38~50HRC	SR部研磨	公差固定型
JT-RQLDO	L尺寸指定型 / 球面型	SKD61	淬火硬度38~50HRC	SR部研磨	公差固定型
—	L尺寸指定型 / 锥头R型	SKD61	淬火硬度38~50HRC	SR部研磨	公差固定型
—	L尺寸指定型 / 锥角型	SKD61	淬火硬度38~50HRC	SR部研磨	公差固定型

选型参数

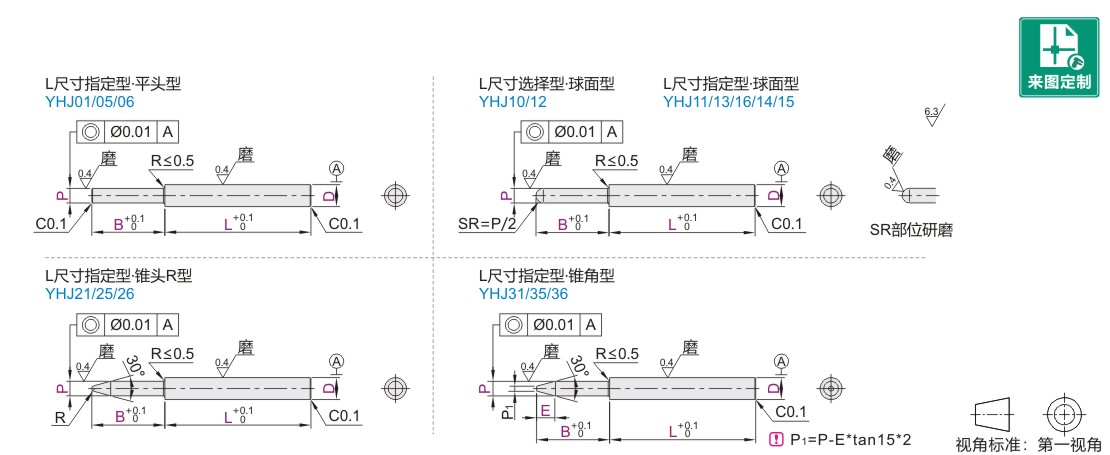

L尺寸选型-球面型

型号		D公差	L	P	P公差	B
代码	D	D公差	L	P	P公差	B
JT-RQLDS JT-RQLDU	2	0 -0.005	3 5 10	0.95	0 -0.01	2
JT-RQLDS JT-RQLDU	3	0 -0.005	3 8 10	1.95	0 -0.01	4

L尺寸指定型-平头型球面型

型号		D公差	最小单位0.5	最小单位0.01	P公差	最小单位0.5	R
代码	最小单位0.01		L	P		B
代码	D		L	P		B
平头型球面型球面型 JT-RQLSD JT-RQLDD JT-RQLDF JT-RQLSO JT-RQLDQ JT-RQLDO JT-RQLSX JT-RQLDX	0.51~1.00	0 -0.005	3.0~32.0	0.50~0.99(D>P)	0 -0.01	1.5~10.0 (B-P/2≥1.0)	0.1
	1.01~2.00			0.50~1.99(D>P)			0.2
	2.01~3.00			1.00~2.99(D>P)			0.4

L尺寸指定型-锥头R型

型号		D公差	最小单位0.5	最小单位0.01	P公差	最小单位0.5	R
代码	最小单位0.01		L	P		B
代码	D		L	P		B
锥头R型 JT-RQLUD JT-RQLUO JT-RQLUX	0.51~1.00	0 -0.005	3.0~32.0	0.50~0.99(D>P)	0 -0.01	2.0~10.0 (B-P/2≥1.0)	0.1
	1.01~2.00			0.50~1.99(D>P)			0.2
	2.01~3.00			1.00~2.99(D>P)			0.4

L尺寸指定型-锥角型

型号		D公差	最小单位0.5	最小单位0.01	P公差	最小单位0.5
代码	最小单位0.01		L	P		B	E
代码	D		L	P		B	E
锥角型 JT-RQLQD JT-RQLQO JT-RQLQX	0.51~1.00	0 -0.005	3.0~32.0	0.50~0.99(D>P)	0 -0.01	1.5~10.0 (B-P/2≥1.0)	0.5~2.5
	1.01~2.00			0.50~1.99(D>P)
	2.01~3.00			1.00~2.99(D>P)

可选加工参数

暂未上传文档资料
