选型参数

缸径 *

动作形式 *

摆动角度 *

内置磁石 *

磁性开关接点类型 *

磁性开关线长(m) *

磁性开关数量 *

图片仅供参考

摆动型夹爪

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	动作形式	类型
JT-USRMX	双作用/单作用	摆动型

选型参数

选型表

型号		动作形式	摆动角度 (注1)	内置磁石	磁性开关接点类型	磁性开关线长 (m)	磁性开关数量 (注3)
代码	缸径	动作形式	摆动角度 (注1)	内置磁石	磁性开关接点类型	磁性开关线长 (m)	磁性开关数量 (注3)
JT-USRMX	10	D(双作用) S(单作用，常开)	90(90°±10°) 180(180°±10°)	Y(有)	无指定（无磁性开关） 2（电子式无接点2线） N（电子式无接点NPN型） P（电子式无接点PNP型）	2 3 5	4
	16
	20
	25

注1：两侧摆动端各±5°可调整。注2：用超过低速限值进行速度控制时，会发生卡死现象或不动作，请在速度调整范围内使用。
注3：当选择无磁性开关时，无需选择磁性开关线长；选择带磁性开关时配套磁性开关摆动部标配2条，夹爪部标配2条，共4条。

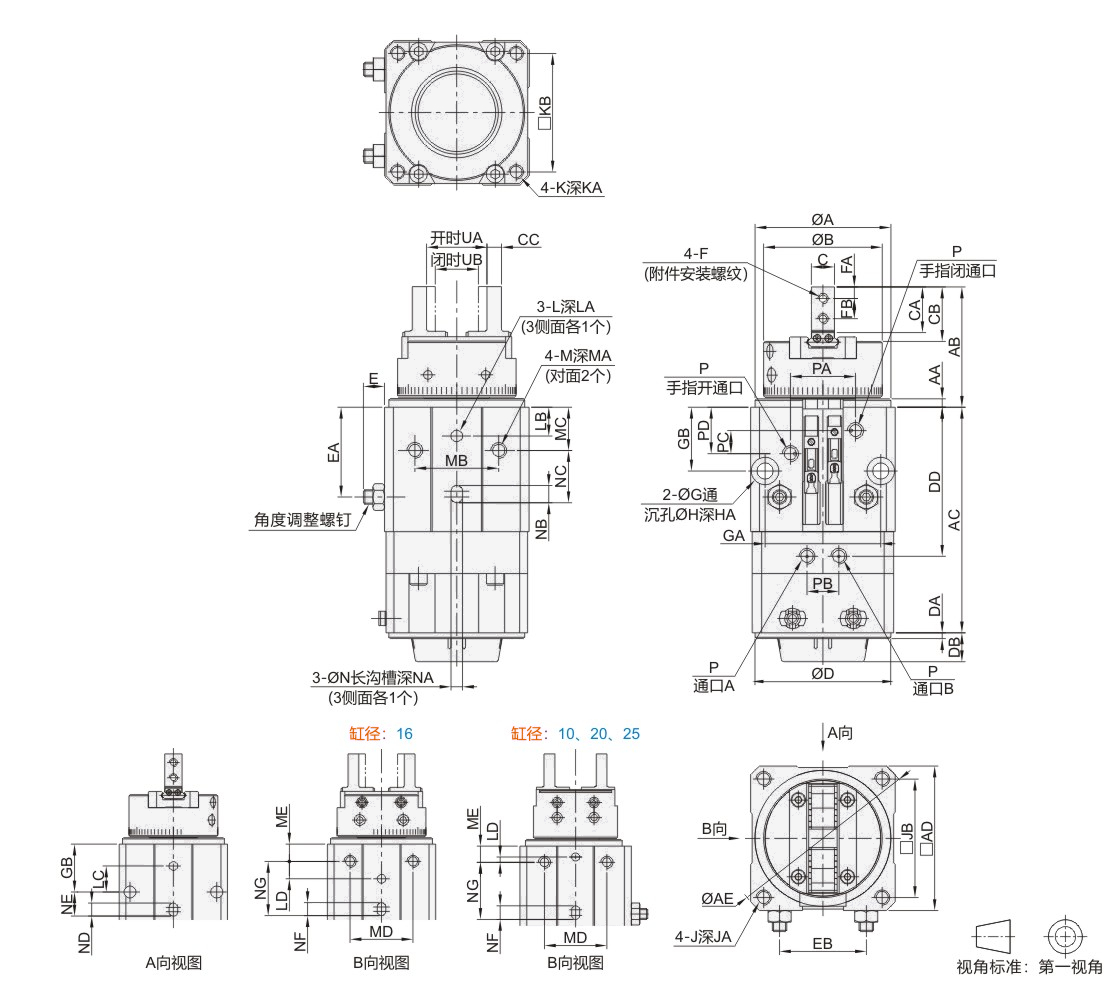

尺寸表

缸径	A		AA	AB	AC	AD	AE	B	C		CA	CB	CC		D		DA	DB	DD	E(max)	EA	EB	F	FA	FB	G	GA	GB	H	HA	J	JA	JB
10	37h9	0 -0.062	2.5	34	63	41	54.5	31	5	0 -0.1	12	13.7	4	0 -0.1	37h9	0 -0.062	2	10	41.5	6.1	25	24.5	M2.5	3	5.7	4.5	33	18	8	2.5	M4	6	34
16	47h9	0 -0.062	3	42	78	50	66.5	41	8	0 -0.1	15	18.8	5		47h9				51.5	7.3	31	30	M3	4	7	5.5	40	22	9.5	3	M5	8	41
20	54h9	0 -0.074	3.4	51	101	59	78	51	10	0 -0.06	20	24.5	8		50h9				62	9.2	39	38.5	M4	5	9	6.5	46	26	11	2.8	M6	10	48
25	66h9	0 -0.074	4	63	107	70	93	64	12	0 -0.06	25	30.4	10		50h9				69	14	45	47	M5	6	12	8.5	54	27.5	14	4	M6	10	58
