分体式T形正交支柱固定夹

图片仅供参考

分体式T形正交支柱固定夹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件(螺钉)	类型
JT-PNISD	SS400	发黑	TAC01	分体式同径型 ● 正交型
JT-PNISU	SS400	喷细砂无电解镀镍	TAC21	分体式同径型 ● 正交型
JT-PNIQD	A6063	黑色阳极氧化	TAC01	分体式同径型 ● 正交型
JT-PNIXD	SUS304	—	TAC21	分体式同径型 ● 正交型
JT-PNIDD	SS400	发黑	TAC01	分体式同径型 ● 正交型
JT-PNIDU	SS400	喷细砂无电解镀镍	TAC21	分体式同径型 ● 正交型
JT-PNIFD	A6063	黑色阳极氧化	TAC01	分体式同径型 ● 正交型
JT-PNILD	SUS304	—	TAC21	分体式同径型 ● 正交型
JT-PNIUD	SS400	发黑	TAC01	分体式异径型 ● 正交型
JT-PNIUU	SS400	喷细砂无电解镀镍	TAC21	分体式异径型 ● 正交型
JT-PNIOD	A6063	黑色阳极氧化	TAC01	分体式异径型 ● 正交型
JT-PNIMD	SUS304	—	TAC21	分体式异径型 ● 正交型

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

DH7/D1H7公差和垂直度均为开口槽加工前的公差。

选型参数

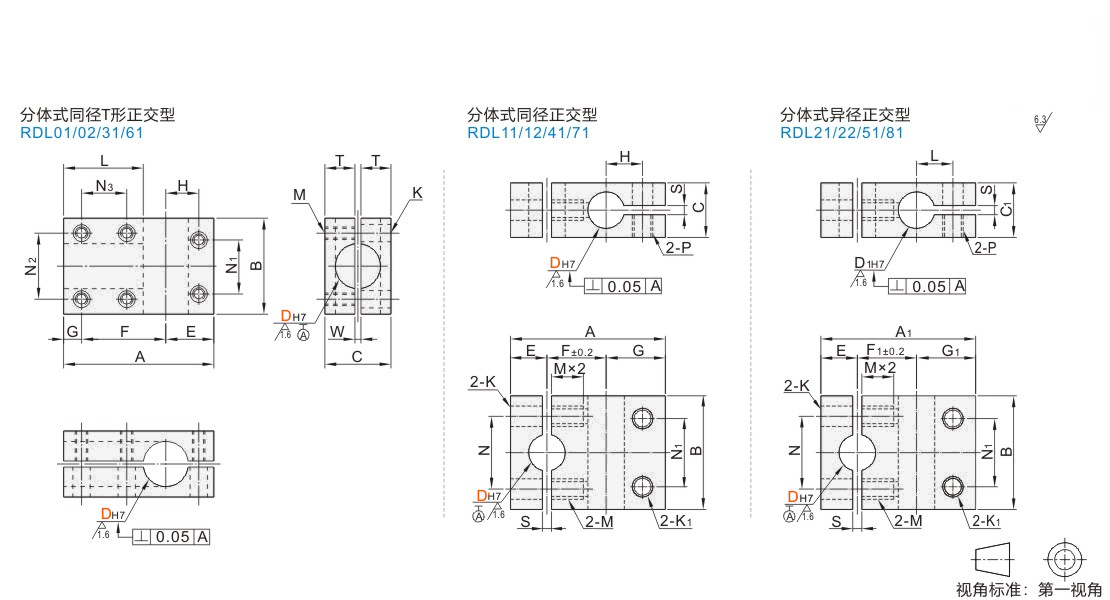

型号			A	B	C	E	F	G	H	L	M	K	N1	N2	N3	T	W
代码	DH7		A	B	C	E	F	G	H	L	M	K	N1	N2	N3	T	W
JT-PNISD JT-PNISU JT-PNIQD JT-PNIXD	10	+0.015 0	35	25	17	14	13	8	9	16	M5	5.5	15	16.5	—	8	1
	12	+0.018 0	40	32	19	15	16	9	10	19			16	20	—	9	1
	15	+0.018 0	50	32	22	16	28	6	11	26.5			18	22	15	10	2
	20	+0.021 0	55	38	27	19	30			26			20	28	15	12	3
	25		65	44	35	22	37		17	30.5			22	34	18	16
	30		75	50	41	25	44		20	35			26	40	20	19

同径T形正交型附件螺钉

D	JT-PNISD/JT-PNIQD		JT-PNISU/JT-PNIXD
10	对应代码 TAC01	M5×16 4个	对应代码 TAC21	M5×16 4个
12		M5×18 4个		M5×18 4个
15		M5×20 6个		M5×20 6个
20		M5×25 6个		M5×25 6个
25		M5×30 6个		M5×30 6个
30		M5×35 6个		M5×35 6个

型号			A	A1	B	C	C1	D1H7		E	F	F1	G	G1	H	L	N	K	M	N1	K1	P	S
代码	DH7		A	A1	B	C	C1	D1H7		E	F	F1	G	G1	H	L	N	K	M	N1	K1	P	S
同径正交型 JT-PNIDD JT-PNIDU JT-PNIFD JT-PNILD 异径正交型 JT-PNIUD JT-PNIUU JT-PNIOD JT-PNIMD	8	+0.015 0	34	—	25	12	—	—	—	8	13	—	13	—	8	—	16	4.5	M4	15	4.5	M4	1.2~2.3
	10	+0.015 0	37	35	25	16	12	8	+0.015 0	8	15	14	14	13	9	8	17			16	5.5	M5
	12	+0.018 0	42	41	28	16	16	10		10	17	16	15	15	10	9	20			18
	15	+0.018 0	51	45	32	22	18	10		12	21	18	18	15	12	9	23	5.5	M5	22
	20	+0.021 0	62	58	40	28	22	15	+0.018 0	15	25	23	22	20	15	13	29	6.6	M6	28	6.6	M6
	25		76	66	45	32	25	15	+0.018 0	18	33	28	25	20	18	13	34	6.6	M6	30	6.6	M6
	30		89	79	60	40	30	20	+0.021 0	23	37	32	29	24	21	16	44	9	M8	40	9	M8
	35	+0.025 0	101	92	65	45	35	25	+0.021 0	26	43	39	32	27	24	19	50	9	M8	45	9	M8

同径/异径正交型附件螺钉

D	JT-PNIDD/JT-PNIUD/JT-PNIFD/JT-PNIOD		JT-PNQDU//22/71/81
8	对应代码 TAC01	M4×10/M4×14 各2个	对应代码TAC21	M4×10/M4×14 各2个
10		M4×14/M5×16 各2个		M4×14/M5×16 各2个
12		M4×18/M5×16 各2个		M4×18/M5×16 各2个
15		M5×20 4个		M5×20 4个
20		M6×25 4个		M6×25 4个
25		M6×25/M6×30 各2个		M6×25/M6×30 各2个
30		M8×35 4个		M8×35 4个
35		M8×40 4个		M8×40 4个
