圆形拉手外装式端面铣削型

图片仅供参考

圆形拉手外装式端面铣削型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-TBVSX	SUS304	抛光	内装型 ● 端面铣削型

安装面经过铣削加工。

选型参数

选型表

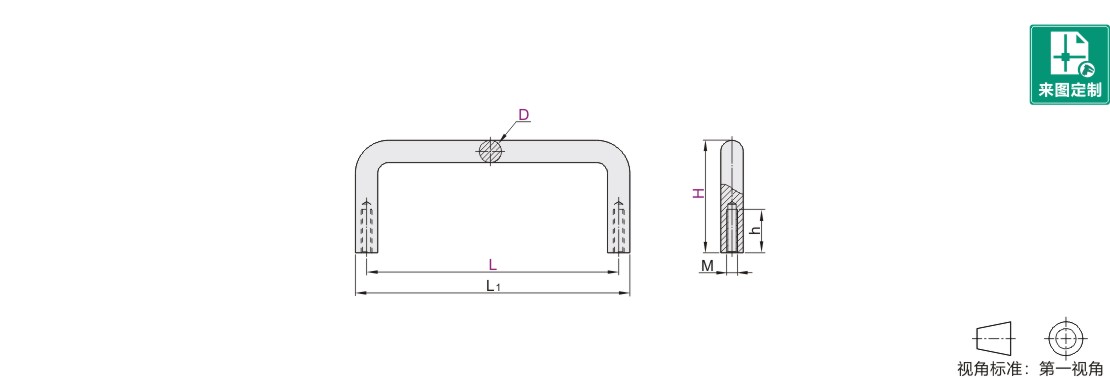

型号		L	H	L1	h	M	参考重量 (kg/pcs)
代码	D	L	H	L1	h	M	参考重量 (kg/pcs)
JT-TBVSX	10	80	37	90	10	M5	0.08
		80	60	90		M5	0.11
		100	60	110		M5	0.12
		110	37	120		M5	0.09
			40			M6	0.10
			60			M5	0.12
		120	37	130		M5	0.10
			40			M6	0.11
			60			M5	0.13
		125	37	135			0.10
		125	60	135			0.13
		160	35	170		M4	0.13
			37			M5	0.12
			60			M5	0.17
		200	37	210		M5	0.12
		200	60	210		M5	0.17
		250	37	260		M5	0.20
		250	60			M5	0.27
	12	150	52			M8	0.17
		150	87	162			0.23
		188	52	200			0.19
		188	87	200			0.27
		238	52	250			0.23
		238	87	250			0.32
		288	52	300			0.29
		288	87	300			0.39
